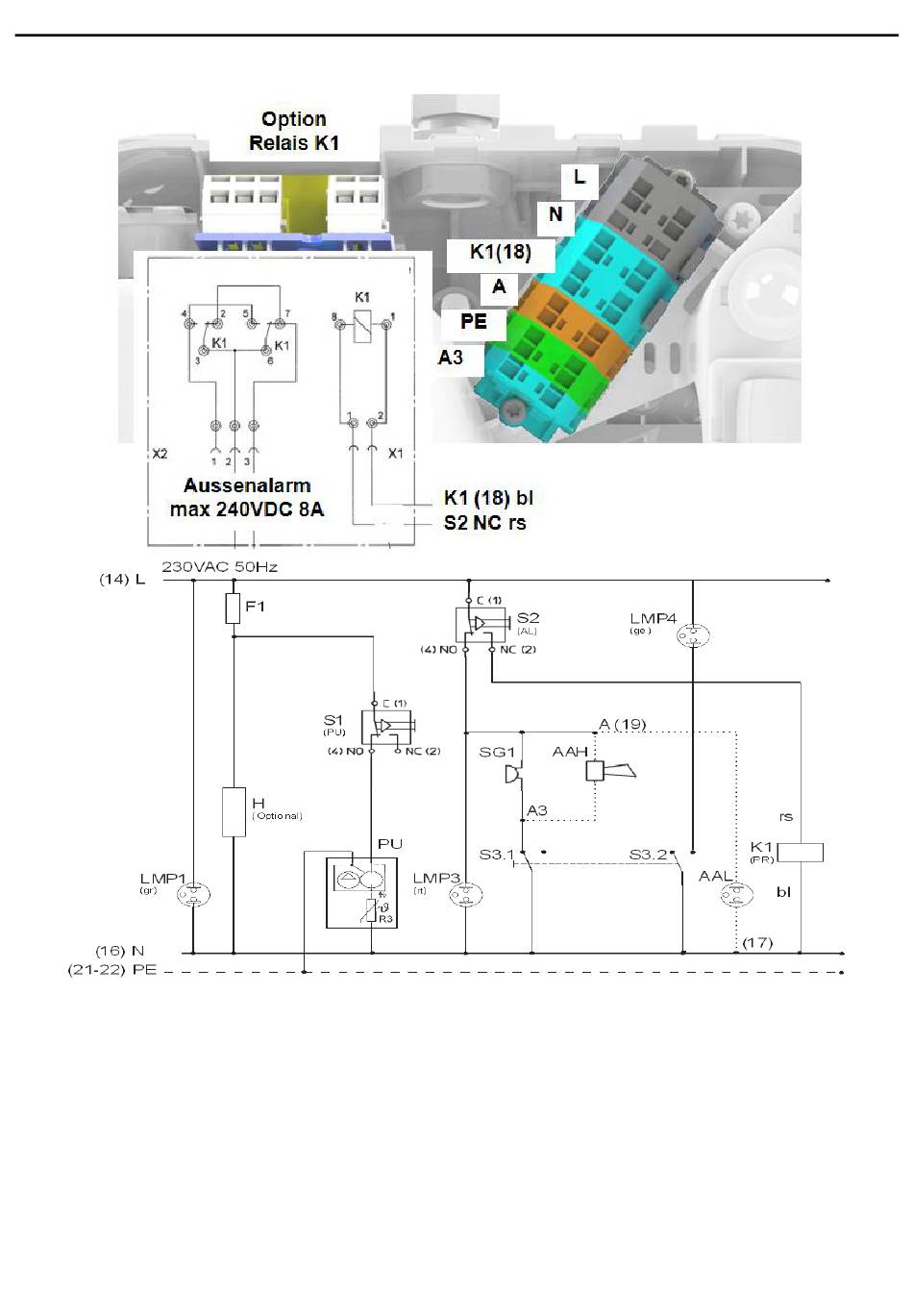

7.6. Schaltplan D9
L Phase
N Nullleiter
PE Schutzleiter
AAL optionaler Anschluss
Außenalarm über A,
nicht abschaltbar
(Leuchte)
AAH optionaler Anschluss
Außenalarm über A3,
abschaltbar (Hupe)
LMP1 Betriebsleuchte grün
LMP3 Alarmleuchte rot
LMP4 Leuchte Alarmton AUS
SG1 Summer
K1 Potentialfreies Relais
Optional
Leckanzeiger Typ D9
S1 Mikroschalter Pumpe
S2 Mikroschalter Alarm
S3 Schalter Alarmton AUS
PU Pumpe
Heizung – optional
H
F1 Sicherung Pumpe,
Heizung
17
