7. Montageanweisung

7.1. Allgemeine Hinweise / Montageort

- Der Leckanzeiger darf nur außerhalb einer Ex-Zone eingebaut werden.
- Die unter Abschnitt 5 genannten Einsatzbedingungen sind zu berücksichtigen.
- Die in den Technischen Daten (Pkt. 3) genannten max. Umgebungstemperaturen
dürfen nicht überschritten werden.
- Die Montage des Leckanzeigers sollte möglichst innerhalb eines geschlossenen,
trockenen und frostfreien Raumes erfolgen.
- Der Leckanzeiger ist mit dem im Lieferumfang beigefügten Befestigungsmaterial gut
zugänglich, einsehbar und möglichst in Sichthöhe an einer Wand oder Montageplatte zu
befestigen. Bohrungsabstand 156 mm (Bohrschablone auf der Verpackungseinlage).
Anschraubdome im Gehäuseunterteil mit Schutzkappen (im Beipack) abdecken.
- Der seitliche Wandabstand der Belüftungsschlitze links muss min. 3 cm betragen.
- Der Leckanzeiger ist vor direkter Sonneinstrahlung zu schützen.
- Muss der Leckanzeiger aus bautechnischen Gründen außerhalb geschlossener und
trockener Räume montiert werden, so muss der Leckanzeiger in ein wetterfestes
Schutzgehäuse (IP55, als Zubehör beim Hersteller) eingebaut und mit einem zusätzlichen
Außenalarm ausgerüstet werden.
- Sind am Montageort Umgebungstemperaturen unter -5°C zu erwarten, ist zusätzlich eine
Heizung mit Thermostat zu installieren (Sonderausführung).

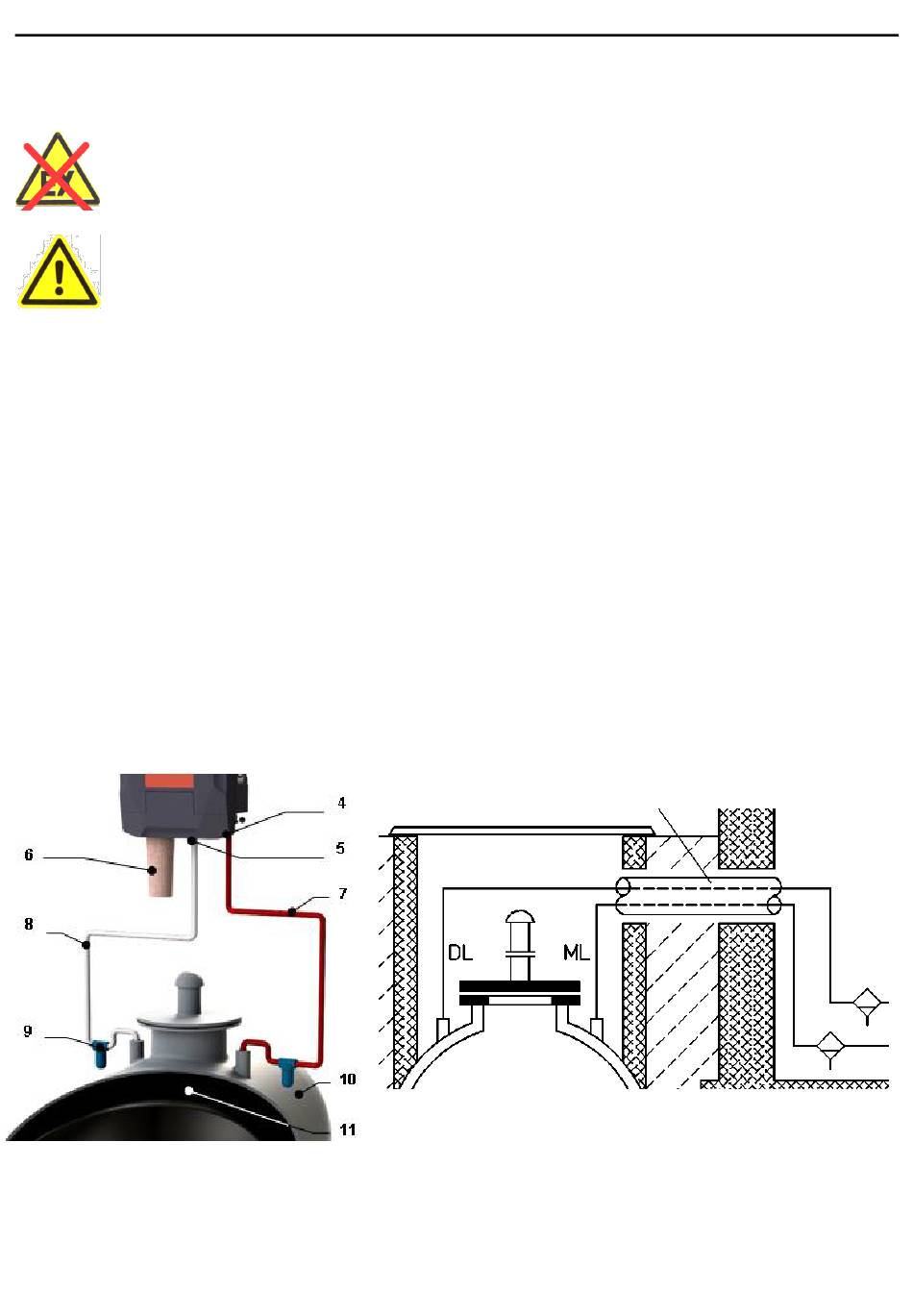

7.2. Montage der Verbindungsleitungen (7 und 8)
12
Leckanzeiger Typ D9
Schutzrohr
10
10
