6. Funktionsbeschreibung

- Der Leckanzeiger (1) funktioniert nach dem Überdruckprinzip. Eine eingebaute Pumpe (1.21)
saugt Umgebungsluft über den Lufttrockner (6) und erzeugt über die Druckleitung (8) einen
Überdruck im Überwachungsraum (11). Die angesaugte Luft wird auf eine rel. Luftfeuchte von
10% begrenzt, um Kondensatbildung und Korrosion im Überwachungsraum vorzubeugen.
Die Trockenperlen im Lufttrockner müssen bei Sättigung erneuert werden (siehe Pkt. 9.3 –
Wartung).
- Minimale Undichtigkeiten im System werden durch die Pumpe ausgeglichen. Ein ebenfalls
mit dem Überwachungsraum verbundener Druckschalter (1.23) erkennt den Druck im System
und steuert entsprechend der eingestellten Schaltwerte die Pumpe sowie bei größerer
Undichtigkeit des Leckanzeigesystems die Alarmabgabe. Undichtigkeiten werden unter- und
oberhalb des Flüssigkeitsspiegels der Lagerflüssigkeit oder des Grundwasserspiegels
erkannt.
- Um den Überwachungsraum (11) vor unzulässigem Überdruck und somit vor Beschädigung
zu schützen, ist die Überdruckpumpe (1.21) mit einer Überdrucksicherung ausgestattet.
- Der Betriebszustand des Leckanzeigers (Spannung liegt an) wird durch eine grüne
Betriebsleuchte (1.3) dauernd angezeigt.
- Ein Alarmzustand wird durch eine rote Alarmleuchte (1.2) sowie durch den akustischen
Summer (1.18) signalisiert. Dieser akustische Alarm kann vorübergehend durch einen
Schalter (1.4) deaktiviert werden. Ein deaktivierter Summer wird durch eine gelbe Leuchte
(1.5) angezeigt.
- Ein Alarmzustand kann außerdem über die Klemme „A" und „A3" an der Klemmleiste (1.16)
und / oder durch einen potentialfreien Kontakt (1.17, optional eingebaut oder als Zubehör),
z.B. an eine zentrale Überwachungseinheit weitergeleitet werden.
- Der Normalbetriebszustand ist erreicht, wenn alle Verbindungsleitungen angeschlossen,
Prüf- und Absperreinrichtungen (1.13/1.14) in gesicherter Betriebsstellung, Betriebsleuchte
„AN", Alarmsignal „AUS", akustischer Summer aktiviert (gelbe Leuchte „AUS").

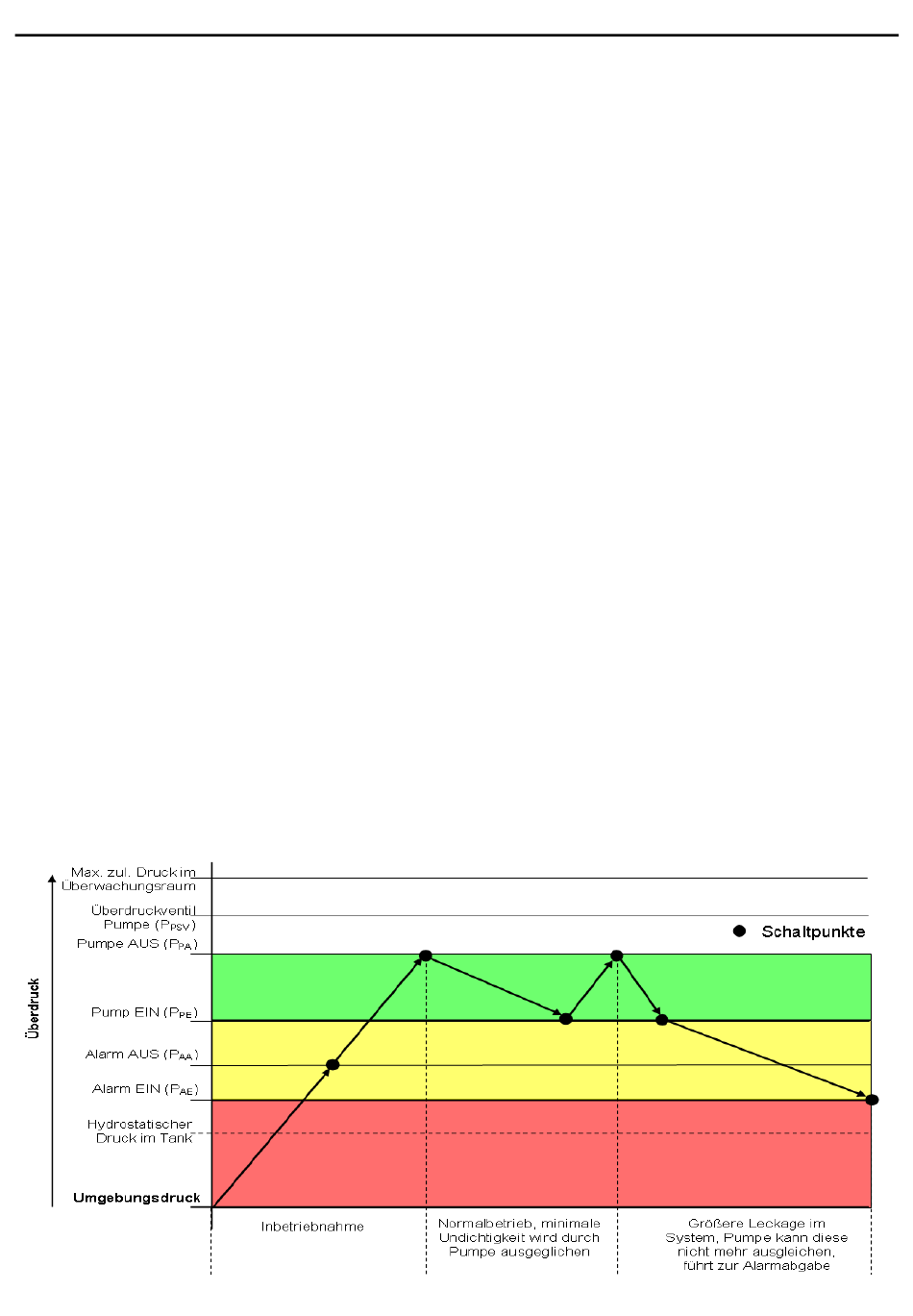

- Nachfolgendes Diagramm beschreibt den Funktionsablauf der Inbetriebnahme, den
Normalbetrieb und den Alarmfall.
