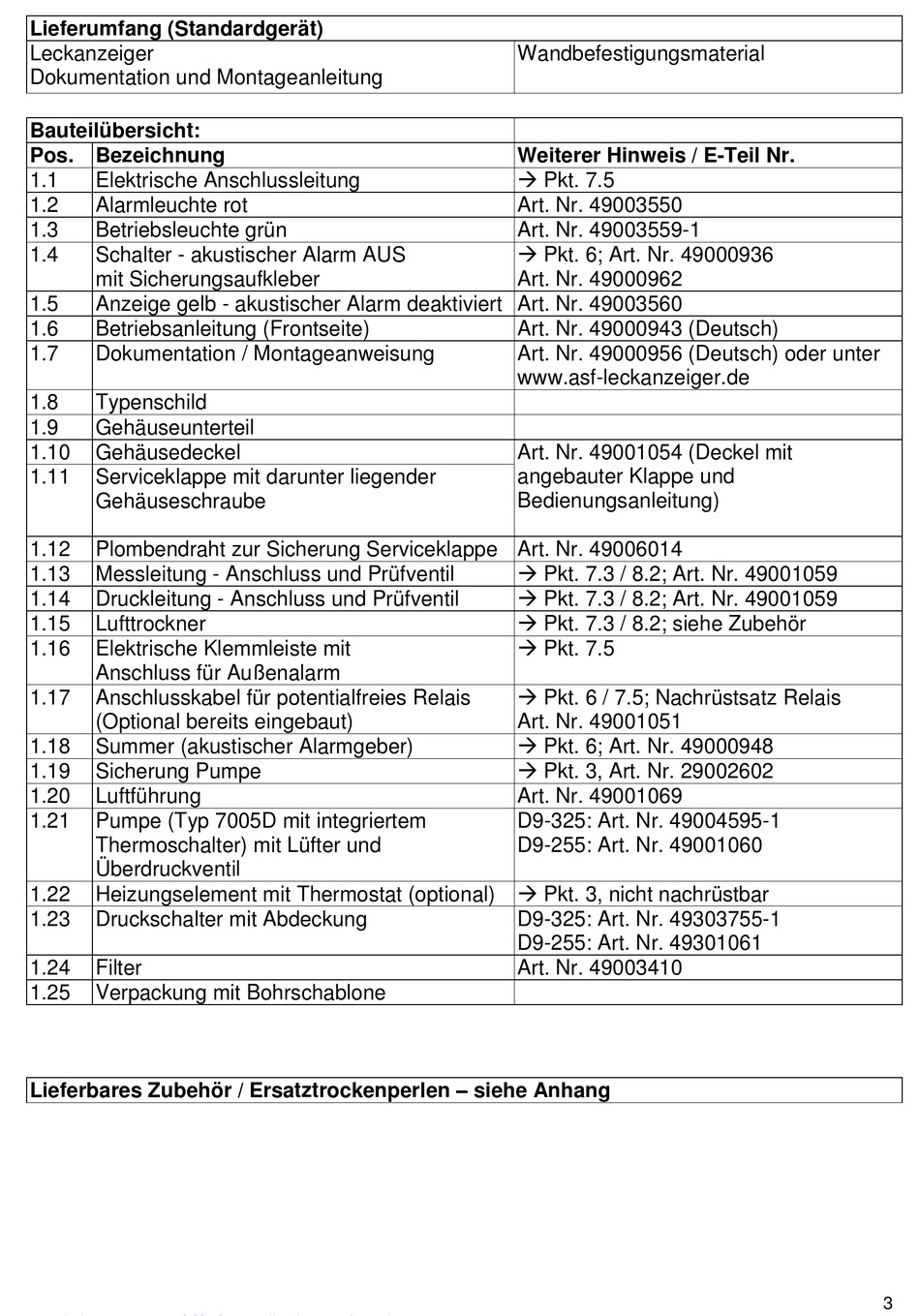

Thomas ASF D9 R325 Montageanweisung Seite 3

Lieferumfang (Standardgerät)
Leckanzeiger
Dokumentation und Montageanleitung
Bauteilübersicht:
Pos. Bezeichnung
1.1 Elektrische Anschlussleitung
1.2 Alarmleuchte rot
1.3 Betriebsleuchte grün
1.4 Schalter - akustischer Alarm AUS
mit Sicherungsaufkleber
1.5 Anzeige gelb - akustischer Alarm deaktiviert Art. Nr. 49003560
1.6 Betriebsanleitung (Frontseite)
1.7 Dokumentation / Montageanweisung
1.8 Typenschild
1.9 Gehäuseunterteil
1.10 Gehäusedeckel
1.11 Serviceklappe mit darunter liegender
Gehäuseschraube
1.12 Plombendraht zur Sicherung Serviceklappe Art. Nr. 49006014
1.13 Messleitung - Anschluss und Prüfventil
1.14 Druckleitung - Anschluss und Prüfventil
1.15 Lufttrockner
1.16 Elektrische Klemmleiste mit
Anschluss für Außenalarm
1.17 Anschlusskabel für potentialfreies Relais
(Optional bereits eingebaut)
1.18 Summer (akustischer Alarmgeber)
1.19 Sicherung Pumpe
1.20 Luftführung
1.21 Pumpe (Typ 7005D mit integriertem
Thermoschalter) mit Lüfter und
Überdruckventil
1.22 Heizungselement mit Thermostat (optional)
1.23 Druckschalter mit Abdeckung
1.24 Filter
1.25 Verpackung mit Bohrschablone
Lieferbares Zubehör / Ersatztrockenperlen – siehe Anhang
Wandbefestigungsmaterial
Weiterer Hinweis / E-Teil Nr.
 Pkt. 7.5
Art. Nr. 49003550
Art. Nr. 49003559-1
 Pkt. 6; Art. Nr. 49000936
Art. Nr. 49000962
Art. Nr. 49000943 (Deutsch)
Art. Nr. 49000956 (Deutsch) oder unter
www.asf-leckanzeiger.de
Art. Nr. 49001054 (Deckel mit
angebauter Klappe und
Bedienungsanleitung)
 Pkt. 7.3 / 8.2; Art. Nr. 49001059
 Pkt. 7.3 / 8.2; Art. Nr. 49001059
 Pkt. 7.3 / 8.2; siehe Zubehör
 Pkt. 7.5
 Pkt. 6 / 7.5; Nachrüstsatz Relais
Art. Nr. 49001051
 Pkt. 6; Art. Nr. 49000948
 Pkt. 3, Art. Nr. 29002602
Art. Nr. 49001069
D9-325: Art. Nr. 49004595-1
D9-255: Art. Nr. 49001060
 Pkt. 3, nicht nachrüstbar
D9-325: Art. Nr. 49303755-1
D9-255: Art. Nr. 49301061
Art. Nr. 49003410
3
