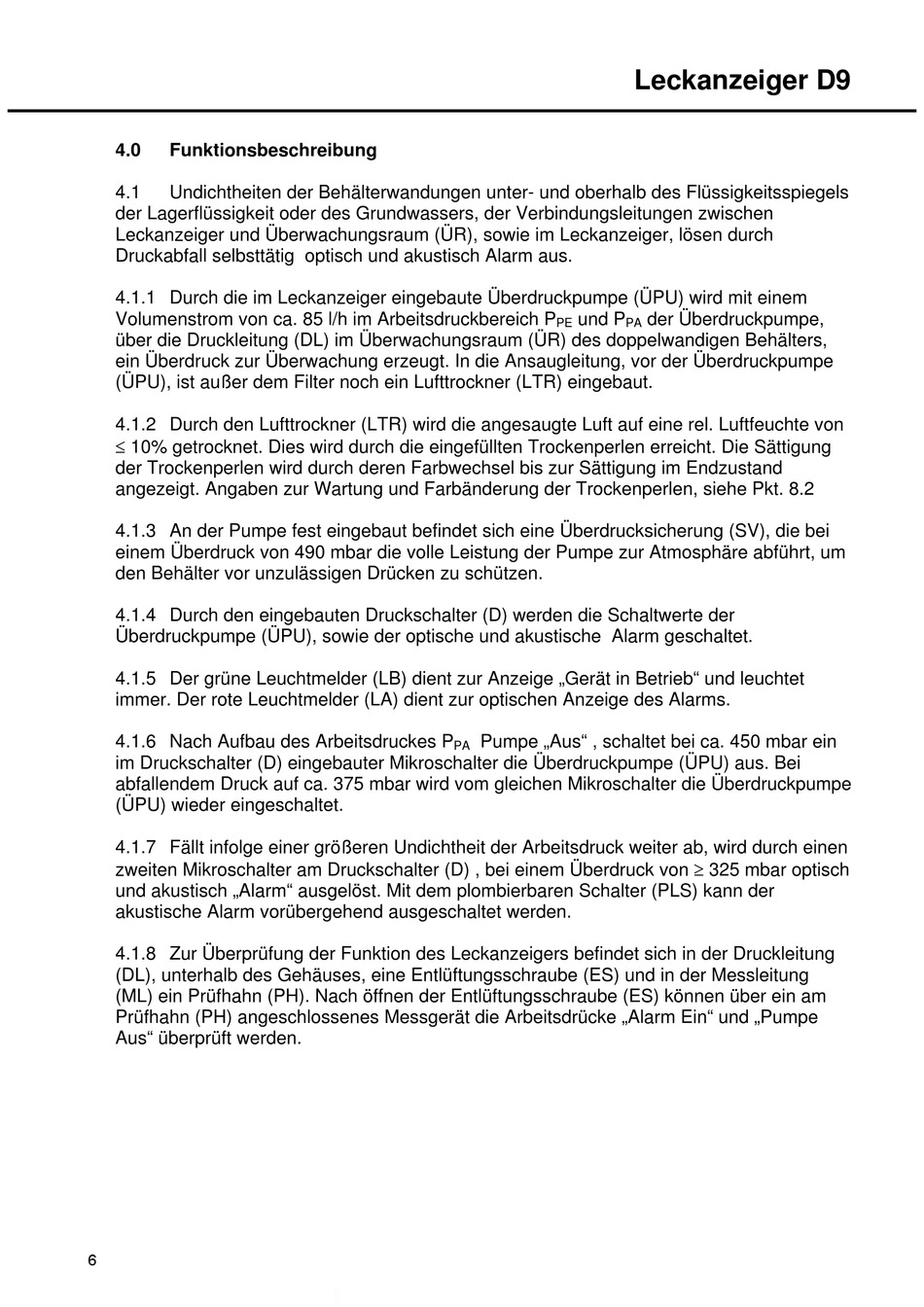

4.0
Funktionsbeschreibung
4.1
Undichtheiten der Behälterwandungen unter- und oberhalb des Flüssigkeitsspiegels
der Lagerflüssigkeit oder des Grundwassers, der Verbindungsleitungen zwischen
Leckanzeiger und Überwachungsraum (ÜR), sowie im Leckanzeiger, lösen durch
Druckabfall selbsttätig optisch und akustisch Alarm aus.
4.1.1 Durch die im Leckanzeiger eingebaute Überdruckpumpe (ÜPU) wird mit einem
Volumenstrom von ca. 85 l/h im Arbeitsdruckbereich P
über die Druckleitung (DL) im Überwachungsraum (ÜR) des doppelwandigen Behälters,
ein Überdruck zur Überwachung erzeugt. In die Ansaugleitung, vor der Überdruckpumpe
(ÜPU), ist außer dem Filter noch ein Lufttrockner (LTR) eingebaut.
4.1.2 Durch den Lufttrockner (LTR) wird die angesaugte Luft auf eine rel. Luftfeuchte von
10% getrocknet. Dies wird durch die eingefüllten Trockenperlen erreicht. Die Sättigung
der Trockenperlen wird durch deren Farbwechsel bis zur Sättigung im Endzustand
angezeigt. Angaben zur Wartung und Farbänderung der Trockenperlen, siehe Pkt. 8.2
4.1.3 An der Pumpe fest eingebaut befindet sich eine Überdrucksicherung (SV), die bei
einem Überdruck von 490 mbar die volle Leistung der Pumpe zur Atmosphäre abführt, um
den Behälter vor unzulässigen Drücken zu schützen.
4.1.4 Durch den eingebauten Druckschalter (D) werden die Schaltwerte der
Überdruckpumpe (ÜPU), sowie der optische und akustische Alarm geschaltet.
4.1.5 Der grüne Leuchtmelder (LB) dient zur Anzeige „Gerät in Betrieb" und leuchtet
immer. Der rote Leuchtmelder (LA) dient zur optischen Anzeige des Alarms.
4.1.6 Nach Aufbau des Arbeitsdruckes P
im Druckschalter (D) eingebauter Mikroschalter die Überdruckpumpe (ÜPU) aus. Bei
abfallendem Druck auf ca. 375 mbar wird vom gleichen Mikroschalter die Überdruckpumpe
(ÜPU) wieder eingeschaltet.
4.1.7 Fällt infolge einer größeren Undichtheit der Arbeitsdruck weiter ab, wird durch einen
zweiten Mikroschalter am Druckschalter (D) , bei einem Überdruck von 325 mbar optisch
und akustisch „Alarm" ausgelöst. Mit dem plombierbaren Schalter (PLS) kann der
akustische Alarm vorübergehend ausgeschaltet werden.
4.1.8 Zur Überprüfung der Funktion des Leckanzeigers befindet sich in der Druckleitung
(DL), unterhalb des Gehäuses, eine Entlüftungsschraube (ES) und in der Messleitung
(ML) ein Prüfhahn (PH). Nach öffnen der Entlüftungsschraube (ES) können über ein am
Prüfhahn (PH) angeschlossenes Messgerät die Arbeitsdrücke „Alarm Ein" und „Pumpe
Aus" überprüft werden.
49009105-17-01 Technische Beschreibung D9 D Text.doc
6
und P
PE
PA
B
B
B
Pumpe „Aus" , schaltet bei ca. 450 mbar ein
PA
B
B
Leckanzeiger D9
der Überdruckpumpe,
B
Seite 6/25
