Übersicht
• 3 Relaisausgänge (davon 1 potenzialfreies Kleinspannungsrelais)
• 4 Eingänge für Temperatursensoren Pt1000, Pt500 oder KTY
• 1 Impulseingang V40
• 2 PWM-Ausgänge für die drehzahlgeregelte Ansteuerung von
Hocheffizienzpumpen
• 10 Grundsysteme wählbar
• Automatische Funktionskontrolle nach VDI 2169
110
4

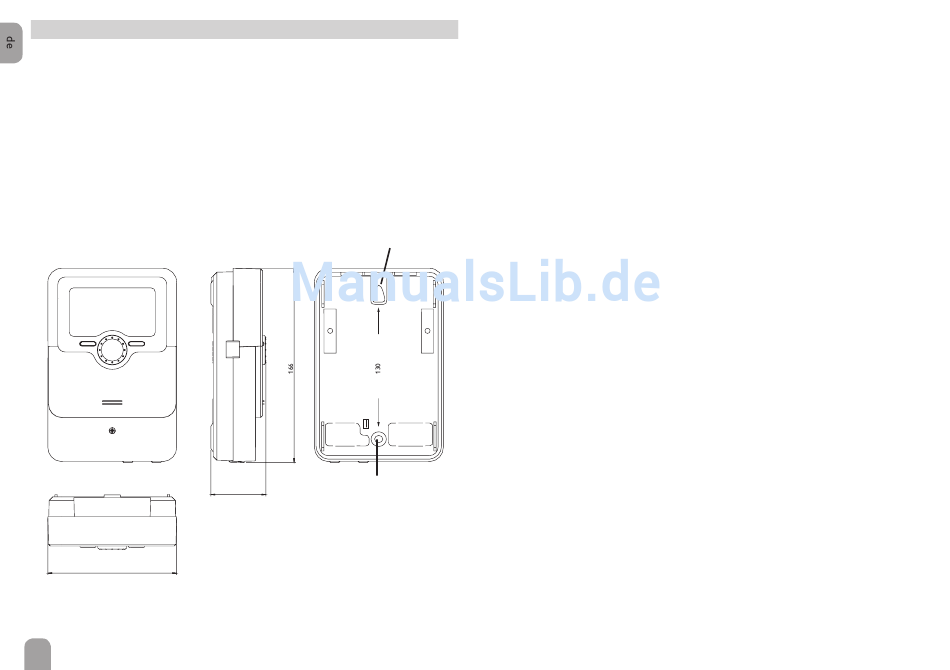

Aufhängung
Befestigungsöffnung
47
Technische Daten
Eingänge: 4 Temperatursensoren Pt1000, Pt500 oder KTY, 1 Impulseingang V40
Ausgänge: 2 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-
Ausgänge
PWM-Frequenz: 1000 Hz
PWM-Spannung: 10,5 V
Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
1 (1) A 30 V
⎓
(potenzialfreies Relais)
Gesamtschaltleistung: 2 A 240 V~
Versorgung: 100 ... 240 V~ (50 ... 60 Hz)
Anschlussart: Y
Leistungsaufnahme: < 1 W (Standby)
Wirkungsweise: Typ 1.B.C.Y
Bemessungsstoßspannung: 2,5 kV
Datenschnittstelle: RESOL VBus
®
VBus
®
-Stromausgabe: 60 mA
Funktionen: Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunk-
tion, Drehzahlregelung und Wärmemengenzählung, einstellbare Systemparameter
und zuschaltbare Optionen (menügeführt), Bilanz- und Diagnosefunktion, Funkti-
onskontrolle nach VDI 2169
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage, Schalttafel-Einbau möglich
Anzeige / Display: System-Monitoring-Display zur Systemvisualisierung, 16-Segment-
Anzeige, 8 Symbole, Kontrollleuchte (Lightwheel
Bedienung: 4 Drucktasten und 1 Einstellrad (Lightwheel
Schutzart: IP 20 / DIN EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 ... 40 °C
Verschmutzungsgrad: 2
Maße: 110 x 166 x 47 mm
) und Hintergrundbeleuchtung
®
)
®
