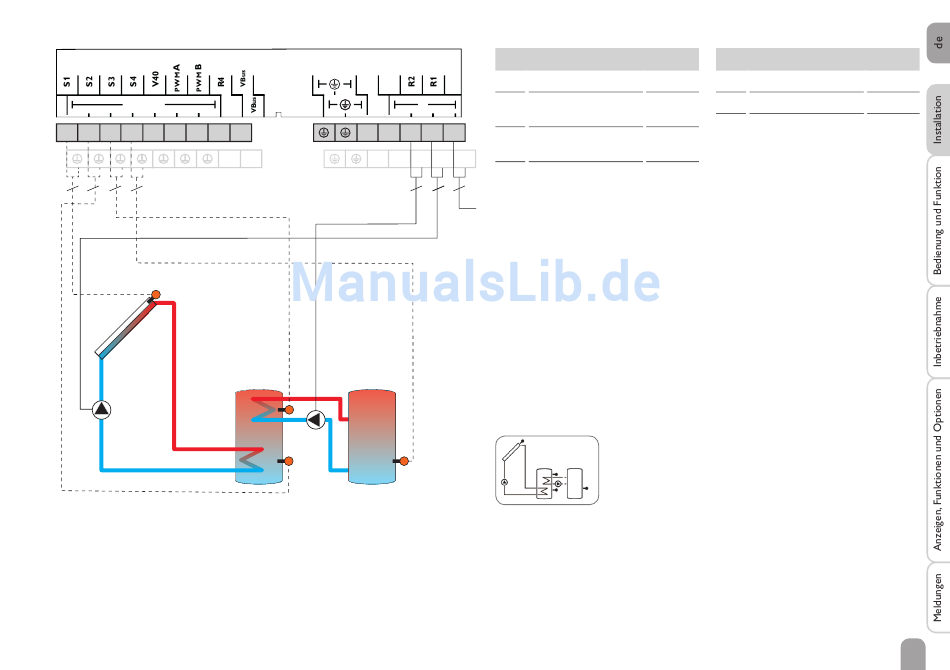

System 2: Solarsystem mit 2 Speichern und Wärmeaustausch
Sensors
GND
R4
1
2
3
4
5
6
7
8
10
2
2
2
2
S1
R1
Relais
9
R2
11
N
N
R2
S3
S2
S4
Sensoren
S1
Temperatur Kollektor
L
S2
Temperatur Speicher
N
unten
R1
L
S3
Temperatur Wärme-
austausch Quelle
N
N
S4
Temperatur Wärme-
austausch Senke
3
3
3
Netz
Mains
Der Regler ermittelt die Temperaturdifferenz zwischen Kollektorsensor S1 und
Speichersensor S2. Sobald die Differenz größer oder gleich dem eingestellten Wert
für die Einschalttemperaturdifferenz ist, wird die Pumpe (R1) eingeschaltet und
damit der Speicher beladen, bis die Ausschalttemperaturdifferenz oder die Spei-
chermaximaltemperatur erreicht ist.
Über eine weitere Temperaturdifferenzfunktion (S3 Wärmequelle / S4 Wärmesenke)
wird eine Wärmeaustauschregelung zu einem bestehenden Speicher über eine wei-
tere Pumpe (R2) realisiert.
Displaydarstellung System 2
Relais
1 / GND
R1
Solarpumpe
2 / GND
R2
Speicherladepumpe
R4
frei
3 / GND
4 / GND
R1 / N / PE
R2 / N / PE
R4 / R4
