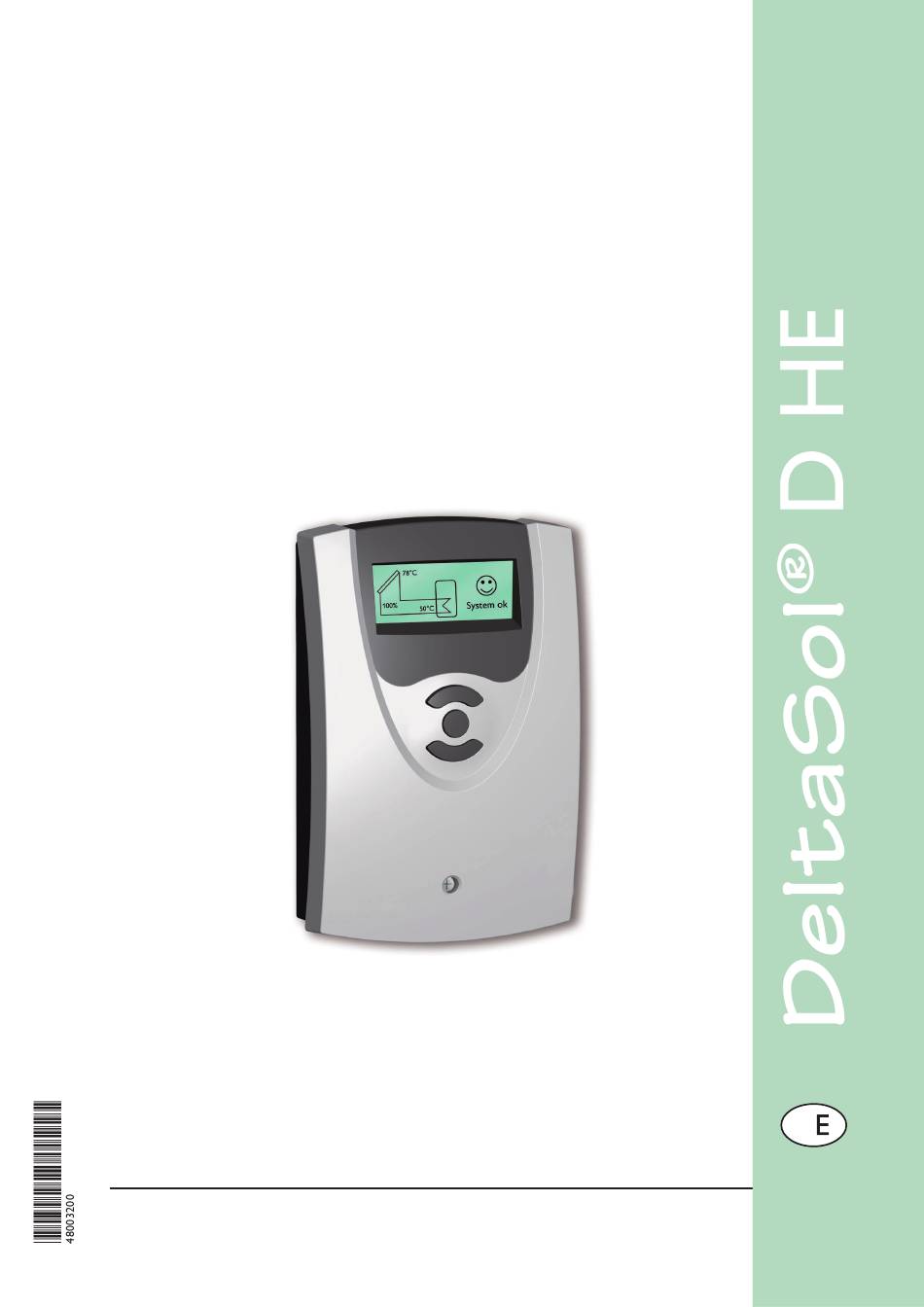

- Seite 1 RESOL DeltaSol D HE ® Installation Bedienung Inbetriebnahme www.resol.de www.resol.de Handbuch Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Ausschluss jeglicher Haf- tungsansprüche Konformitätserklärung Wir, die RESOL Elektronische Regelungen GmbH, D-45527 Hattingen, erklären in alleiniger Verantwortung, dass das Produkt DeltaSol D HE mit den folgenden Normen übereinstimmt: EN 55 014-1 EN 60 730-1 Gemäß den Bestimmungen der folgenden Richtlinien wird dieses Produkt mit... -
Seite 3: Funktionsübersicht
D HE ist in der Station FlowCon D HE ® für thermische Standard-Solarsysteme integriert. Der Regler verfügt u.a. über Drehzahlregelung, Kollektornotabschal- tung, Röhrenkollektorfunktion und ist zur Datenkommuni- kation mit dem RESOL VBus ausgestattet. Der Regler ist in ® der Solarstation integiert und steckerfertig. Technische Daten Gehäuse:... -
Seite 4: Installation
D HE DeltaSol ® Installation Hinweis: Der Regler ist bereits in der Station integriert und stecker- fertig. Im Falle von Wartungs- oder Servicearbeiten ist Ka- pitel 7 ‚Elektrischer Anschluss‘ zu beachten! Sensor- und Relaisbelegung Sensorbelegung Tkol (S1) Tspu (S2) Tspo (S3) VBus Sensor Sensor Speicher,... -
Seite 5: Menüstruktur
D HE DeltaSol ® 3.2 Menüstruktur Einstellung und Kontrolle des Reglers erfolgen über das 78°C Menü. Der Regler befindet sich während des Betriebes in der Statusanzeige. 100% System ok Hinweis: 50°C Die angezeigten Einstellwerte und Optionen sind funktions- abhängig und erscheinen nur dann in der Anzeige, wenn diese für die eingestellten Anlagenparameter verfügbar sind. - Seite 6 D HE DeltaSol ® Anzeige Bedeutung Einstellbereich Werkseinstellung Ja, Nein Nein Rückkühlung Ja, Nein Nein Frostschutz Minimaldrehzahl 30 ... 100 % 30 % Min.- Drehzahl Anstiegsregelung 1 ... 20 K Anstieg Ja, Nein Nein Röhrenkollektor 1 ... 60 min 30 min Abstand 5 ...
-
Seite 7: Bedienkonzept
D HE DeltaSol ® Bedienkonzept Einstellmodus Im Einstellmodus können verschiedene Funktionen ausge- wählt und Werte eingestellt werden. Taste 3 für 2 Sekunden gedrückt halten, um ins Einstellmenü zu gelangen. Den einzustellenden Wert oder die zu aktivierende Funk- tion mit Taste 1 bzw. 2 anwählen und mit Taste 3 bestätigen. Wert einstellen: Speichermaximaltemp. -
Seite 8: Anzeigemodus
D HE DeltaSol ® 4. Anzeigemodus 4.1 Status, Messwerte und Bilanzwerte Während des normalen Betriebes befindet sich das Menü in der Status- und Messwerteanzeige. Um zur Anzeige von Bilanzwerten zu gelangen, Taste 2 kurz drücken. Um in das Einstellmenü zu gelangen, Taste 3 für 2 Sekunden drücken. -
Seite 9: Bilanzwerte
D HE DeltaSol ® Bilanzwerte Maximale Speichertemperatur 1075 h Anzeige der maximalen Temperatur oben am Speicher in ° C Betriebstage Betriebsstunden R1 seit Inbetriebnahme oder letztem Reset. 16372 kWh 94 °C Wärmemenge max. Wärmemenge Anzeige des Wärmeertrags in Wh, kWh bzw. MWh seit Inbe triebnahme oder letztem Reset. -
Seite 10: Kollektorkühlfunktion Kollektorkühlung
D HE DeltaSol ® Kollektorkühlfunktion Die Kollektorkühlfunktion setzt bei der eingestellten Kol- lektormaximaltemperatur ein. Wenn diese Temperatur um kollektorkühlung die eingestellte Hysterese unterschritten wird, wird die Auswahl: „Ja“, „Nein“ Funktion wieder abgeschaltet. Werkseinstellung: „Ja“ Der Kollektor wird durch Wärmeabfuhr zum Speicher Tkolmax gekühlt. -
Seite 11: Drehzahlregelung
D HE DeltaSol ® Frostschutzart Einstellkanal für den verwendeten Wärmeträger (Solarfluid). Frostschutzart Auswahl: „Tyfo LS“, „Ethylen“, „Propylen“, „Wasser“ Werkseinstellung: „Tyfo LS“ Frostschutzgehalt Einstellkanal für den Volumenanteil des Glykols im Solarfluid. Der Propylenglykolgehalt im Wasser-Glykol-Gemisch sollte Frostschutzgehalt 50 % nicht überschreiten. Einstellbereich: 20 ... -
Seite 12: Meldungen
D HE DeltaSol ® 6. Meldungen Im Falle eines Fehlers wird eine Meldung in der Status- und Messwerteanzeige angezeigt. Sollten mehrere Meldungen vorliegen, so wird nur die mit der höchsten Priorität in der Statusanzeige dargestellt. Alle anderen aktuell ermittelten Fehler bzw. Meldungen werden oberhalb der Bilanzwerte aufgeführt (Taste 3 für 2 Sekunden gedrückt halten). -
Seite 13: Elektrischer Anschluss
• Die mit "PWM" gekennzeichnten Klemmen sind Steuer- Verbraucher- Steuerklemmen klemmen (R1) Sensorklemmen ausgänge für die Hocheffizienzpumpe. Erdungsklemmen • Der RESOL VBus ® ist an den mit "VBus" gekennzeich- Netzklemmen neten Klemmen angeschlossen. • Die Temperatursensoren (S1 bis S3) werden mit beliebiger Berührungsgefährliche Spannungen! - Seite 14 D HE DeltaSol ® Notizen...
- Seite 15 D HE DeltaSol ® Notizen...
-
Seite 16: Ihr Fachhändler
Teile ist urheberrechtlich geschützt. Eine Verwendung außerhalb und Texte aus, sie haben lediglich Beispielcharakter. Werden darin des Urheberrechts bedarf der Zustimmung der Firma RESOL vermittelte Inhalte benutzt oder angewendet, so geschieht dies - Elektronische Regelungen GmbH. Dies gilt insbesondere für ausdrücklich auf das eigene Risiko des jeweiligen Anwenders.
