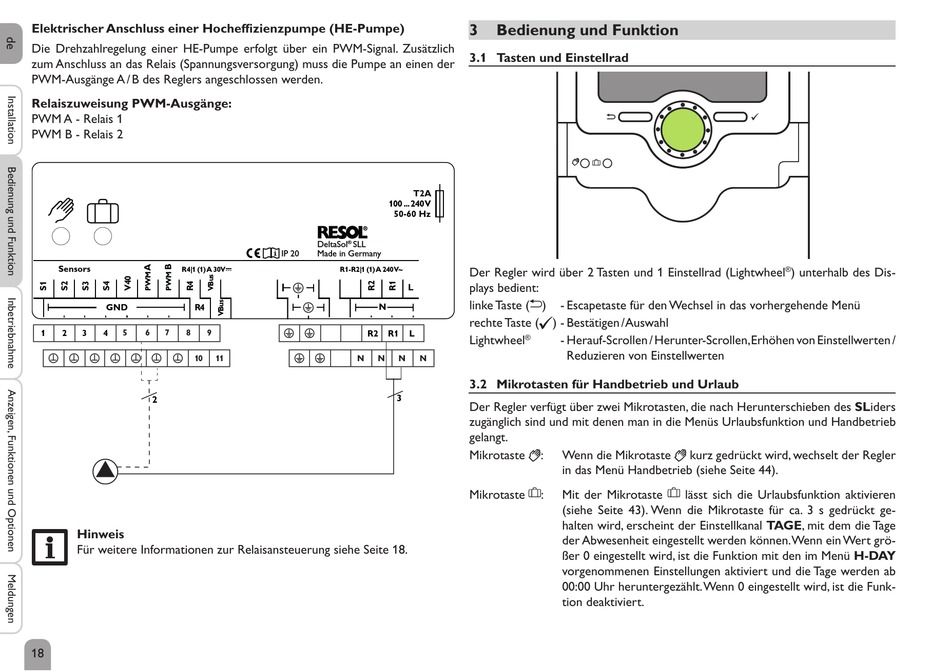

Elektrischer Anschluss einer Hocheffizienzpumpe (HE-Pumpe)
Die Drehzahlregelung einer HE-Pumpe erfolgt über ein PWM-Signal. Zusätzlich
zum Anschluss an das Relais (Spannungsversorgung) muss die Pumpe an einen der
PWM-Ausgänge A / B des Reglers angeschlossen werden.
Relaiszuweisung PWM-Ausgänge:
PWM A - Relais 1
PWM B - Relais 2
Sensors
R4|1 (1) A 30V
GND
R4
1
2
3
4
5
6
7
8
9
10
2
Hinweis
Für weitere Informationen zur Relaisansteuerung siehe Seite 18.
18
100 ... 240 V
50-60 Hz
DeltaSol
SLL
®
IP 20
Made in Germany
R1-R2|1 (1) A 240 V~
N
R2
R1
11
N
N
3
Bedienung und Funktion
3.1 Tasten und Einstellrad
T2A
Der Regler wird über 2 Tasten und 1 Einstellrad (Lightwheel
plays bedient:
L
linke Taste (⟲)
- Escapetaste für den Wechsel in das vorhergehende Menü
rechte Taste (✓) - Bestätigen / Auswahl
L
Lightwheel
®
- Herauf-Scrollen / Herunter-Scrollen, Erhöhen von Einstellwerten /
Reduzieren von Einstellwerten
N
N
3.2 Mikrotasten für Handbetrieb und Urlaub
3
Der Regler verfügt über zwei Mikrotasten, die nach Herunterschieben des SLiders
zugänglich sind und mit denen man in die Menüs Urlaubsfunktion und Handbetrieb
gelangt.
Mikrotaste ☛:
Wenn die Mikrotaste ☛ kurz gedrückt wird, wechselt der Regler
in das Menü Handbetrieb (siehe Seite 44).
Mikrotaste ⛁ :
Mit der Mikrotaste ⛁ lässt sich die Urlaubsfunktion aktivieren
(siehe Seite 43). Wenn die Mikrotaste für ca. 3 s gedrückt ge-
halten wird, erscheint der Einstellkanal TAGE, mit dem die Tage
der Abwesenheit eingestellt werden können. Wenn ein Wert grö-
ßer 0 eingestellt wird, ist die Funktion mit den im Menü H-DAY
vorgenommenen Einstellungen aktiviert und die Tage werden ab
00:00 Uhr heruntergezählt. Wenn 0 eingestellt wird, ist die Funk-
tion deaktiviert.
®
) unterhalb des Dis-
