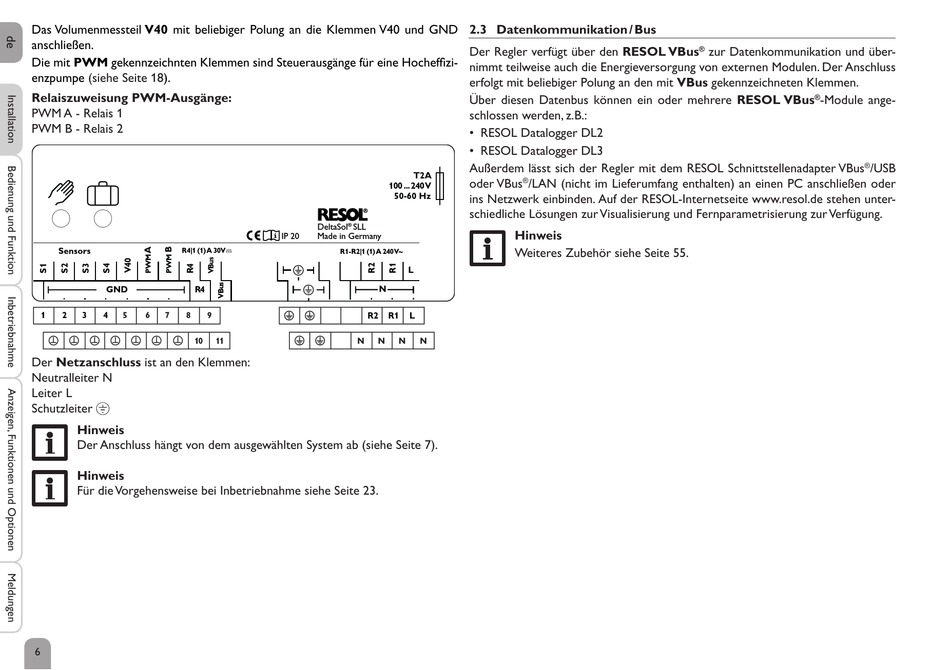

Das Volumenmessteil V40 mit beliebiger Polung an die Klemmen V40 und GND
anschließen.
Die mit PWM gekennzeichnten Klemmen sind Steuerausgänge für eine Hocheffizi-
enzpumpe
(siehe Seite
18).
Relaiszuweisung PWM-Ausgänge:
PWM A - Relais 1
PWM B - Relais 2
Sensors
R4|1 (1) A 30V
GND
R4
1
2
3
4
5
6
7
8
9
10
Der Netzanschluss ist an den Klemmen:
Neutralleiter N
Leiter L
Schutzleiter ⏚
Hinweis
Der Anschluss hängt von dem ausgewählten System ab (siehe Seite 7).
Hinweis
Für die Vorgehensweise bei Inbetriebnahme siehe Seite 23.
6
100 ... 240 V
50-60 Hz
DeltaSol
®
SLL
IP 20
Made in Germany
R1-R2|1 (1) A 240 V~
N
R2
R1
11
N
N
2.3 Datenkommunikation / Bus
Der Regler verfügt über den RESOL VBus
nimmt teilweise auch die Energieversorgung von externen Modulen. Der Anschluss
erfolgt mit beliebiger Polung an den mit VBus gekennzeichneten Klemmen.
Über diesen Datenbus können ein oder mehrere RESOL VBus
schlossen werden, z. B.:
• RESOL Datalogger DL2
• RESOL Datalogger DL3
Außerdem lässt sich der Regler mit dem RESOL Schnittstellenadapter VBus
T2A
oder VBus
/LAN (nicht im Lieferumfang enthalten) an einen PC anschließen oder
®
ins Netzwerk einbinden. Auf der RESOL-Internetseite www.resol.de stehen unter-
schiedliche Lösungen zur Visualisierung und Fernparametrisierung zur Verfügung.
Hinweis
Weiteres Zubehör siehe Seite 55.
L
L
N
N
zur Datenkommunikation und über-
®
®
-Module ange-
®
/USB
