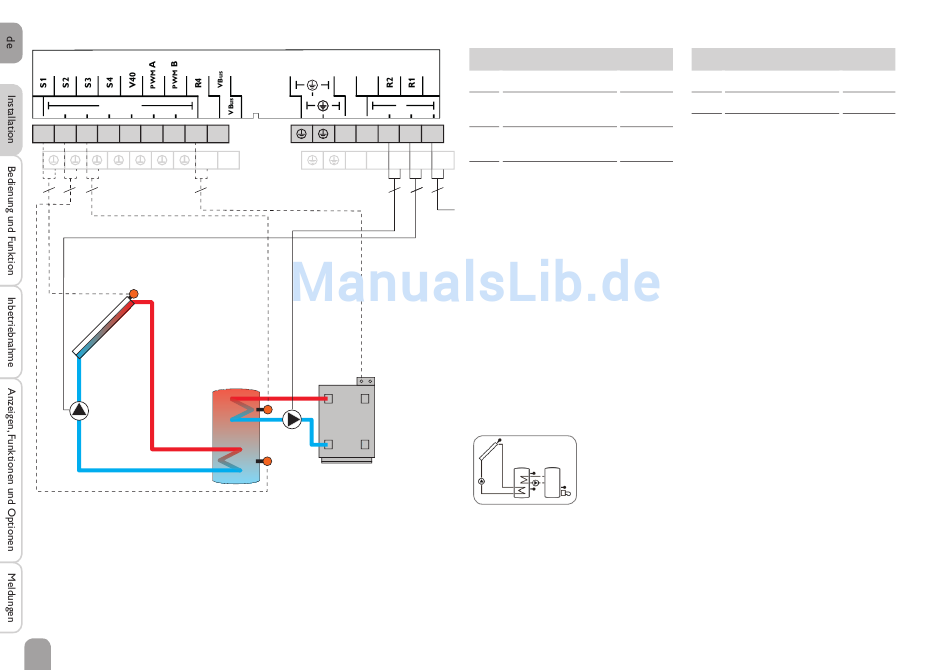

System 3: Solarsystem mit 1 Speicher und Nachheizung
Sensors
GND
R4
1
2
3
4
5
6
7
8
10
2
2
2
2
S1
R1
10
Relais
9
R2
11
N
N
R4
S3
R2
S2
Sensoren
S1
Temperatur Kollektor
L
S2
Temperatur Speicher
N
unten
R1
L
S3
Temperatur
Nachheizung
N
N
frei
S4
3
3
3
Netz
Mains
Der Regler ermittelt die Temperaturdifferenz zwischen Kollektorsensor S1 und
Speichersensor S2. Sobald die Differenz größer oder gleich dem eingestellten Wert
für die Einschalttemperaturdifferenz ist, wird die Pumpe (R1) eingeschaltet und da-
mit der Speicher beladen, bis die Ausschalttemperaturdifferenz oder die Speicher-
maximaltemperatur erreicht ist.
Über eine Thermostatfunktion (S3) wird eine Nachheizung realisiert (R2 und R4).
Wenn der Wert an S3 die Einschalttemperatur für die Nachheizung erreicht, wird
eingeschaltet. Wird die Ausschalttemperatur der Nachheizung erreicht oder über-
schritten, wird wieder ausgeschaltet.
Displaydarstellung System 3
Relais
1 / GND
R1
Solarpumpe
2 / GND
R2
Speicherladepumpe
Anforderung
R4
Nachheizung
3 / GND
4 / GND
R1 / N / PE
R2 / N / PE
R4 / R4
