Einbauen/Anbauen
4.5 Ausrichtung der Messaufnehmer
4.5
Ausrichtung der Messaufnehmer
Strömungsrichtung
Am Messaufnehmer befinden sich keine Symbole für die Strömungsrichtung. Positiver
Durchfluss ist definiert als Fortbewegung des Mediums von dem in Strömungsrichtung
aufwärts angeordneten Messaufnehmer "A" zu dem in Strömungsrichtung abwärts
angeordneten Messaufnehmer "B", während negativer Durchfluss die entgegengesetzte
Richtung hat.
Ausrichtung der Messaufnehmer
Siemens empfiehlt eine der folgenden Ausrichtungen der Messaufnehmer:
Hinweis
WICHTIG
Vermeiden Sie die Montage der Messaufnehmers auf der Ober- oder Unterseite eines
waagerechten Rohrs.

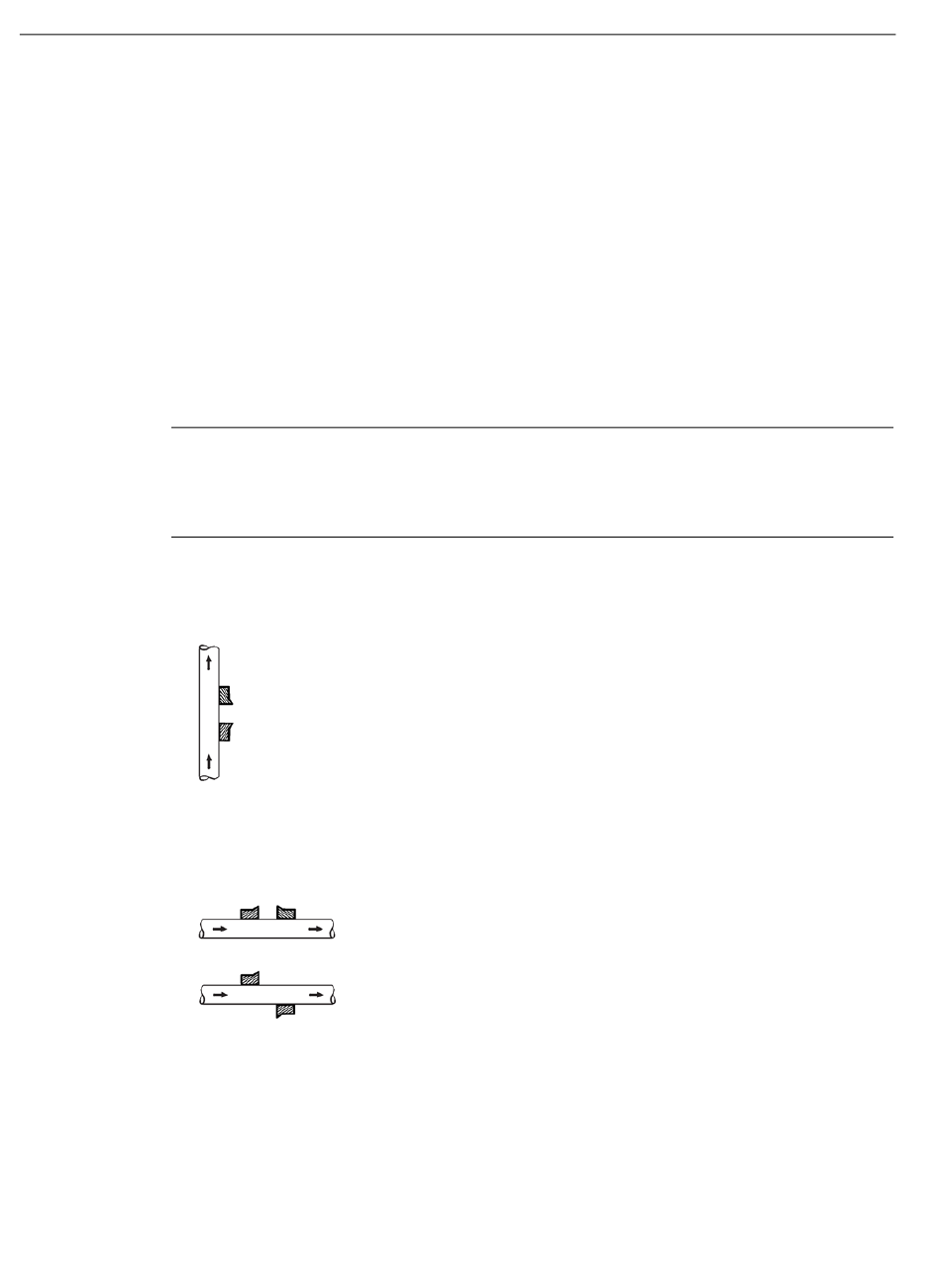

1. Vertikale Ausrichtung bei Strömungsrichtung nach oben, um die Auswirkung von Gas-
/Luftblasen im Medium zu minimieren (Messaufnehmer in Reflekt-Montage dargestellt).
Bild 4-2
2. Horizontale Ausrichtung mit Messaufnehmern in Reflekt-Modus und Direkt-Modus. Zu
beachten ist, dass beide Strömungsrichtungen möglich sind.
28
Vertikale Installation bei Strömungsrichtung nach oben
Ultraschall-Durchflussmesser FSS200 in Clamp-on-Bauweise
Installationshandbuch, 02/2017, A5E38759199-AA
