4.6
Einbauhinweise
4.6.1
Montagevorbereitungen
Einleitung
Folgen Sie zum Installieren der Messaufnehmer diesen grundlegenden Schritten:
1. Programmieren Sie Parameter in den Messumformer.
2. Montieren Sie die Messaufnehmer am Rohr und verwenden Sie dabei die Parameter vom
Messumformer.
3. Schließen Sie die Messaufnehmerkabel von den Messaufnehmern zu Messumformer an.
Montagearten für Clamp-on-Messaufnehmer
Zwar gibt der Messumformer nach dem Auswerten Ihrer Rohr- und Mediendaten einen
Montagemodus vor, doch können Sie Clamp-on-Messaufnehmer so montieren, wie es am
besten zu Ihrer Anwendung und zu dem von Ihnen gekauften Messaufnehmertyp passt.
①
②
③

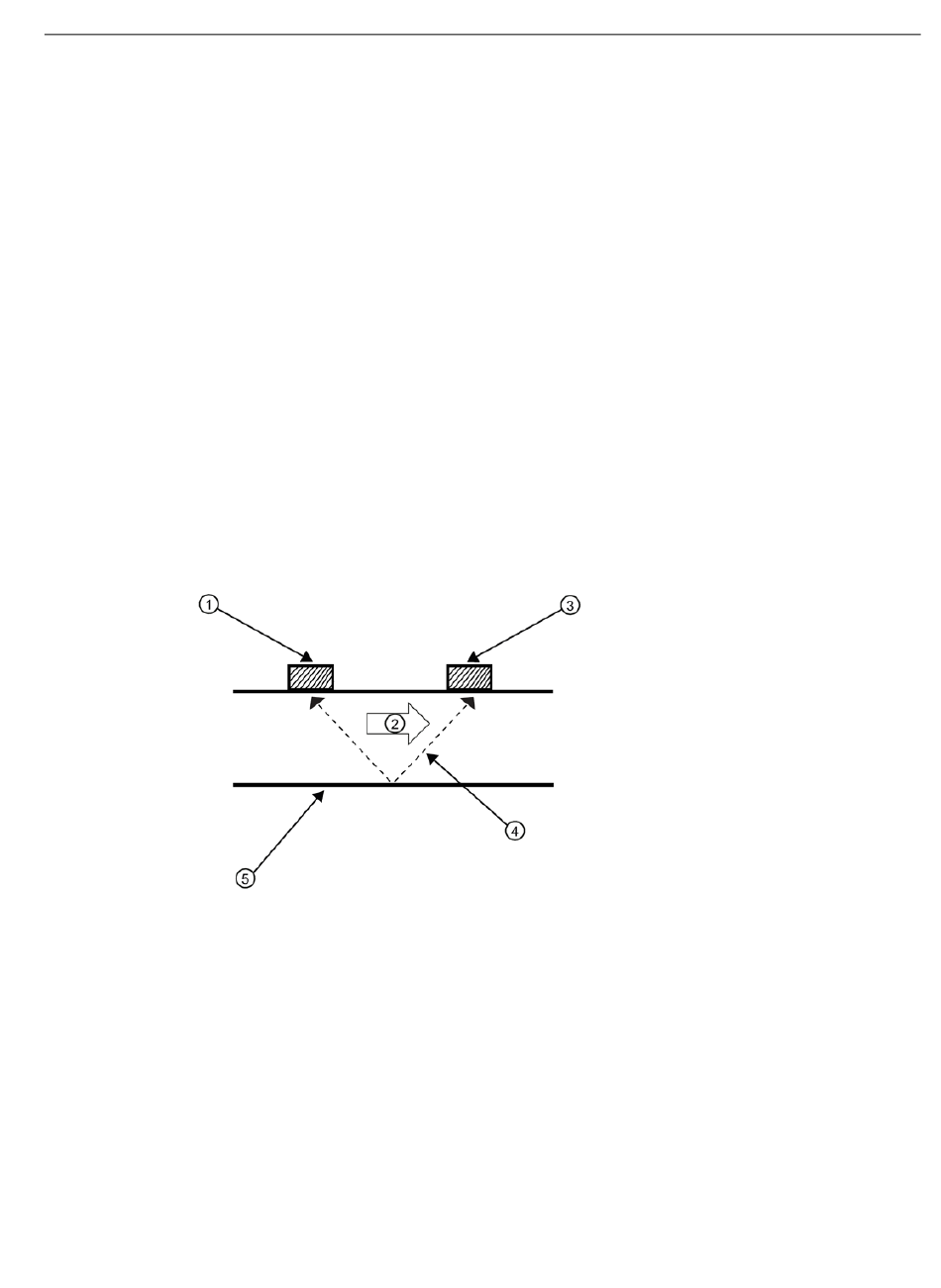

Bild 4-3
Der Reflekt-Modus ist die bevorzugte Montageart. Dies ist die einfachste Montageweise für
die Messaufnehmer. Außerdem reagiert die Reflekt-Montage unempfindlich auf anormale
Strömungsprofile, zum Beispiel Kreuzströmungen, innerhalb des Durchflusses. Außerdem ist
die Montage möglicherweise nur im Reflekt-Modus möglich, wenn die Bedingungen vor Ort
den Zugriff auf die Rohrgegenseite unmöglich machen.
Ultraschall-Durchflussmesser FSS200 in Clamp-on-Bauweise
Installationshandbuch, 02/2017, A5E38759199-AA
In Strömungsrichtung aufwärts eingebau-
ter Messaufnehmer
Strömungsrichtung
In Strömungsrichtung abwärts eingebauter
Messaufnehmer
Montage im Reflekt-Modus (Rohransicht von oben)
④
Schallweg
⑤
Rohr
Einbauen/Anbauen
4.6 Einbauhinweise
29
