Rohrvorbereitung und Einrichtung des Durchflussmessgeräts
Rohrvorbereitung und Einrichtung des Durchflussmessgeräts
1. Folgen Sie den Anweisungen zur Einrichtung der Messaufnehmer mit dem Assistenten,
um den Messumformer für die ausgewählten Messaufnehmer zu programmieren.
2. Vergewissern Sie sich anhand der Betriebsanleitung des Messumformers, dass die
richtigen Einstellungen der Messaufnehmer und Gehäuse für den Betrieb am gewählten
Rohr vorgenommen wurden.
3. Wählen Sie den Einbauort am Rohr
4. Wählen Sie einen Rohrabschnitt, der auch bei Null-Durchfluss voll ist.
5. Ordnen Sie das Gerätegehäuse mindestens zehn Rohrdurchmesser (bei
Gasanwendungen zwanzig Durchmesser) vom nächsten Rohrbogen oder Ventil entfernt
an, um ein voll entwickeltes und stabiles Durchflussprofil sicherzustellen.
6. Auf horizontalen Rohrabschnitten wählen Sie eine horizontale Ebene, um zu vermeiden,
dass Sediment oder Gas den Weg des Ultraschallsignals blockiert.
7. Montagearten siehe Abbildungen unten.
①
②
③

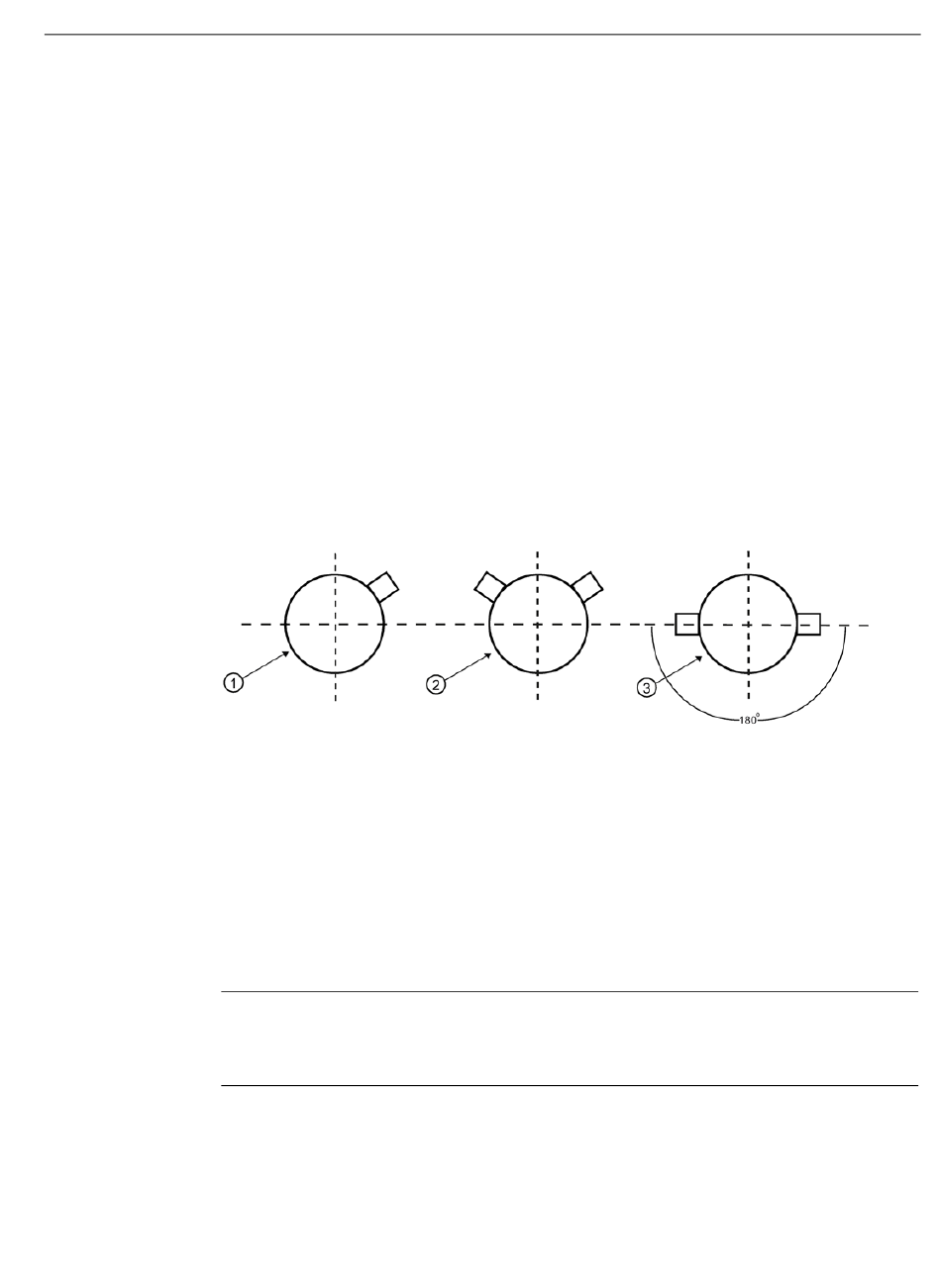

Bild B-24
8. Bereiten Sie das Rohr für die Montage der Gerätegehäuse vor, indem Sie Staub,
Korrosion, Beschichtungen oder dicke Anstriche entfernen. Vermeiden Sie den Einsatz
eines Winkelschleifers, weil dadurch Unregelmäßigkeiten in der Rohroberfläche
entstehen können.
9. Reinigen und entfetten Sie die Rohroberfläche.
Hinweis
Montieren Sie die Gerätegehäuse nicht auf vereisten/bereiften Oberflächen.
Montieren Sie die Gerätegehäuse nicht auf der Rohrnaht.
10.Glätten Sie die Oberfläche, auf der die Messaufnehmer aufliegen, mit dem im
Lieferumfang enthaltenen Schleifpad.
Ultraschall-Durchflussmesser FSS200 in Clamp-on-Bauweise
Installationshandbuch, 02/2017, A5E38759199-AA
Einpfadkonfiguration, Reflekt-Modus
Zweipfadkonfiguration, Reflekt-Modus
Einpfad- und Zweipfadkonfiguration, Direkt-Modus X
Horizontale Montage der Messaufnehmergehäuse
Zusätzliche Einbauhinweise
B.4 Präzisionsmontage
