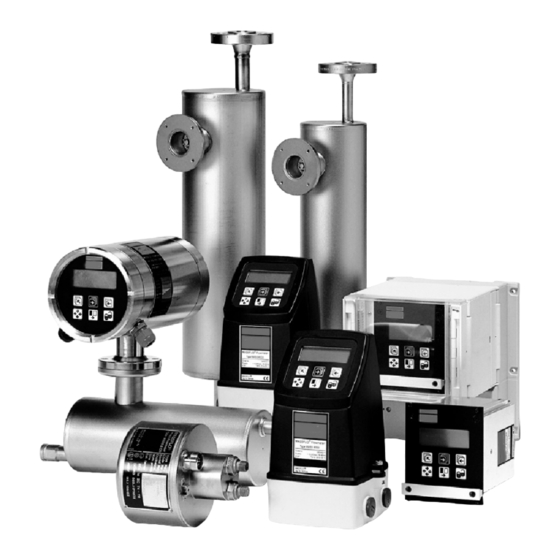

Siemens MASS 6000 Betriebsanleitung
Massen-durchflussmesser
Vorschau ausblenden
Andere Handbücher für MASS 6000:
- Handbuch (84 Seiten) ,
- Anleitung (2 Seiten) ,
- Betriebsanleitung (169 Seiten)
Verwandte Anleitungen für Siemens MASS 6000
Inhaltszusammenfassung für Siemens MASS 6000
- Seite 1 Betriebsanleitung SITRANS F C MASSFLO Massen-Durchflussmesser Messumformer Typ MASS 6000 Bestell-Nr.: FDK:521H1003 *083R9097* SFIDK.PS.028.M1.03 - A5E00253673...
-
Seite 2: Inhaltsverzeichnis
Kompakte IP 67 Ausführung ....................... 5 2.2.3 Getrennter Einbau ........................6 Messumformer als 19"-Einschub ....................6 Technische Daten ........................7 Messumformer MASS 6000 ....................... 7 Elektrischer Anschluss ......................8 Messumformer MASS 6000 ....................... 8 Ausgangskennlinien MASS 6000 ....................9 Inbetriebnahme ........................10 Menü-Übersicht ........................ -
Seite 3: Einbau Des Messumformers
SITRANS F C MASSFLO 2. Einbau des Messumformers Einbau des Messum- Den Deckel des Klemmenkastens vom Mess- formers aufnehmer entfernen und aufbewaren. 2.1 Kompakter Einbau Die Kabelverschraubungen PG 13,5 für das Stromversorgungs- und Ausgangskabel an- bringen. -
Seite 4: Getrennter Einbau Messaufnehmer
Den Mehrfachstecker im Adapter befestigen und die Verschraubungen am Stecker fest- ziehen, um eine optimale Abdichtung zu er- reichen. Die Farbcodierung beim Anschließen des MASS 6000 beachten. Siehe das Anschluss- schaltbild für den elektrischen Anschluss auf Seite 8. SFIDK.PS.028.M1.03... -
Seite 5: Getrennter Einbau
SITRANS F C MASSFLO 2. Einbau des Messumformers Die Wandhalterung an einer Wand, an einem 2.2.2 Getrennter Einbau Rohr oder an der Rückseite einer Schalttafel Wandmontage montieren. Kompakte IP 67 Ausführung Die SENSORPROM ® -Speichereinheit aus der Lieferverpackung des Messaufnehmers ent- nehmen. -
Seite 6: Getrennter Einbau
SITRANS F C MASSFLO 2. Einbau eines Messumformers 2.2.3 Getrennter Einbau Messumformer als 19"-Einschub 1. Die Speichereinheit SENSORPROM ® auf der mit dem Messumformer gelieferten Anschluss- platte montieren. Die SENSORPROM ® Einheit wird mit dem Messaufnehmer geliefert. 2. -
Seite 7: Technische Daten
SITRANS F C MASSFLO 3. Technische Daten Technische Daten 3.1 Messumformer MASS 6000 MASS 6000 Kompakte IP 67 und 19" IP 20 Ausführung ], Temperatur [°C] Messung von Massendurchfluss [kg/s], Volumendurchfluss [l/s], Fraktion [%], Brixgrad, Dichte [kg/m Stromausgang Strom 0...20 mA oder 4...20 mA... -
Seite 8: Elektrischer Anschluss
Elektrischer Anschluss 4.1 Messumformer MASS 6000 1) Netzspannung 115 bis 230 Vac gemäß Gebäudeinstallations-Klasse II. Ein Schalter oder Leitungsschutzschalter (max. 15 A) muss in der Gebäudeinstallation enthalten sein. Er muss sich in nächster Nähe zur Anlage befinden und vom BEDIENENDEN leicht zu erreichen sein, und er muss als Abschaltgerät für die Anlage gekennzeichnet sein. -
Seite 9: Ausgangskennlinien Mass 6000
4. Elektrischer Anschluss SITRANS F C MASSFLO 4.2 Ausgangskennlinien Ausgangskennlinien Zwei-Richtungs-Betrieb Ein-Richtungs-Betrieb MASS 6000 0...20 mA 4...20 mA Frequenz Impuls-Ausgang Relais Stromversorgung Stromversorgung Fehlerrelais Kein Fehler Fehler Grenzwert- / bzw. 1 Sollwert 2 Sollwerte Strömungsrichtungs... -
Seite 10: Inbetriebnahme
SITRANS F C MASSFLO 5. Inbetriebnahme Inbetriebnahme 5.1 Menü-Übersicht SFIDK.PS.028.M1.03... -
Seite 11: Menü-Einzelheiten
SITRANS F C MASSFLO 5. Inbetriebnahme 5.2 Menü-Einzelheiten Grundeinstellungs- Menü Kommastellen für Durchflussmengen, Zähler 1 und Zähler 2 können einzeln eingestellt werden. • Das entsprechende Fenster öffnen. • Sicherstellen, dass sich der Cursor unter dem Komma befindet. WAHL-TASTE benutzen. -
Seite 12: Ausgangs-Einstellungs-Menü
SITRANS F C MASSFLO 5. Inbetriebnahme 5.3 Ausgangs- Einstellungs-Menü Stromausgang Der Stromausgang muss ausgeschaltet sein, wenn er nicht benutzt wird. Digitalausgang Impuls Digitalausgang Frequenz SFIDK.PS.028.M1.03... - Seite 13 5. Inbetriebnahme SITRANS F C MASSFLO Digitalausgang Vorwahl Relais-Ausgang Fehlerniveau (Auch möglich über den Digitalausgang) Der Akzeptanz-Pegel wird im Grundeinstellungs-Menü eingestellt (Fatal, Permanent, Warnung). Fehlernummer (Auch möglich über den Digitalausgang) Die Fehlernummer wird gemäß der Fehlerliste auf Seite 14 ausgewählt. Grenzwert-Schalter und Richtungs-Schalter (Auch möglich über den...
-
Seite 14: Wartung
Status Status nummern I1 - Netzversorgung Versorgungsspannung wurde eingeschaltet. Aktiv Aktiv I2 - Optionsmodul Ein neues Optionsmodul wurde in den MASS 6000 ein- Aktiv Aktiv ist installiert gesetzt. I3 - Optionsmodul Ein Zusatzmodul ist defekt oder wurde entfernt. Aktiv Aktiv fehlerhaft o. -
Seite 15: Fehlersuche Mass 6000
Ursache Abhilfe MASS 6000 signale kode Leere Anzeige Minimum 1. Versorgungsspannung 1. Versorgungsspannung prüfen 2. MASS 6000 defekt 2. MASS 6000 ersetzen Kein Durchfluss- Minimum 1. Stromausgang abgewählt 1. Stromausgang aktivieren signal 2. Digitalausgang abgewählt 2. Digitalausgang aktivieren 3. Umgekehrte Strömungsrichtg.
