Anschließen
5.5 Anschließen der Messaufnehmer an den Messumformer
4. Verbinden Sie das Kabel des in Strömungsrichtung abwärts angeordneten
Messaufnehmers
Anschluss her.
①
②

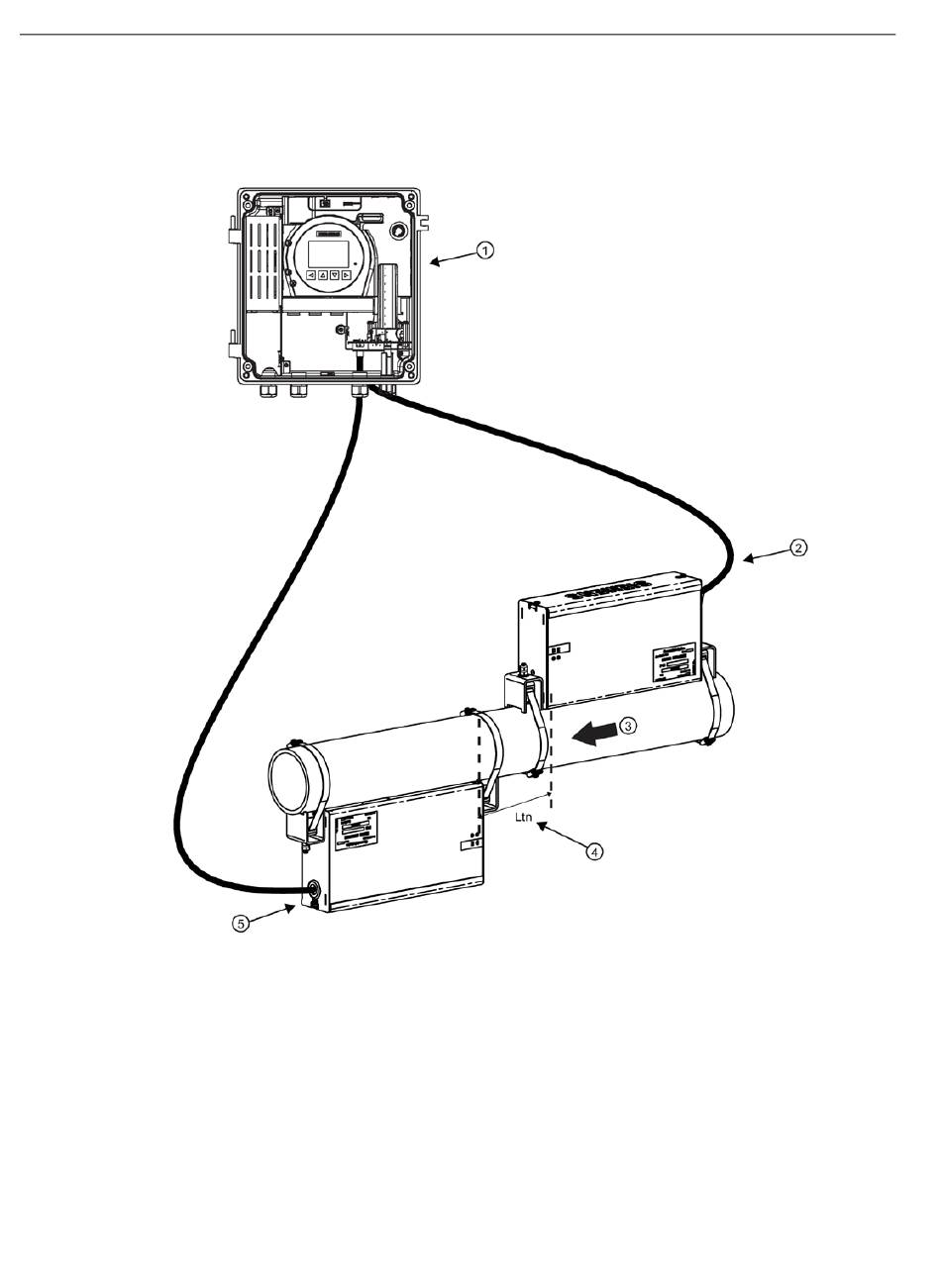

Bild 5-13
60
④
mit dem Port 1B am Messumformer und stellen Sie einen festen
Messumformer, Wandmontage
Kabel des in Strömungsrichtung auf-
wärts angeordneten Messaufnehmers
zum Port 1A des Messumformers,
Pfad 1
Verdrahtung für Präzisionsmontage mit zweiteiligem Gehäusesatz und Direkt-Montage
③
Strömungsrichtung
④
Ltn (Abstand zwischen den Messaufnehmern)
⑤
Kabel des in Strömungsrichtung abwärts angeordne-
ten Messaufnehmers zum Port 1B des Messumfor-
mers, Pfad 1
Ultraschall-Durchflussmesser FSS200 in Clamp-on-Bauweise
Installationshandbuch, 02/2017, A5E38759199-AA
