Zusätzliche Einbauhinweise
B.3 Magnetische Kopplung
B.3.5
Montage der Messaufnehmer
Montage der Messaufnehmer

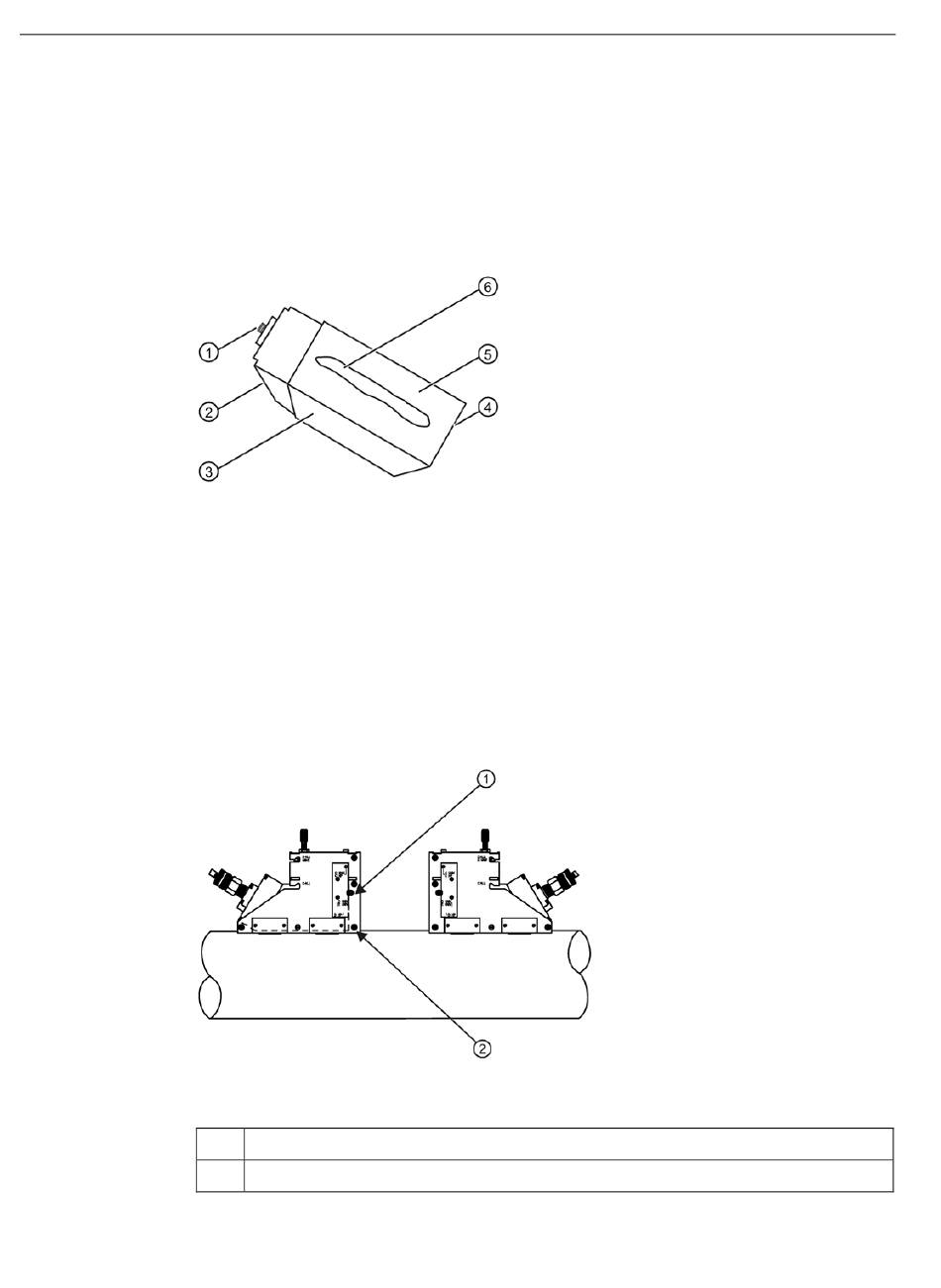

1. Tragen Sie an beiden Messaufnehmern eine ca. 3 mm (1/8 Zoll) lange, durchgehende
Raupe Koppelpaste mittig in Längsrichtung auf die Kontaktfläche des Messaufnehmers
auf.
①
②
③
Bild B-21
2. Schieben Sie den Messaufnehmer in die abgeschrägte Seite des als Referenz dienenden
Montagerahmens. Der F-Stecker des Messaufnehmers muss dabei nach außen weisen.
Der Messaufnehmer sollte dabei erst mit dem Rohr in Kontakt kommen, wenn er den
Anschlag des Montagerahmens erreicht hat. Drücken Sie den Messaufnehmer auf das
Rohr.
Bild B-22
98
④
F-Stecker
Vorderseite
⑤
Abgeschrägte
Kontaktfläche
Seite
⑥
Messaufneh-
Koppelpaste
mer
Sensor
Lage der Montageanschläge für Messaufnehmer
①
Lage des Anschlags für Messaufnehmer FSS200 (Größe D und E)
②
Lage des Anschlags für Messaufnehmer FSS200 (Größe C)
Ultraschall-Durchflussmesser FSS200 in Clamp-on-Bauweise
Installationshandbuch, 02/2017, A5E38759199-AA
