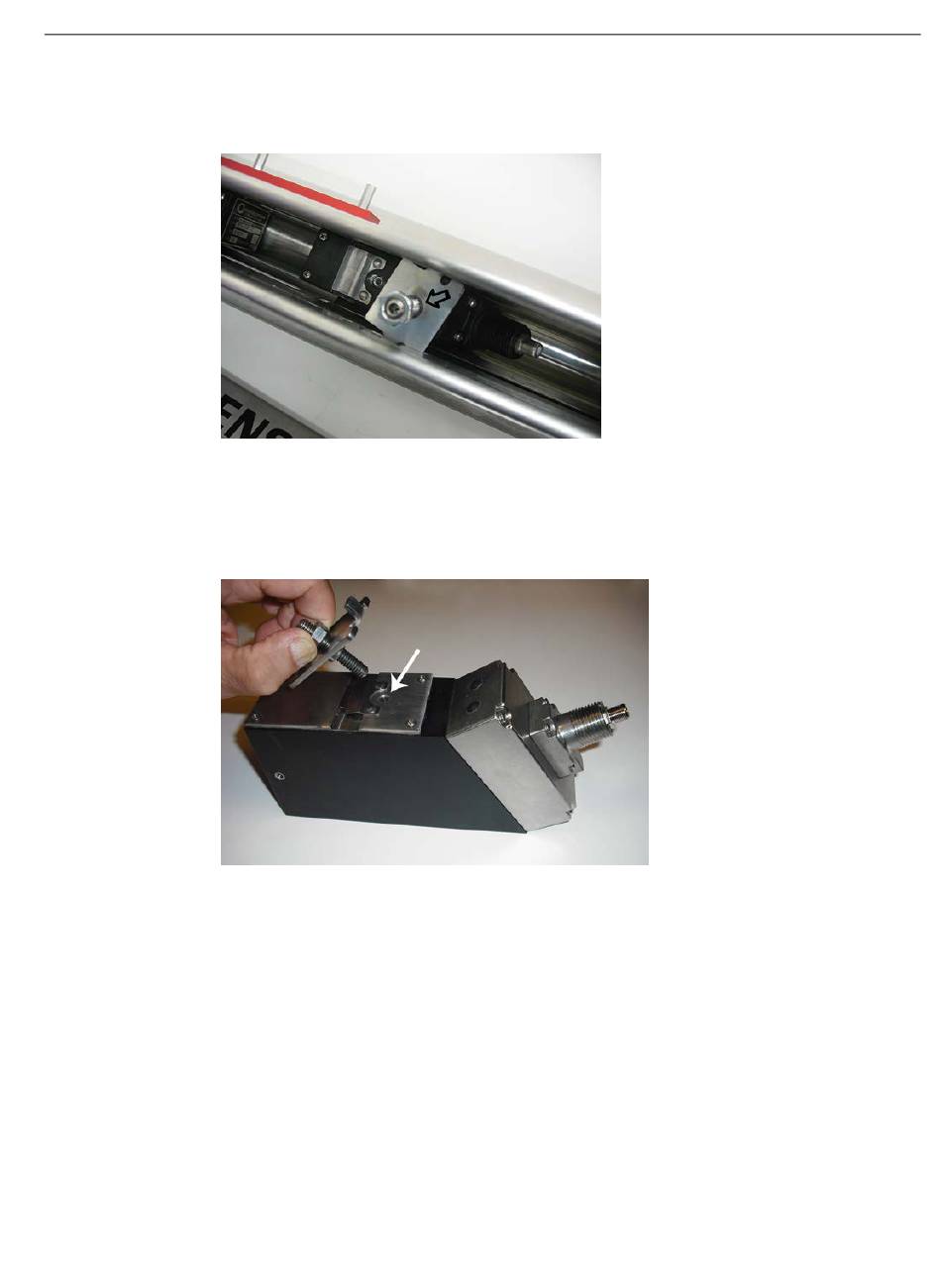

8. Positionieren Sie die Klemmplatte in der Kerbe, um sie über den Messaufnehmer
schieben.
Bild B-48
9. Ziehen Sie die Klemmplattenschraube mit einem Drehmoment von 1,7 Nm (15 in/lbs)
fest, um den Messaufnehmer zu sichern. Stellen Sie sicher, dass die
Klemmplattenschraube mit der Vertiefung in der Oberseite des Messaufnehmers
ausgerichtet ist. Ziehen Sie die Sicherungsmutter fest.
Bild B-49
10.Ziehen Sie am zweiten Gehäuse alle Muttern an den
Befestigungsbügeln/Abstandsbügeln mit einem Drehmoment von ca. 2,25 - 2,8 Nm (20-
25 in/lbs) fest. Sichern Sie die Befestigungsbügel mit einer zweiten Mutter.
11.Wiederholen Sie zum Einbau des zweiten Messaufnehmers die beschriebenen
Installationsschritte.
12.Montieren Sie die Gerätegehäusedeckel, indem Sie die Deckelschrauben eindrehen und
mit einem Flachschraubendreher festziehen.
13.Weiter mit Verdrahtung der Messaufnehmer (Seite 41) zum Anschließen der
Messaufnehmerkabel am Messumformer.
Ultraschall-Durchflussmesser FSS200 in Clamp-on-Bauweise
Installationshandbuch, 02/2017, A5E38759199-AA
Klemmplattenschraube mit Sicherungsmutter
Vertiefung im Messaufnehmer
Zusätzliche Einbauhinweise
B.4 Präzisionsmontage
123
