Montage – Überblick
Typische Systemübersicht
Die Abbildung unten zeigt eine typische Konfiguration bestehend aus Messumformer und
Clamp-on-Messaufnehmern.
①
Messumformer FST030 für Wandmontage
②
Stromkabel
③
Kabel des in Strömungsrichtung aufwärts angeordne-
ten Messaufnehmers (1A), Pfad 1
④
Kabel des in Strömungsrichtung abwärts angeordneten
Messaufnehmers (1B), Pfad 1

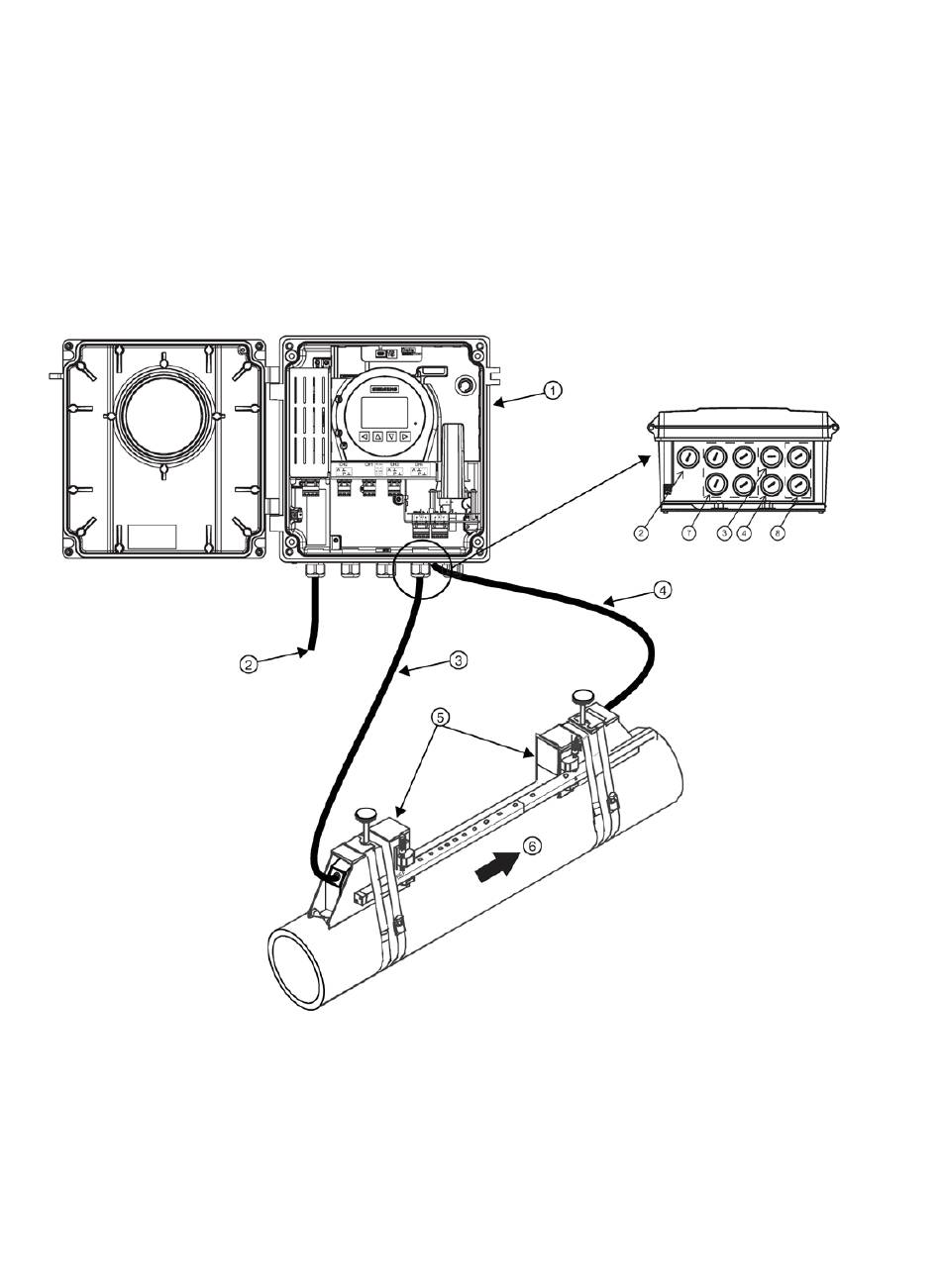

Bild 3-1
Messumformer für Wandmontage – Übersicht (Reflekt-Montage)
Ultraschall-Durchflussmesser FSS200 in Clamp-on-Bauweise
Installationshandbuch, 02/2017, A5E38759199-AA
⑤
Messaufnehmer
⑥
Strömungsrichtung
⑦
E/A-Anschlüsse, Kommunikation, RTD-Elemente
⑧
Pfad 2 – In Strömungsrichtung aufwärts (2A), In Strö-
mungsrichtung abwärts (2B) (ggf. Anschlüsse für
Messaufnehmerkabel, Pfad 2)
