1. Afloje el tornillo de bloqueo de la guía del borde (1) en sentido antihorario
aproximadamente 2 vueltas con la llave hexagonal de 5 mm (Fig. 5).
2. Deslice la varilla de montaje de la guía del borde (2) en las ranuras de
montaje (3) en la placa de la suela.
3. Alinee el ancho de corte deseado en la báscula (3)(3) con la marca de corte
de 0 ° (5) en la placa de la suela.
4. Atornille el tornillo de bloqueo de la guía de borde para bloquear la guía de
borde en su posición.
NOTA: No apriete demasiado, ya que puede pelar los hilos.
5.Haga un corte de prueba en una pieza de trabajo de desecho para verificar la
configuración de la guía de borde. Ajuste según sea necesario.
MONTAJE Y OPERACIÓN
INSTALANDO LA GUIA DE BORDE - continuación
1
5
3
2
4

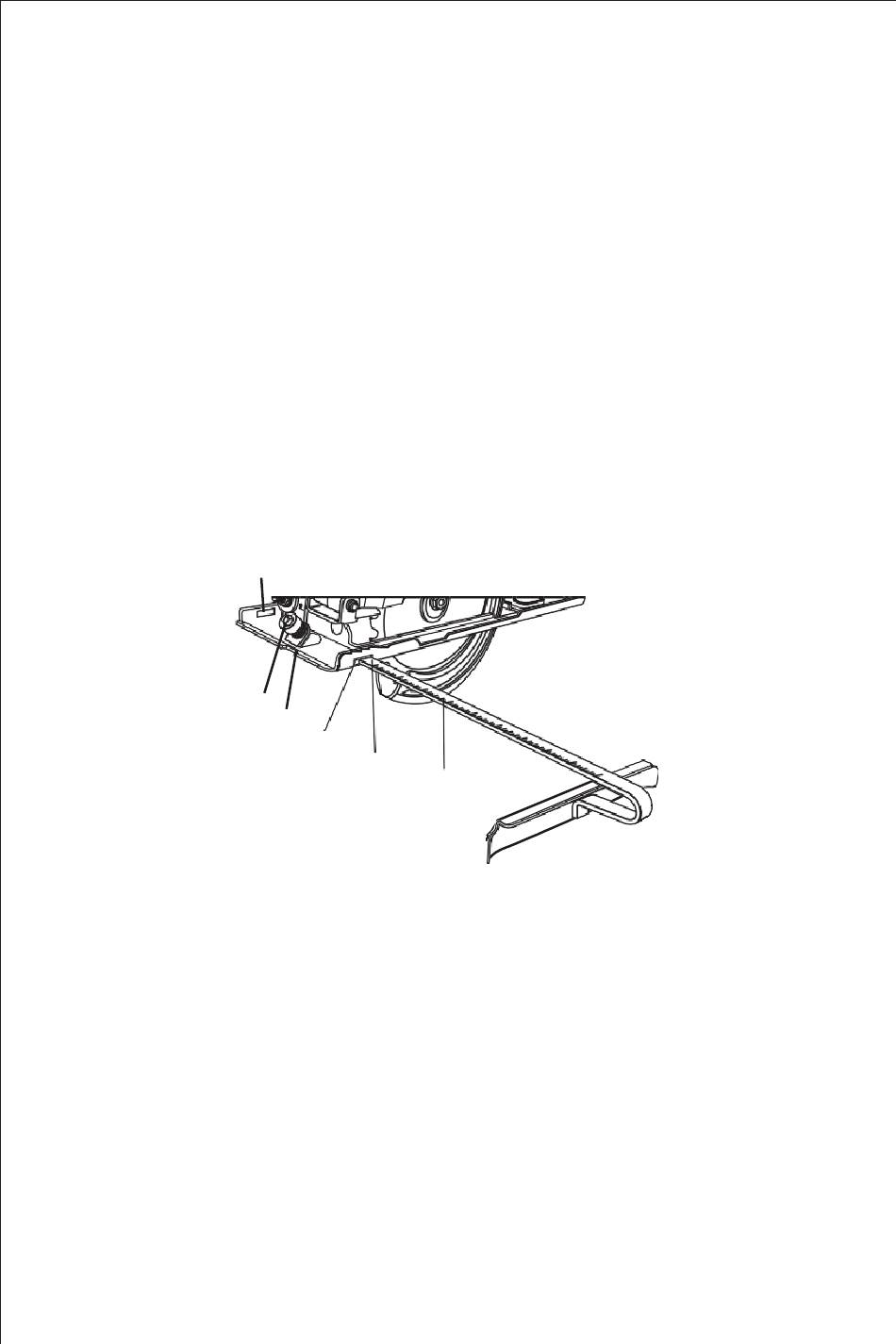

Fig. 5
INSTALACIÓN DEL ADAPTADOR DE VACÍO
Se puede conectar taller de vacío a la sierra circular para recoger gran parte del
polvo creado por el corte.
(1) Coloque el extremo pequeño del adaptador de vacío (1) sobre el puerto de
vacío (2) en la carcasa de la cuchilla (Fig. 6).
NOTA: Gire el adaptador ligeramente mientras lo empuja hacia el puerto de
vacío.
2. Conecte un taller de vacío de estándar al extremo grande del adaptador.
NOTA: No todo el polvo de corte será capturado por el vacío ya que algunos
serán arrojados más allá del rango de vacío.
