2. Machen Sie einen Probeschnitt auf ein Schrottstück und überprüfen Sie den
Schnitt mit einem Tischlerquadrat zu überprüfen, ob die Säge um 90 °
schneidet.

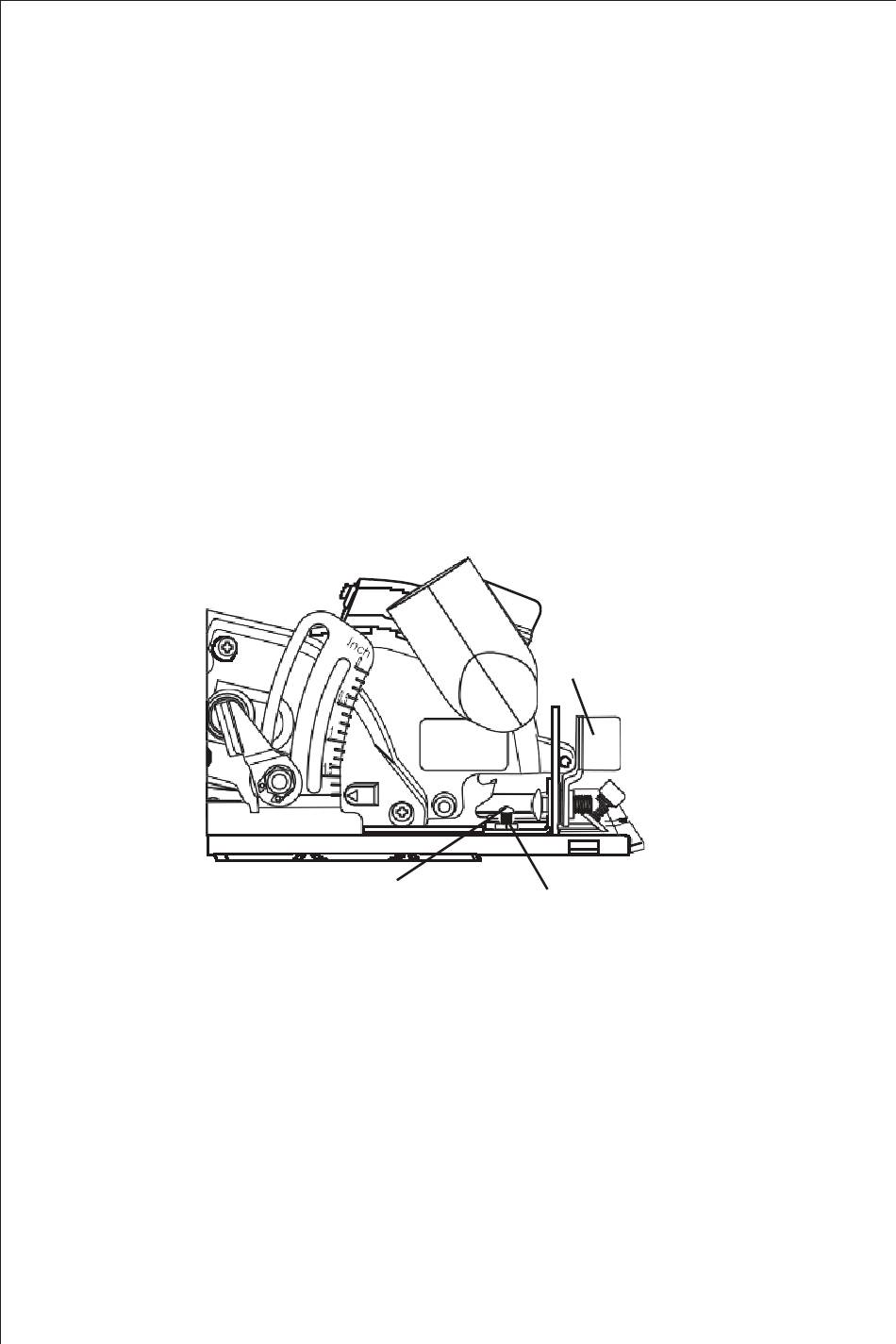

3. Wenn der Testschnitt nicht bei 90 ° ist, drehen Sie die Kontermutter (2) mit
Nullpunkteinstellung gegen den Uhrzeigersinn um ca. ¼ Umdrehung mit einem
7-mm-Schlüssel.
4. Verwenden Sie einen Schraubenzieher Nr. 2, um die Einstellschraube (3) für
die Nullpunktschräge, bis die Säge um 90 ° schneidet, wenn die Sohlenplatte
die Einstellschraube berührt.
5. Ziehen Sie die Kontermutter fest, während Sie den Schraubenzieher verwen-
den, um zu verhindern, dass sich die Einstellschraube dreht.
HINWEIS: Wenn die endgültige Einstellung vorgenommen und die Sicherung-
smutter festgezogen wird, prüfen Sie nochmals den Schnittwinkel an einem
Schrottstück.
1
3
2
Bild. 4
MONTAGE UND BETRIEB
FÜHRUNG DER INSTALLIERUNG DER KANTE
Die Kantenführung kann verwendet werden, um ein präzises Schneiden zu
ermöglichen, wenn Teile bis zu 5 Zoll.
1. Lösen Sie die Verriegelungsschraube (1) der Randführung gegen den
Uhrzeigersinn, indem Sie den 5-mm-Inbusschlüssel (Bild. 5).
2. Schieben Sie die Befestigungsschiene (2) der Randführung in die Befesti-
gungsschlitze (3) in der Grundplatte.
42
