NordicTrack C 7.5 Bedienungsanleitung Seite 9

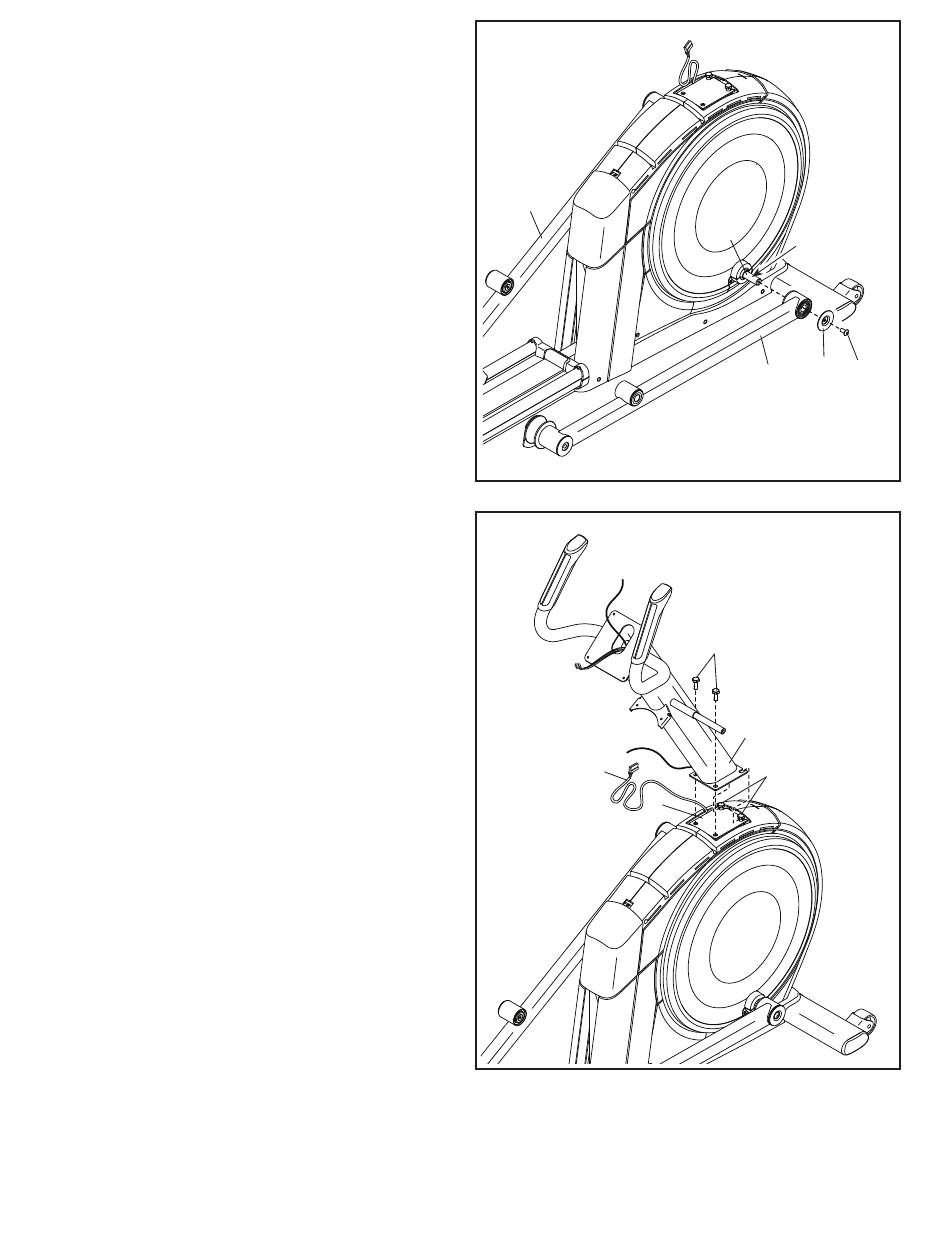

4. Tragen Sie mithilfe einer Plastiktüte, um Ihre
Finger sauber zu halten, etwas von dem mitge-
lieferten Schmierfett auf den rechten Kurbelarm
(20) auf.
Als Nächstes identifizieren Sie den rechten
Rollenarm (59), richten ihn wie abgebildet aus
und schieben ihn auf den rechten Kurbelarm
(20).
Befestigen Sie den rechten Rollenarm (59)
mit einer M8 x 20mm Schraube (95) und einer
Kurbelabdeckung (77).
Wiederholen Sie diesen Schritt für den linken
Rollenarm (45).
5. Tipp: Vermeiden Sie ein Einklemmen des
oberen Kabels (110). Lassen Sie eine zweite
Person den Pfosten (4) an den Rahmen (1)
halten.
Tipp: Am Rahmen (1) sind zwei M10 x 25mm
Schrauben (92) vormontiert.
Befestigen Sie den Pfosten (4) mit zwei zusätzli-
chen M10 x 25mm Schrauben (92) am Rahmen
(1). Ziehen Sie die Schrauben noch nicht
vollständig fest.
4
45
5
110
9
20
Schmierfett
77
59
Vermeiden Sie ein
Einklemmen des
oberen Kabels (110)
92
4
92
1
95
