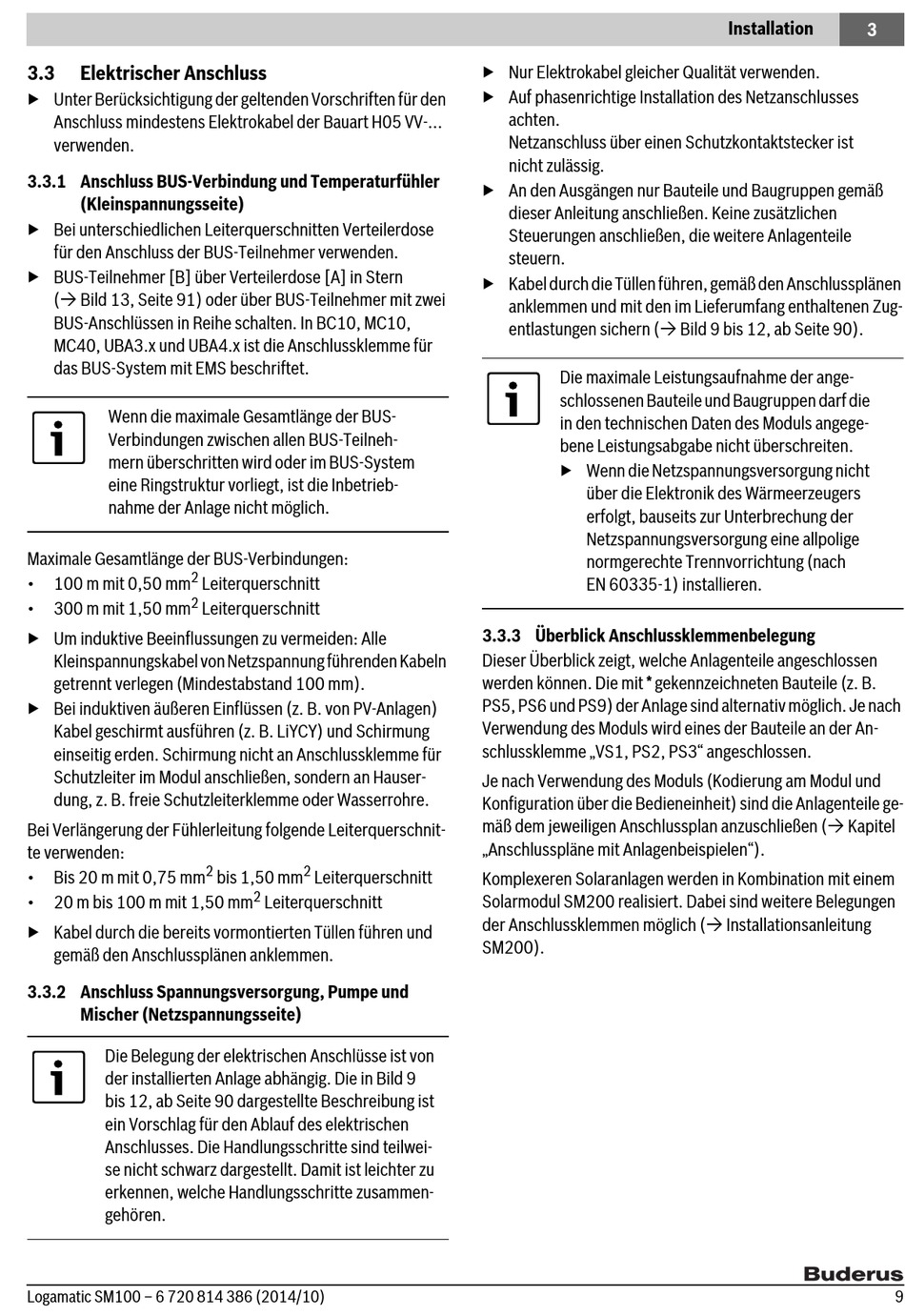

3.3
Elektrischer Anschluss
▶ Unter Berücksichtigung der geltenden Vorschriften für den
Anschluss mindestens Elektrokabel der Bauart H05 VV-...
verwenden.
3.3.1 Anschluss BUS-Verbindung und Temperaturfühler
(Kleinspannungsseite)
▶ Bei unterschiedlichen Leiterquerschnitten Verteilerdose
für den Anschluss der BUS-Teilnehmer verwenden.
▶ BUS-Teilnehmer [B] über Verteilerdose [A] in Stern
( Bild 13, Seite 91) oder über BUS-Teilnehmer mit zwei
BUS-Anschlüssen in Reihe schalten. In BC10, MC10,
MC40, UBA3.x und UBA4.x ist die Anschlussklemme für
das BUS-System mit EMS beschriftet.
Wenn die maximale Gesamtlänge der BUS-
Verbindungen zwischen allen BUS-Teilneh-
mern überschritten wird oder im BUS-System
eine Ringstruktur vorliegt, ist die Inbetrieb-
nahme der Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
•
100 m mit 0,50 mm
2
•
300 m mit 1,50 mm
▶ Um induktive Beeinflussungen zu vermeiden: Alle
Kleinspannungskabel von Netzspannung führenden Kabeln
getrennt verlegen (Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen)
Kabel geschirmt ausführen (z. B. LiYCY) und Schirmung
einseitig erden. Schirmung nicht an Anschlussklemme für
Schutzleiter im Modul anschließen, sondern an Hauser-
dung, z. B. freie Schutzleiterklemme oder Wasserrohre.
Bei Verlängerung der Fühlerleitung folgende Leiterquerschnit-
te verwenden:
•
Bis 20 m mit 0,75 mm
•
20 m bis 100 m mit 1,50 mm
▶ Kabel durch die bereits vormontierten Tüllen führen und
gemäß den Anschlussplänen anklemmen.
3.3.2 Anschluss Spannungsversorgung, Pumpe und
Mischer (Netzspannungsseite)
Die Belegung der elektrischen Anschlüsse ist von
der installierten Anlage abhängig. Die in Bild 9
bis 12, ab Seite 90 dargestellte Beschreibung ist
ein Vorschlag für den Ablauf des elektrischen
Anschlusses. Die Handlungsschritte sind teilwei-
se nicht schwarz dargestellt. Damit ist leichter zu
erkennen, welche Handlungsschritte zusammen-
gehören.
Logamatic SM100 – 6 720 814 386 (2014/10)
Leiterquerschnitt
Leiterquerschnitt
2
2
bis 1,50 mm
Leiterquerschnitt
2
Leiterquerschnitt
▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses
achten.
Netzanschluss über einen Schutzkontaktstecker ist
nicht zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß
dieser Anleitung anschließen. Keine zusätzlichen
Steuerungen anschließen, die weitere Anlagenteile
steuern.
▶ Kabel durch die Tüllen führen, gemäß den Anschlussplänen
anklemmen und mit den im Lieferumfang enthaltenen Zug-
entlastungen sichern ( Bild 9 bis 12, ab Seite 90).
Die maximale Leistungsaufnahme der ange-
schlossenen Bauteile und Baugruppen darf die
in den technischen Daten des Moduls angege-
bene Leistungsabgabe nicht überschreiten.
▶ Wenn die Netzspannungsversorgung nicht
über die Elektronik des Wärmeerzeugers
erfolgt, bauseits zur Unterbrechung der
Netzspannungsversorgung eine allpolige
normgerechte Trennvorrichtung (nach
EN 60335-1) installieren.
3.3.3 Überblick Anschlussklemmenbelegung
Dieser Überblick zeigt, welche Anlagenteile angeschlossen
werden können. Die mit * gekennzeichneten Bauteile (z. B.
PS5, PS6 und PS9) der Anlage sind alternativ möglich. Je nach
Verwendung des Moduls wird eines der Bauteile an der An-
schlussklemme „VS1, PS2, PS3" angeschlossen.
Je nach Verwendung des Moduls (Kodierung am Modul und
Konfiguration über die Bedieneinheit) sind die Anlagenteile ge-
mäß dem jeweiligen Anschlussplan anzuschließen ( Kapitel
„Anschlusspläne mit Anlagenbeispielen").
Komplexeren Solaranlagen werden in Kombination mit einem
Solarmodul SM200 realisiert. Dabei sind weitere Belegungen
der Anschlussklemmen möglich ( Installationsanleitung
SM200).
Installation
3
9
