Angaben zum Produkt
2

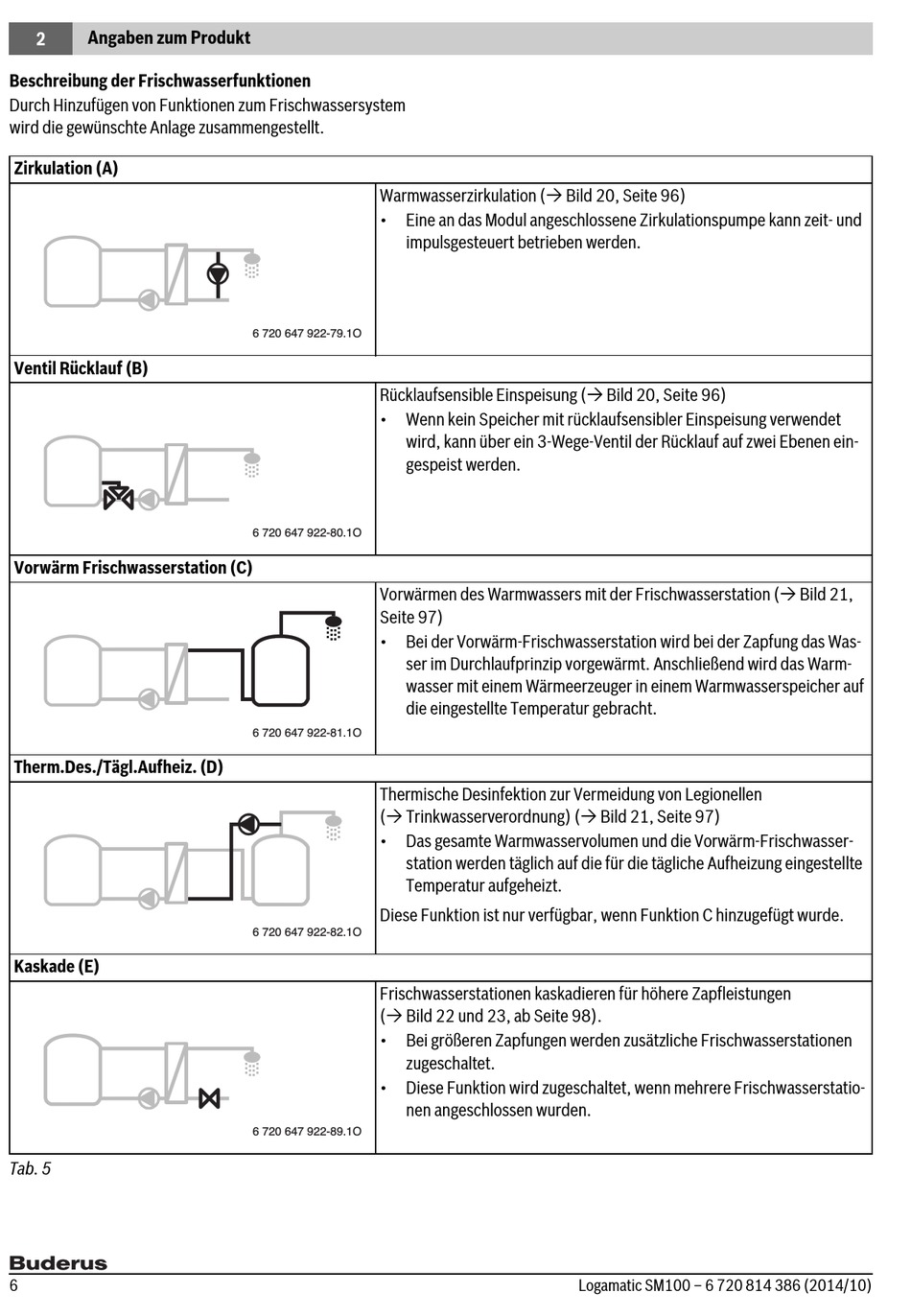

Beschreibung der Frischwasserfunktionen
Durch Hinzufügen von Funktionen zum Frischwassersystem
wird die gewünschte Anlage zusammengestellt.
Zirkulation (A)
Ventil Rücklauf (B)
Vorwärm Frischwasserstation (C)
Therm.Des./Tägl.Aufheiz. (D)
Kaskade (E)
Tab. 5
6
Warmwasserzirkulation ( Bild 20, Seite 96)
• Eine an das Modul angeschlossene Zirkulationspumpe kann zeit- und
impulsgesteuert betrieben werden.
6 720 647 922-79.1O
Rücklaufsensible Einspeisung ( Bild 20, Seite 96)
• Wenn kein Speicher mit rücklaufsensibler Einspeisung verwendet
wird, kann über ein 3-Wege-Ventil der Rücklauf auf zwei Ebenen ein-
gespeist werden.
6 720 647 922-80.1O
Vorwärmen des Warmwassers mit der Frischwasserstation ( Bild 21,
Seite 97)
• Bei der Vorwärm-Frischwasserstation wird bei der Zapfung das Was-
ser im Durchlaufprinzip vorgewärmt. Anschließend wird das Warm-
wasser mit einem Wärmeerzeuger in einem Warmwasserspeicher auf
die eingestellte Temperatur gebracht.
6 720 647 922-81.1O
Thermische Desinfektion zur Vermeidung von Legionellen
( Trinkwasserverordnung) ( Bild 21, Seite 97)
• Das gesamte Warmwasservolumen und die Vorwärm-Frischwasser-
station werden täglich auf die für die tägliche Aufheizung eingestellte
Temperatur aufgeheizt.
Diese Funktion ist nur verfügbar, wenn Funktion C hinzugefügt wurde.
6 720 647 922-82.1O
Frischwasserstationen kaskadieren für höhere Zapfleistungen
( Bild 22 und 23, ab Seite 98).
• Bei größeren Zapfungen werden zusätzliche Frischwasserstationen
zugeschaltet.
• Diese Funktion wird zugeschaltet, wenn mehrere Frischwasserstatio-
nen angeschlossen wurden.
6 720 647 922-89.1O
