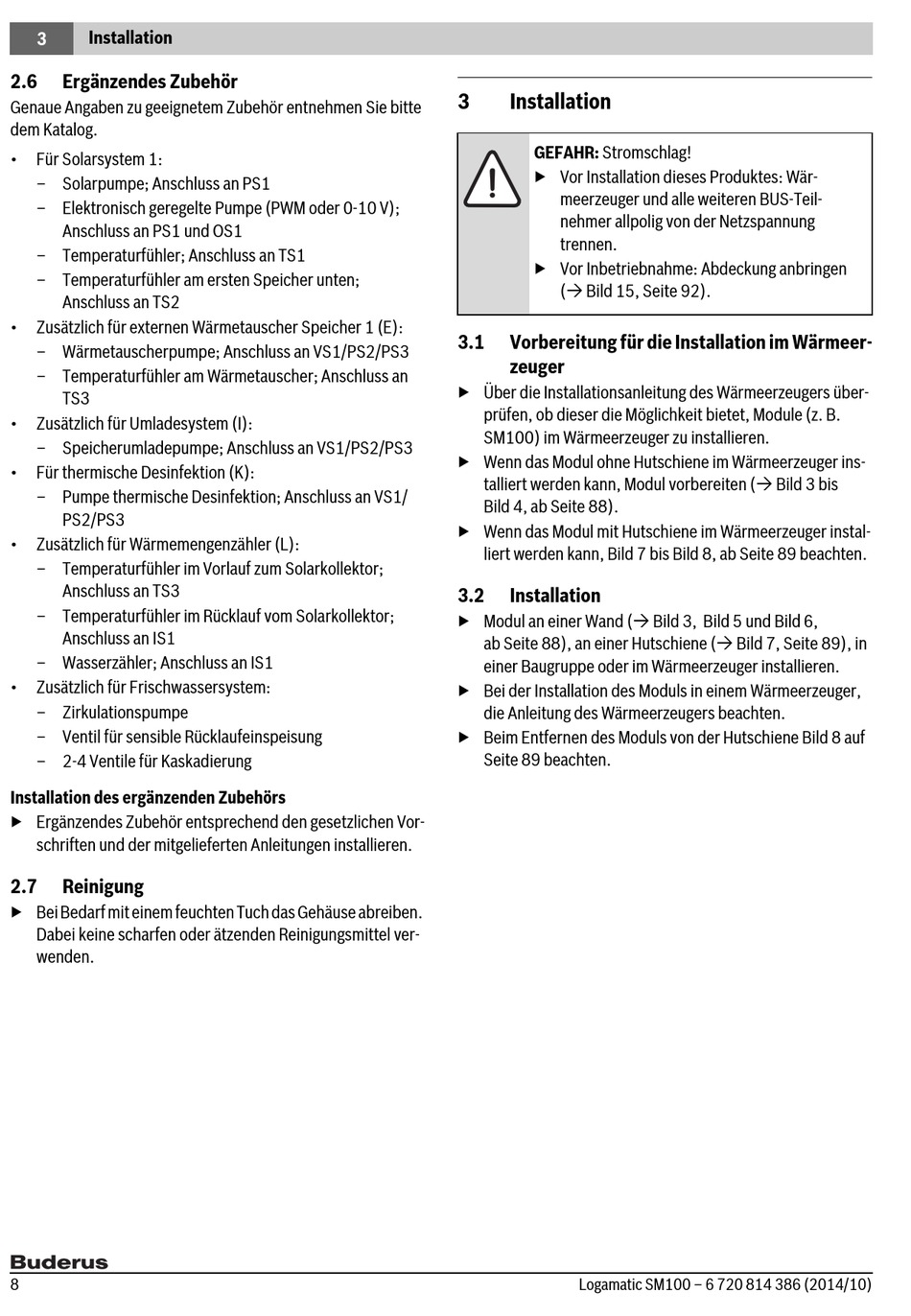

Installation

3
2.6 Ergänzendes Zubehör
Genaue Angaben zu geeignetem Zubehör entnehmen Sie bitte
dem Katalog.
• Für Solarsystem 1:
– Solarpumpe; Anschluss an PS1
– Elektronisch geregelte Pumpe (PWM oder 0-10 V);
Anschluss an PS1 und OS1
– Temperaturfühler; Anschluss an TS1
– Temperaturfühler am ersten Speicher unten;
Anschluss an TS2
• Zusätzlich für externen Wärmetauscher Speicher 1 (E):
– Wärmetauscherpumpe; Anschluss an VS1/PS2/PS3
– Temperaturfühler am Wärmetauscher; Anschluss an
TS3
• Zusätzlich für Umladesystem (I):
– Speicherumladepumpe; Anschluss an VS1/PS2/PS3
• Für thermische Desinfektion (K):
– Pumpe thermische Desinfektion; Anschluss an VS1/
PS2/PS3
• Zusätzlich für Wärmemengenzähler (L):
– Temperaturfühler im Vorlauf zum Solarkollektor;
Anschluss an TS3
– Temperaturfühler im Rücklauf vom Solarkollektor;
Anschluss an IS1
– Wasserzähler; Anschluss an IS1
• Zusätzlich für Frischwassersystem:
– Zirkulationspumpe
– Ventil für sensible Rücklaufeinspeisung
– 2-4 Ventile für Kaskadierung
Installation des ergänzenden Zubehörs
▶ Ergänzendes Zubehör entsprechend den gesetzlichen Vor-
schriften und der mitgelieferten Anleitungen installieren.
2.7

Reinigung

▶ Bei Bedarf mit einem feuchten Tuch das Gehäuse abreiben.
Dabei keine scharfen oder ätzenden Reinigungsmittel ver-
wenden.
8
3 Installation
GEFAHR: Stromschlag!
▶ Vor Installation dieses Produktes: Wär-
meerzeuger und alle weiteren BUS-Teil-
nehmer allpolig von der Netzspannung
trennen.
▶ Vor Inbetriebnahme: Abdeckung anbringen
( Bild 15, Seite 92).
3.1 Vorbereitung für die Installation im Wärmeer-
zeuger
▶ Über die Installationsanleitung des Wärmeerzeugers über-
prüfen, ob dieser die Möglichkeit bietet, Module (z. B.
SM100) im Wärmeerzeuger zu installieren.
▶ Wenn das Modul ohne Hutschiene im Wärmeerzeuger ins-
talliert werden kann, Modul vorbereiten ( Bild 3 bis
Bild 4, ab Seite 88).
▶ Wenn das Modul mit Hutschiene im Wärmeerzeuger instal-
liert werden kann, Bild 7 bis Bild 8, ab Seite 89 beachten.
3.2 Installation
▶ Modul an einer Wand ( Bild 3, Bild 5 und Bild 6,
ab Seite 88), an einer Hutschiene ( Bild 7, Seite 89), in
einer Baugruppe oder im Wärmeerzeuger installieren.
▶ Bei der Installation des Moduls in einem Wärmeerzeuger,
die Anleitung des Wärmeerzeugers beachten.
▶ Beim Entfernen des Moduls von der Hutschiene Bild 8 auf
Seite 89 beachten.
Logamatic SM100 – 6 720 814 386 (2014/10)
