Installation
3
VS1,
PS2, PS3
N 74 75
N L
M
PS5*

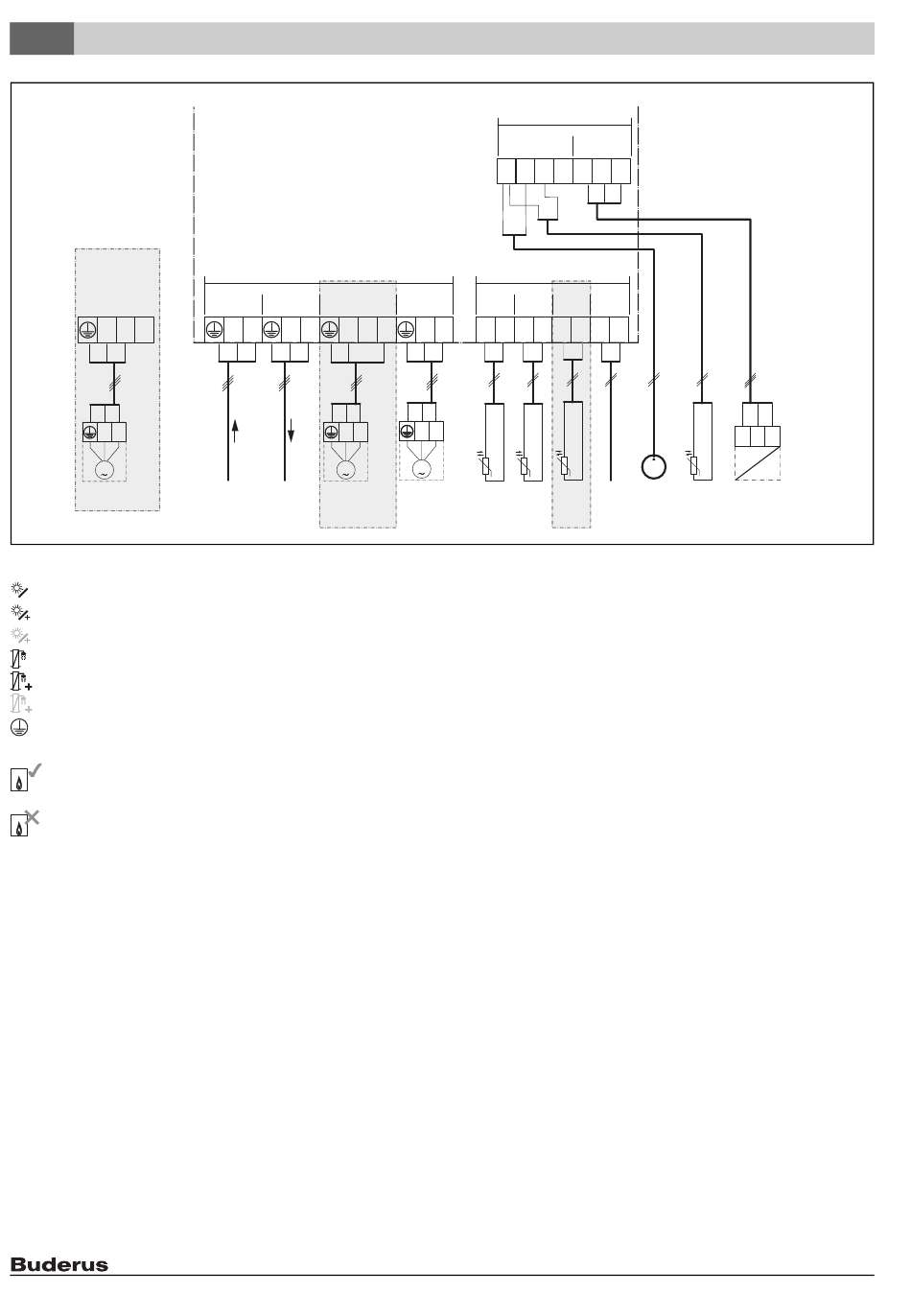

Legende zum Bild oben und zu Bild 17 bis 19, ab Seite 93:
Solarsystem
Funktion
weitere Funktion (grau dargestellt)
Frischwassersystem
Funktion
weitere Funktion (grau dargestellt)
Schutzleiter
ϑ
Temperatur/Temperaturfühler
BUS-Verbindung zwischen Wärmeerzeuger und
Modul
keine BUS-Verbindung zwischen Wärmeerzeuger
und Modul
Anschlussklemmenbezeichnungen:
230 V AC Anschluss Netzspannung
BUS
Anschluss BUS-System
OS1
Anschluss Drehzahlregelung Pumpe (PWM oder
0 – 10 V) (Output Solar) / Klemmenbelegung:
1 – Masse; 2 – PWM/0-10V Ausgang (Output);
3 – PWM Eingang (Input, optional)
PS1...3
Anschluss Pumpe (Pump Solar)
TS1...3
Anschluss Temperaturfühler (Temperature sensor
Solar)
VS1
Anschluss 3-Wege-Ventil oder 3-Wege-Mischer
(Valve Solar)
IS1
Anschluss für Wärmemengenzählung (Input Solar)
Klemmenbelegung: 1 – Masse (Wasserzähler und
Temperaturfühler); 2 – Durchfluss (Wasserzähler);
3 – Temperatur (Temperaturfühler); 4 – 5 VDC
(Spannungsversorgung für Vortexsensoren)
10
SM100
120/230 V AC
VS1, PS2, PS3
120/230VAC 120/230VAC
N L
N
L
N 74
N L
M
230 VAC
230 VAC
PS6*
PS9*
≤ 24 V
IS1
1
2
3
≤ 24 V
PS1
TS1 TS2
75
N 63
1 2 1 2
N L
M
PS1
TS1 TS2
Bestandteile der Solaranlagen:
230 V AC Netzspannung
BUS
BUS-System EMS plus
PS1
Solarpumpe Kollektorfeld 1
PS5
Speicherladepumpe bei Verwendung eines exter-
nen Wärmetauschers
PS6
Speicherumladepumpe für Umladesystem ohne
Wärmetauscher (und thermische Desinfektion)
PS9
Pumpe thermische Desinfektion
PS11
Pumpe auf Seite der Wärmequelle (Primärseite)
PS13
Zirkulationspumpe
SM100
Modul für Standardsolaranlagen
TS1
Temperaturfühler Kollektorfeld 1
TS2
Temperaturfühler Speicher 1 unten
TS6
Temperaturfühler Wärmetauscher
TS9
Temperaturfühler Speicher 3 oben, Anschluss z. B.
am Wärmeerzeuger (nicht am SM100 anschließen)
TS12
Temperaturfühler im Vorlauf zum Solarkollektor
(Wärmemengenzähler)
TS13
Temperaturfühler im Rücklauf vom Solarkollektor
(Wärmemengenzähler) 7
TS17
Temperaturfühler am Wärmetauscher (Warmwas-
ser (Sekundärseite)
TS21
Temperaturfühler am Wärmetauscher (Vorlauf,
Primärseite)
VS5
3-Wege-Ventil im Rücklauf
VS6
Ventil für Kaskade
WM1
Wasserzähler (Water Meter)
OS1
4 1
2 3
TS3
BUS
1 2
1 2
V
TS6*
WM1
TS13
BUS
TS12*
6 720 646 819-38.1O
Logamatic SM100 – 6 720 814 386 (2014/10)
1 2 3
PWM
0-10V
PS1
