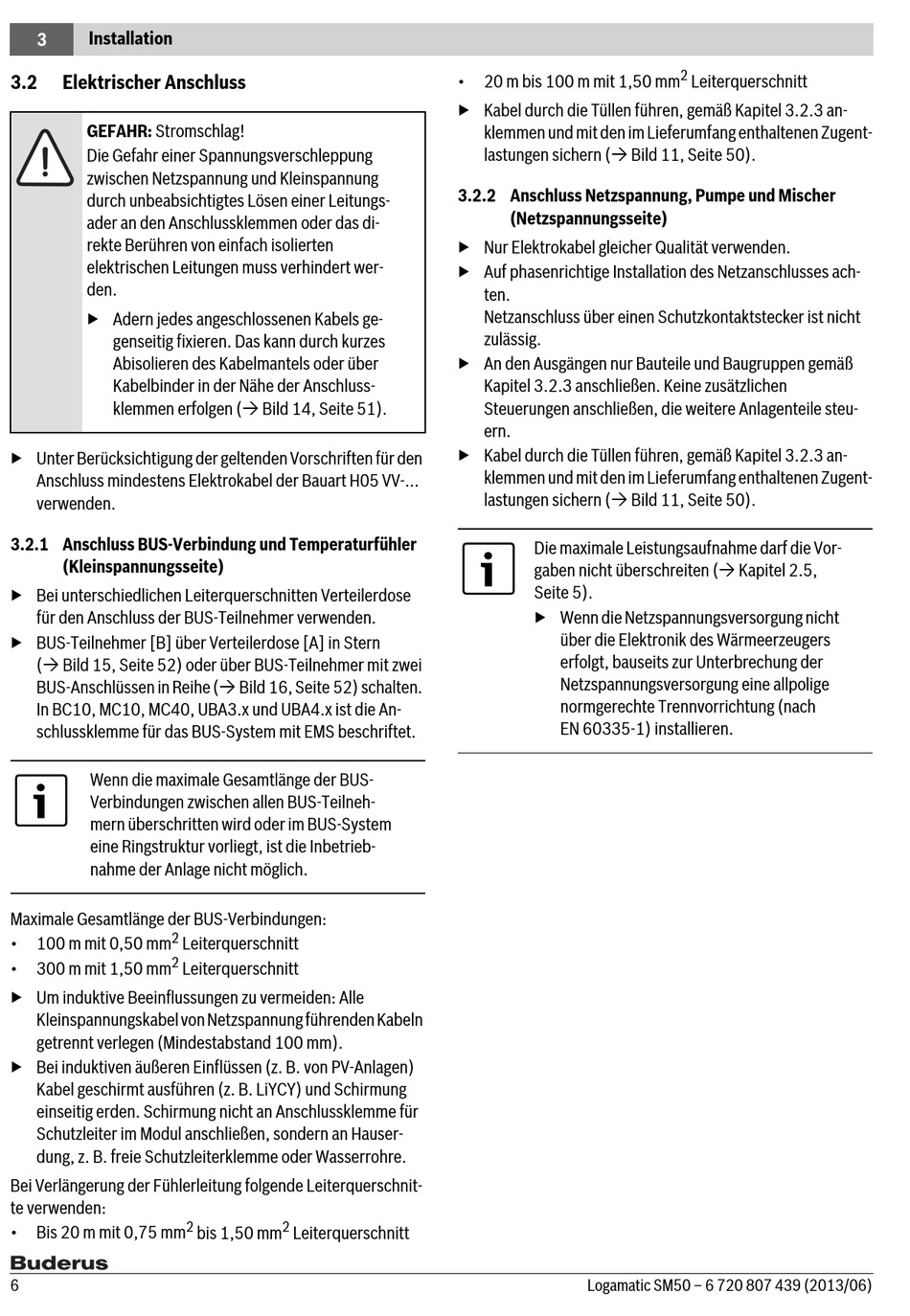

Installation
3
3.2

Elektrischer Anschluss

GEFAHR: Stromschlag!
Die Gefahr einer Spannungsverschleppung
zwischen Netzspannung und Kleinspannung
durch unbeabsichtigtes Lösen einer Leitungs-
ader an den Anschlussklemmen oder das di-
rekte Berühren von einfach isolierten
elektrischen Leitungen muss verhindert wer-
den.
▶ Adern jedes angeschlossenen Kabels ge-
genseitig fixieren. Das kann durch kurzes
Abisolieren des Kabelmantels oder über
Kabelbinder in der Nähe der Anschluss-
klemmen erfolgen ( Bild 14, Seite 51).
▶ Unter Berücksichtigung der geltenden Vorschriften für den
Anschluss mindestens Elektrokabel der Bauart H05 VV-...
verwenden.
3.2.1 Anschluss BUS-Verbindung und Temperaturfühler

(Kleinspannungsseite)

▶ Bei unterschiedlichen Leiterquerschnitten Verteilerdose
für den Anschluss der BUS-Teilnehmer verwenden.
▶ BUS-Teilnehmer [B] über Verteilerdose [A] in Stern
( Bild 15, Seite 52) oder über BUS-Teilnehmer mit zwei
BUS-Anschlüssen in Reihe ( Bild 16, Seite 52) schalten.
In BC10, MC10, MC40, UBA3.x und UBA4.x ist die An-
schlussklemme für das BUS-System mit EMS beschriftet.
Wenn die maximale Gesamtlänge der BUS-
Verbindungen zwischen allen BUS-Teilneh-
mern überschritten wird oder im BUS-System
eine Ringstruktur vorliegt, ist die Inbetrieb-
nahme der Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
• 100 m mit 0,50 mm
2
• 300 m mit 1,50 mm
▶ Um induktive Beeinflussungen zu vermeiden: Alle
Kleinspannungskabel von Netzspannung führenden Kabeln
getrennt verlegen (Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen)
Kabel geschirmt ausführen (z. B. LiYCY) und Schirmung
einseitig erden. Schirmung nicht an Anschlussklemme für
Schutzleiter im Modul anschließen, sondern an Hauser-
dung, z. B. freie Schutzleiterklemme oder Wasserrohre.
Bei Verlängerung der Fühlerleitung folgende Leiterquerschnit-
te verwenden:
• Bis 20 m mit 0,75 mm
6
Leiterquerschnitt
Leiterquerschnitt
2 2
bis 1,50 mm Leiterquerschnitt
• 20 m bis 100 m mit 1,50 mm
▶ Kabel durch die Tüllen führen, gemäß Kapitel 3.2.3 an-
klemmen und mit den im Lieferumfang enthaltenen Zugent-
lastungen sichern ( Bild 11, Seite 50).
3.2.2 Anschluss Netzspannung, Pumpe und Mischer

(Netzspannungsseite)

▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses ach-
ten.
Netzanschluss über einen Schutzkontaktstecker ist nicht
zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß
Kapitel 3.2.3 anschließen. Keine zusätzlichen
Steuerungen anschließen, die weitere Anlagenteile steu-
ern.
▶ Kabel durch die Tüllen führen, gemäß Kapitel 3.2.3 an-
klemmen und mit den im Lieferumfang enthaltenen Zugent-
lastungen sichern ( Bild 11, Seite 50).
Die maximale Leistungsaufnahme darf die Vor-
gaben nicht überschreiten ( Kapitel 2.5,
Seite 5).
▶ Wenn die Netzspannungsversorgung nicht
über die Elektronik des Wärmeerzeugers
erfolgt, bauseits zur Unterbrechung der
Netzspannungsversorgung eine allpolige
normgerechte Trennvorrichtung (nach
EN 60335-1) installieren.
Logamatic SM50 – 6 720 807 439 (2013/06)
2
Leiterquerschnitt
