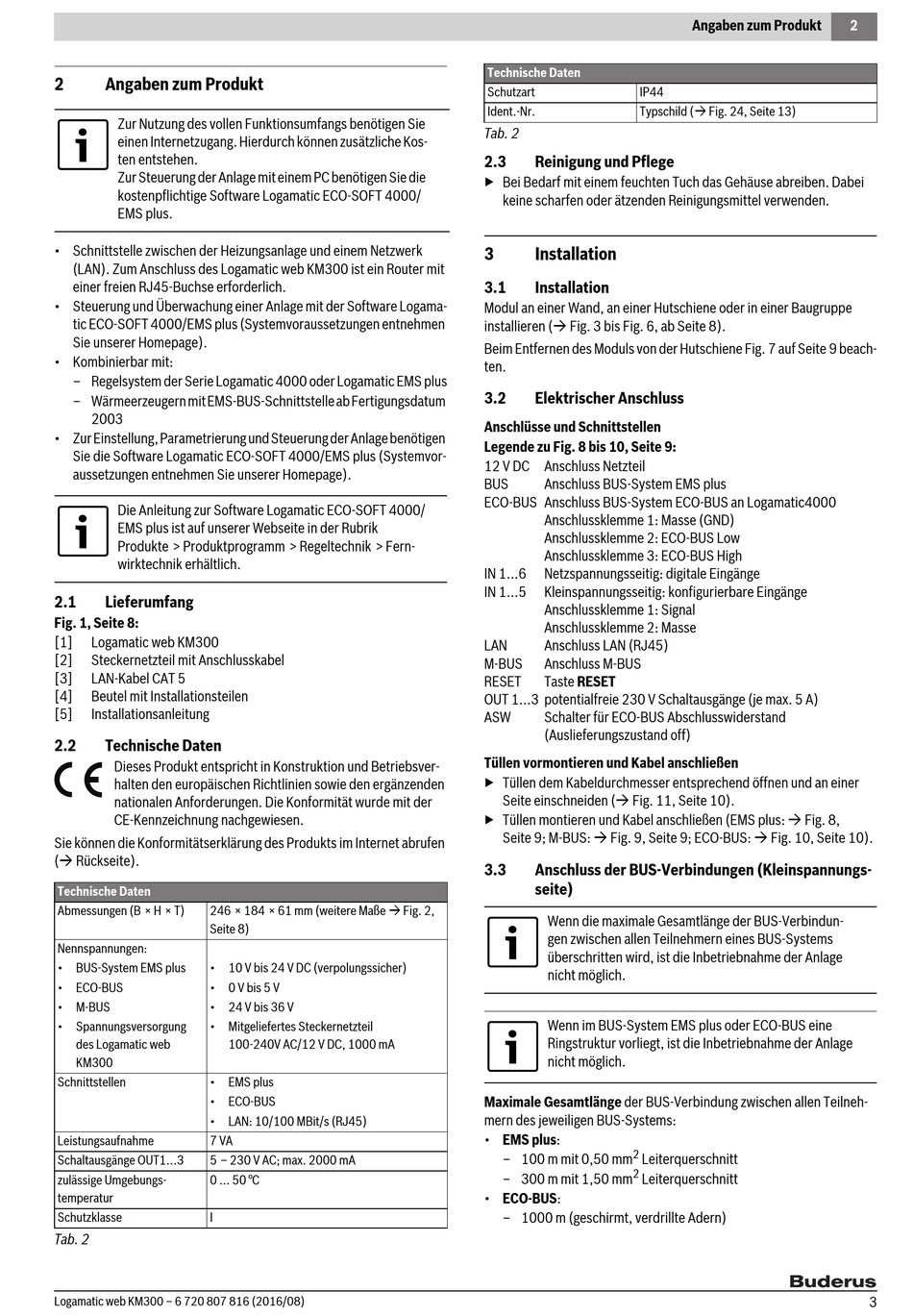

Angaben zum Produkt

Zur Nutzung des vollen Funktionsumfangs benötigen Sie
einen Internetzugang. Hierdurch können zusätzliche Kos-
ten entstehen.
Zur Steuerung der Anlage mit einem PC benötigen Sie die
kostenpflichtige Software Logamatic ECO-SOFT 4000/
EMS plus.
• Schnittstelle zwischen der Heizungsanlage und einem Netzwerk
(LAN). Zum Anschluss des Logamatic web KM300 ist ein Router mit
einer freien RJ45-Buchse erforderlich.
• Steuerung und Überwachung einer Anlage mit der Software Logama-
tic ECO-SOFT 4000/EMS plus (Systemvoraussetzungen entnehmen
Sie unserer Homepage).
• Kombinierbar mit:
– Regelsystem der Serie Logamatic 4000 oder Logamatic EMS plus
– Wärmeerzeugern mit EMS-BUS-Schnittstelle ab Fertigungsdatum
2003
• Zur Einstellung, Parametrierung und Steuerung der Anlage benötigen
Sie die Software Logamatic ECO-SOFT 4000/EMS plus (Systemvor-
aussetzungen entnehmen Sie unserer Homepage).
Die Anleitung zur Software Logamatic ECO-SOFT 4000/
EMS plus ist auf unserer Webseite in der Rubrik
Produkte > Produktprogramm > Regeltechnik > Fern-
wirktechnik erhältlich.
2.1

Lieferumfang

Fig. 1, Seite 8:
[1] Logamatic web KM300
[2] Steckernetzteil mit Anschlusskabel
[3] LAN-Kabel CAT 5
[4] Beutel mit Installationsteilen
[5] Installationsanleitung
2.2

Technische Daten

Dieses Produkt entspricht in Konstruktion und Betriebsver-
halten den europäischen Richtlinien sowie den ergänzenden
nationalen Anforderungen. Die Konformität wurde mit der
CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts im Internet abrufen
( Rückseite).
Technische Daten
246 × 184 × 61 mm (weitere Maße  Fig. 2,
Abmessungen (B × H × T)
Seite 8)
Nennspannungen:
• BUS-System EMS plus • 10 V bis 24 V DC (verpolungssicher)
• ECO-BUS • 0 V bis 5 V
• M-BUS • 24 V bis 36 V
• Spannungsversorgung • Mitgeliefertes Steckernetzteil
des Logamatic web
KM300
Schnittstellen • EMS plus
• ECO-BUS
• LAN: 10/100 MBit/s (RJ45)
Leistungsaufnahme 7 VA
Schaltausgänge OUT1...3 5 – 230 V AC; max. 2000 mA
zulässige Umgebungs- 0 ... 50 °C
temperatur
Schutzklasse I
Tab. 2
Logamatic web KM300 – 6 720 807 816 (2016/08)
100-240V AC/12 V DC, 1000 mA
Technische Daten
Schutzart IP44
Ident.-Nr. Typschild ( Fig. 24, Seite 13)
Tab. 2
2.3

Reinigung und Pflege

▶ Bei Bedarf mit einem feuchten Tuch das Gehäuse abreiben. Dabei
keine scharfen oder ätzenden Reinigungsmittel verwenden.
3

Installation

3.1 Installation
Modul an einer Wand, an einer Hutschiene oder in einer Baugruppe
installieren ( Fig. 3 bis Fig. 6, ab Seite 8).
Beim Entfernen des Moduls von der Hutschiene Fig. 7 auf Seite 9 beach-
ten.
3.2

Elektrischer Anschluss

Anschlüsse und Schnittstellen
Legende zu Fig. 8 bis 10, Seite 9:
12 V DC Anschluss Netzteil
BUS Anschluss BUS-System EMS plus
ECO-BUS Anschluss BUS-System ECO-BUS an Logamatic4000
Anschlussklemme 1: Masse (GND)
Anschlussklemme 2: ECO-BUS Low
Anschlussklemme 3: ECO-BUS High
IN 1...6 Netzspannungsseitig: digitale Eingänge
IN 1...5 Kleinspannungsseitig: konfigurierbare Eingänge
Anschlussklemme 1: Signal
Anschlussklemme 2: Masse
LAN Anschluss LAN (RJ45)
M-BUS Anschluss M-BUS
RESET Taste RESET
OUT 1...3 potentialfreie 230 V Schaltausgänge (je max. 5 A)
ASW Schalter für ECO-BUS Abschlusswiderstand
(Auslieferungszustand off)
Tüllen vormontieren und Kabel anschließen
▶ Tüllen dem Kabeldurchmesser entsprechend öffnen und an einer
Seite einschneiden ( Fig. 11, Seite 10).
▶ Tüllen montieren und Kabel anschließen (EMS plus:  Fig. 8,
Seite 9; M-BUS:  Fig. 9, Seite 9; ECO-BUS:  Fig. 10, Seite 10).
3.3 Anschluss der BUS-Verbindungen (Kleinspannungs-
seite)
Wenn die maximale Gesamtlänge der BUS-Verbindun-
gen zwischen allen Teilnehmern eines BUS-Systems
überschritten wird, ist die Inbetriebnahme der Anlage
nicht möglich.
Wenn im BUS-System EMS plus oder ECO-BUS eine
Ringstruktur vorliegt, ist die Inbetriebnahme der Anlage
nicht möglich.
Maximale Gesamtlänge der BUS-Verbindung zwischen allen Teilneh-
mern des jeweiligen BUS-Systems:
• EMS plus:
2
– 100 m mit 0,50 mm Leiterquerschnitt
2
– 300 m mit 1,50 mm Leiterquerschnitt
• ECO-BUS:
– 1000 m (geschirmt, verdrillte Adern)
