2.2

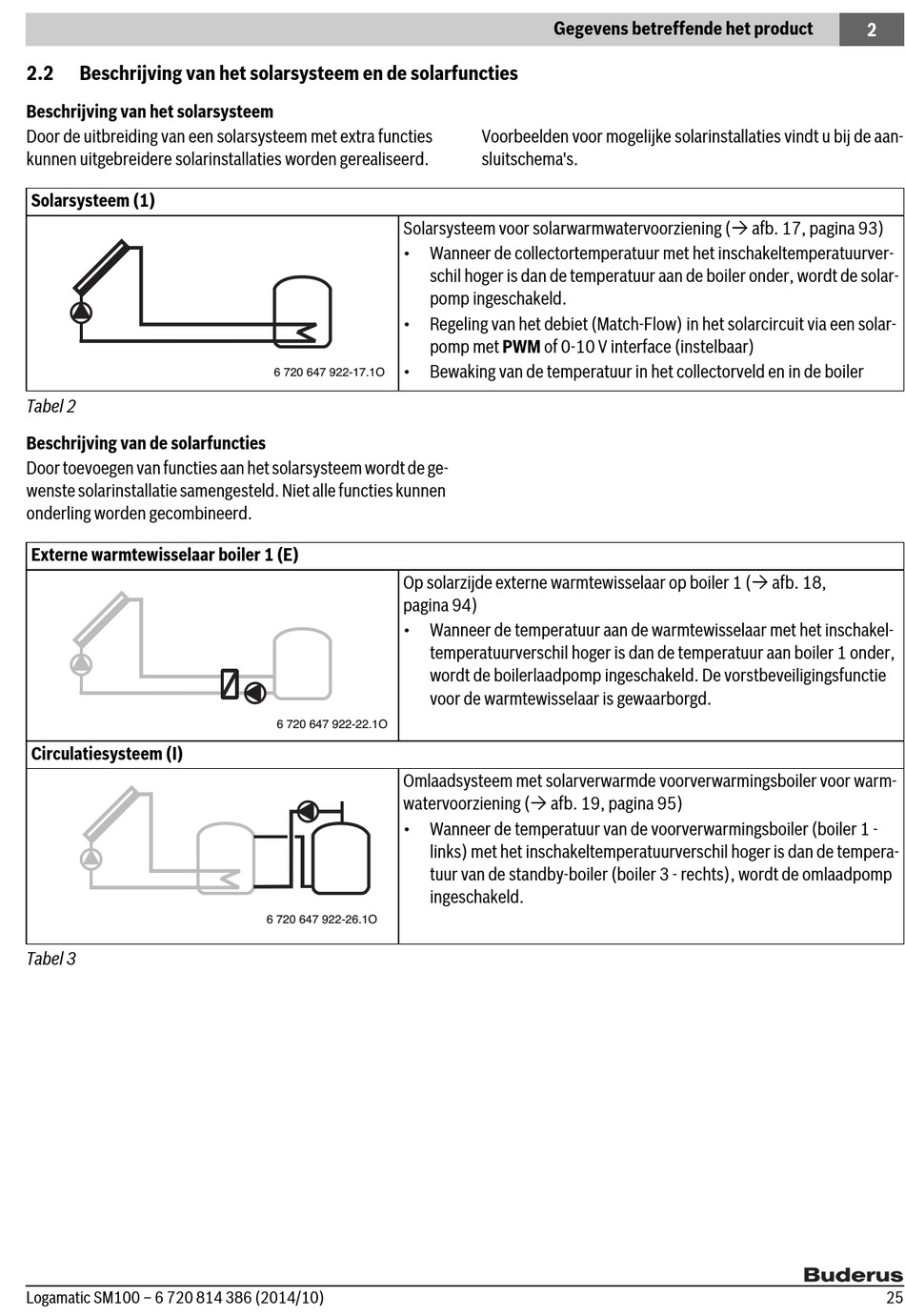

Beschrijving van het solarsysteem en de solarfuncties

Beschrijving van het solarsysteem
Door de uitbreiding van een solarsysteem met extra functies
kunnen uitgebreidere solarinstallaties worden gerealiseerd.
Solarsysteem (1)
Tabel 2
Beschrijving van de solarfuncties
Door toevoegen van functies aan het solarsysteem wordt de ge-
wenste solarinstallatie samengesteld. Niet alle functies kunnen
onderling worden gecombineerd.
Externe warmtewisselaar boiler 1 (E)
Circulatiesysteem (I)
Tabel 3
Logamatic SM100 – 6 720 814 386 (2014/10)
Solarsysteem voor solarwarmwatervoorziening ( afb. 17, pagina 93)
• Wanneer de collectortemperatuur met het inschakeltemperatuurver-
schil hoger is dan de temperatuur aan de boiler onder, wordt de solar-
pomp ingeschakeld.
• Regeling van het debiet (Match-Flow) in het solarcircuit via een solar-
pomp met PWM of 0-10 V interface (instelbaar)
• Bewaking van de temperatuur in het collectorveld en in de boiler
6 720 647 922-17.1O
Op solarzijde externe warmtewisselaar op boiler 1 ( afb. 18,
pagina 94)
• Wanneer de temperatuur aan de warmtewisselaar met het inschakel-
temperatuurverschil hoger is dan de temperatuur aan boiler 1 onder,
wordt de boilerlaadpomp ingeschakeld. De vorstbeveiligingsfunctie
voor de warmtewisselaar is gewaarborgd.
6 720 647 922-22.1O
Omlaadsysteem met solarverwarmde voorverwarmingsboiler voor warm-
watervoorziening ( afb. 19, pagina 95)
• Wanneer de temperatuur van de voorverwarmingsboiler (boiler 1 -
links) met het inschakeltemperatuurverschil hoger is dan de tempera-
tuur van de standby-boiler (boiler 3 - rechts), wordt de omlaadpomp
ingeschakeld.
6 720 647 922-26.1O
Gegevens betreffende het product
Voorbeelden voor mogelijke solarinstallaties vindt u bij de aan-
sluitschema's.
