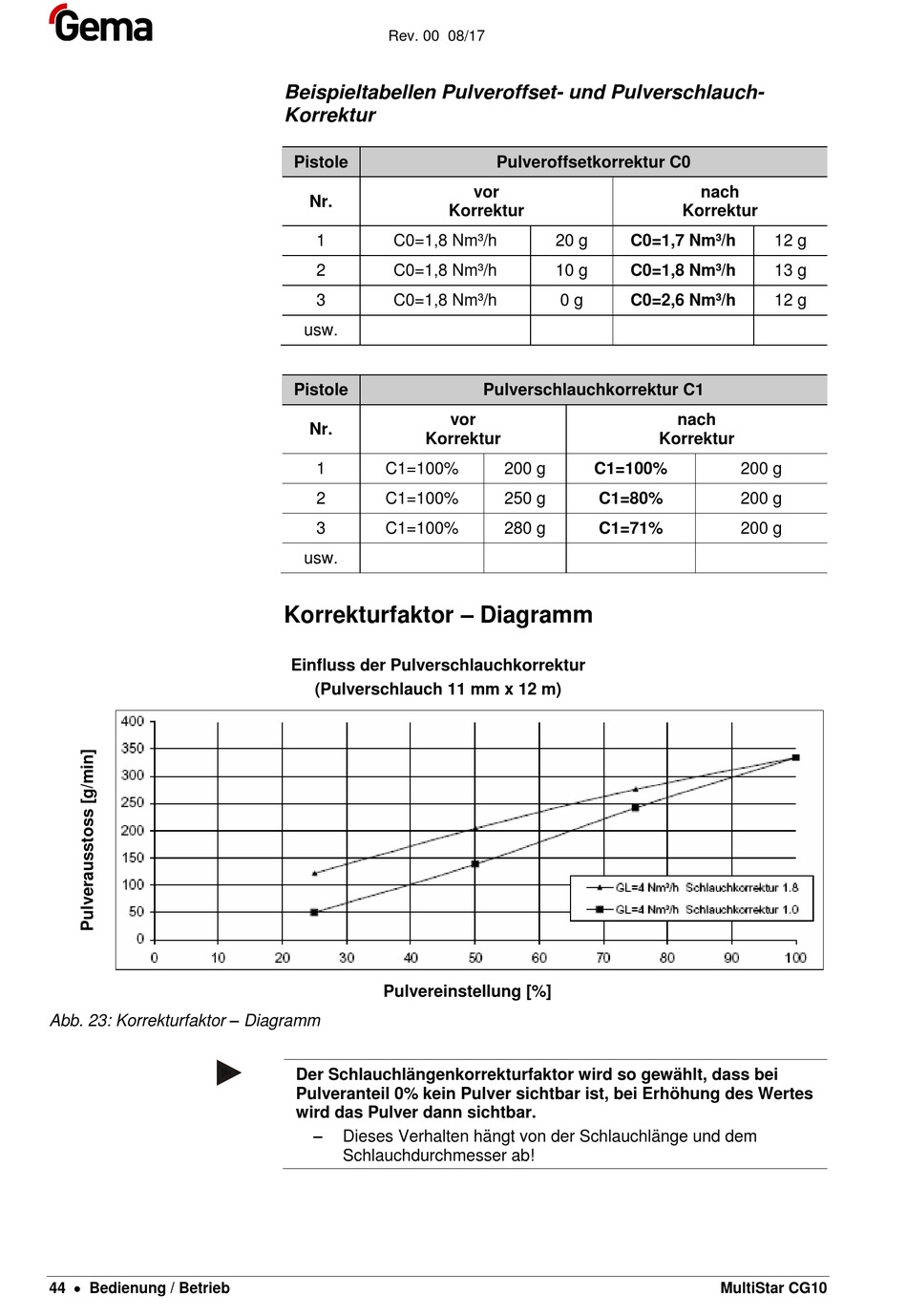

Abb. 23: Korrekturfaktor – Diagramm
44  Bedienung / Betrieb
Rev. 00 08/17
Beispieltabellen Pulveroffset- und Pulverschlauch-
Korrektur
Pistole
Nr.
Korrektur
1 C0=1,8 Nm³/h
2 C0=1,8 Nm³/h
3 C0=1,8 Nm³/h
usw.
Pistole
vor
Nr.
Korrektur
1 C1=100%
2 C1=100%
3 C1=100%
usw.
Korrekturfaktor – Diagramm
Einfluss der Pulverschlauchkorrektur
(Pulverschlauch 11 mm x 12 m)
Pulvereinstellung [%]
Der Schlauchlängenkorrekturfaktor wird so gewählt, dass bei
Pulveranteil 0% kein Pulver sichtbar ist, bei Erhöhung des Wertes
wird das Pulver dann sichtbar.
–
Dieses Verhalten hängt von der Schlauchlänge und dem
Schlauchdurchmesser ab!
Pulveroffsetkorrektur C0
vor
20 g C0=1,7 Nm³/h
10 g C0=1,8 Nm³/h
0 g C0=2,6 Nm³/h
Pulverschlauchkorrektur C1
200 g C1=100%
250 g C1=80%
280 g
C1=71%
nach
Korrektur
12 g
13 g
12 g
nach
Korrektur
200 g
200 g
200 g
MultiStar CG10
