Aufbau und Funktion

MultiStar CG10
Rev. 00 08/17
Die Steuereinheit ist eine intelligente Pistolensteuerung, die es
ermöglicht, gleichzeitig bis zu 12 Pistolen vollständig anzusteuern.
Die Pistolensteuerung besteht aus einem zentralen Steuerteil (für die
Ansteuerung von bis zu 6 Pistolen) und einem optionalen
Erweiterungsmodul MultiStar Extend (für die Ansteuerung von bis zu 6
zusätzlichen Pistolen). Die Programmierung der Applikationsparameter
(Hochspannung, Strom und Pulverausstoss) erfolgt einfach und schnell
über ein zentrales Eingabe- und Displayfeld. Das Erweiterungsmodul wird
über die Zentralsteuerung bedient.

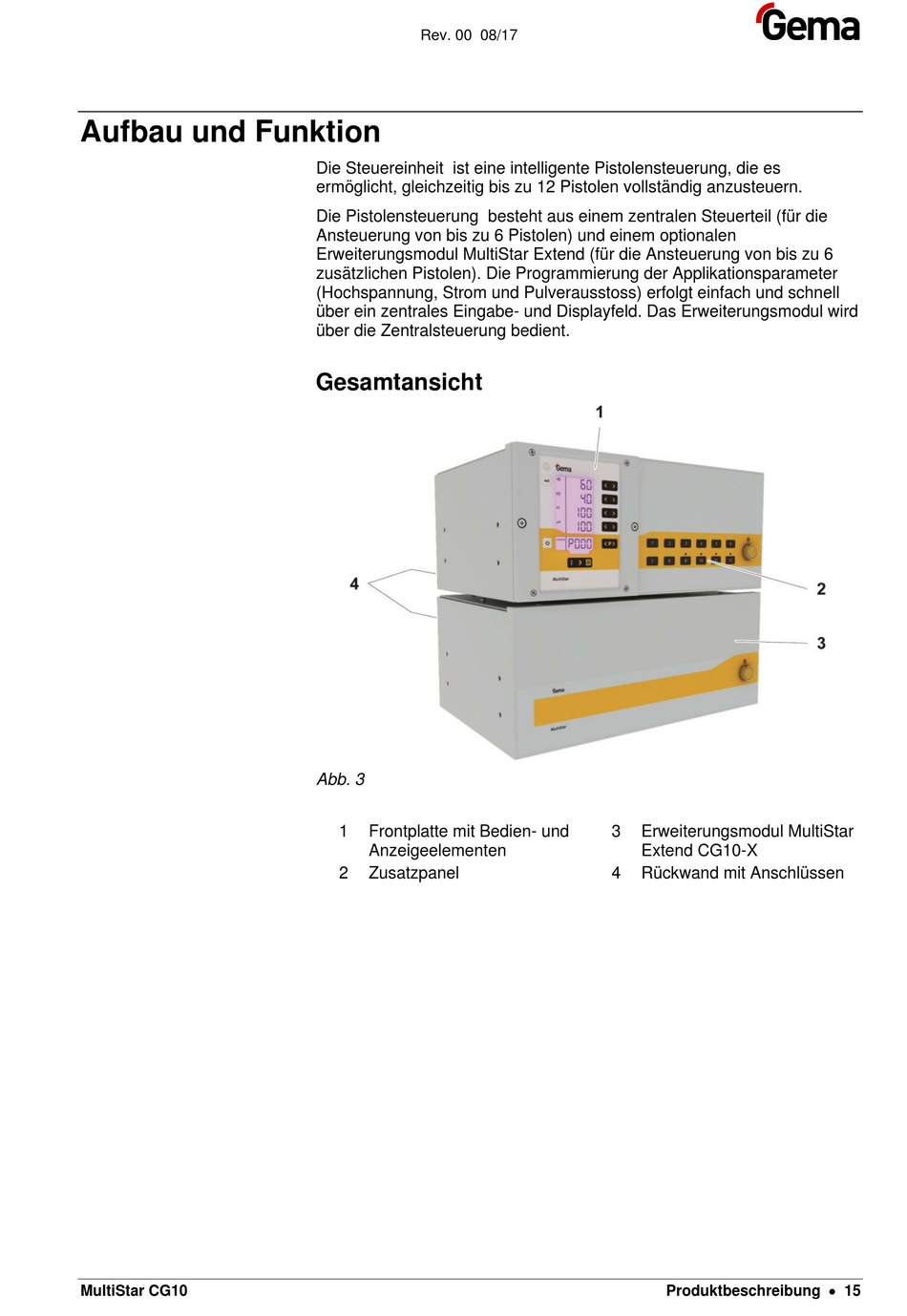

Gesamtansicht

Abb. 3
1 Frontplatte mit Bedien- und
Anzeigeelementen
2 Zusatzpanel
3 Erweiterungsmodul MultiStar
Extend CG10-X
4 Rückwand mit Anschlüssen
