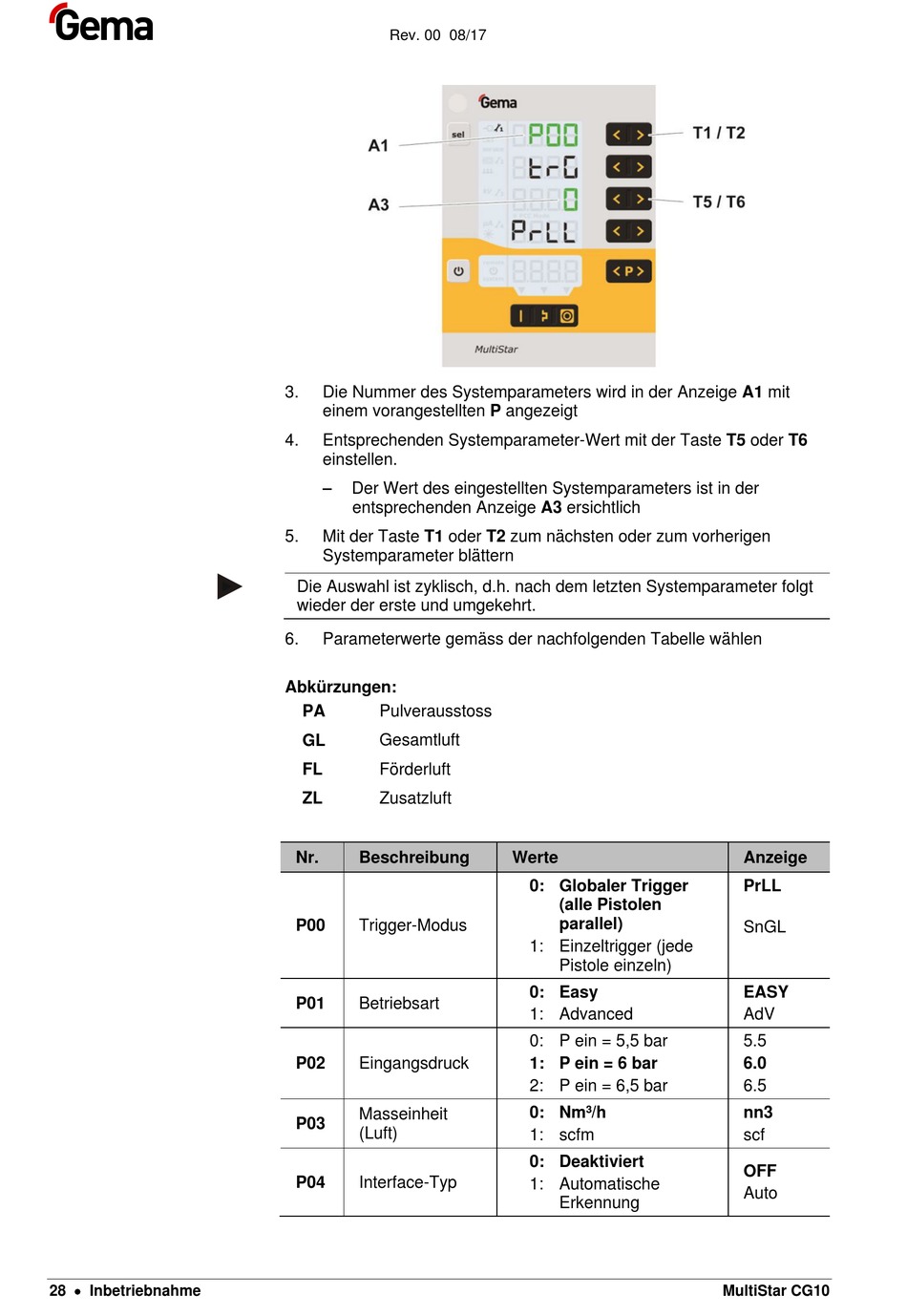

28 Inbetriebnahme
Rev. 00 08/17
3.
Die Nummer des Systemparameters wird in der Anzeige A1 mit
einem vorangestellten P angezeigt
4.
Entsprechenden Systemparameter-Wert mit der Taste T5 oder T6
einstellen.
–
Der Wert des eingestellten Systemparameters ist in der
entsprechenden Anzeige A3 ersichtlich
5.
Mit der Taste T1 oder T2 zum nächsten oder zum vorherigen
Systemparameter blättern
Die Auswahl ist zyklisch, d.h. nach dem letzten Systemparameter folgt
wieder der erste und umgekehrt.
6.
Parameterwerte gemäss der nachfolgenden Tabelle wählen
Abkürzungen:
PA
Pulverausstoss
GL
Gesamtluft
FL
Förderluft
ZL
Zusatzluft
Nr.
Beschreibung
P00
Trigger-Modus
P01
Betriebsart
P02
Eingangsdruck
Masseinheit
P03
(Luft)
Interface-Typ
P04
Werte
0: Globaler Trigger
(alle Pistolen
parallel)
1: Einzeltrigger (jede
Pistole einzeln)
0: Easy
1: Advanced
0: P ein = 5,5 bar
1: P ein = 6 bar
2: P ein = 6,5 bar
0: Nm³/h
1: scfm
0: Deaktiviert
1: Automatische
Erkennung
Anzeige
PrLL
SnGL
EASY
AdV
5.5
6.0
6.5
nn3
scf
OFF
Auto
MultiStar CG10
