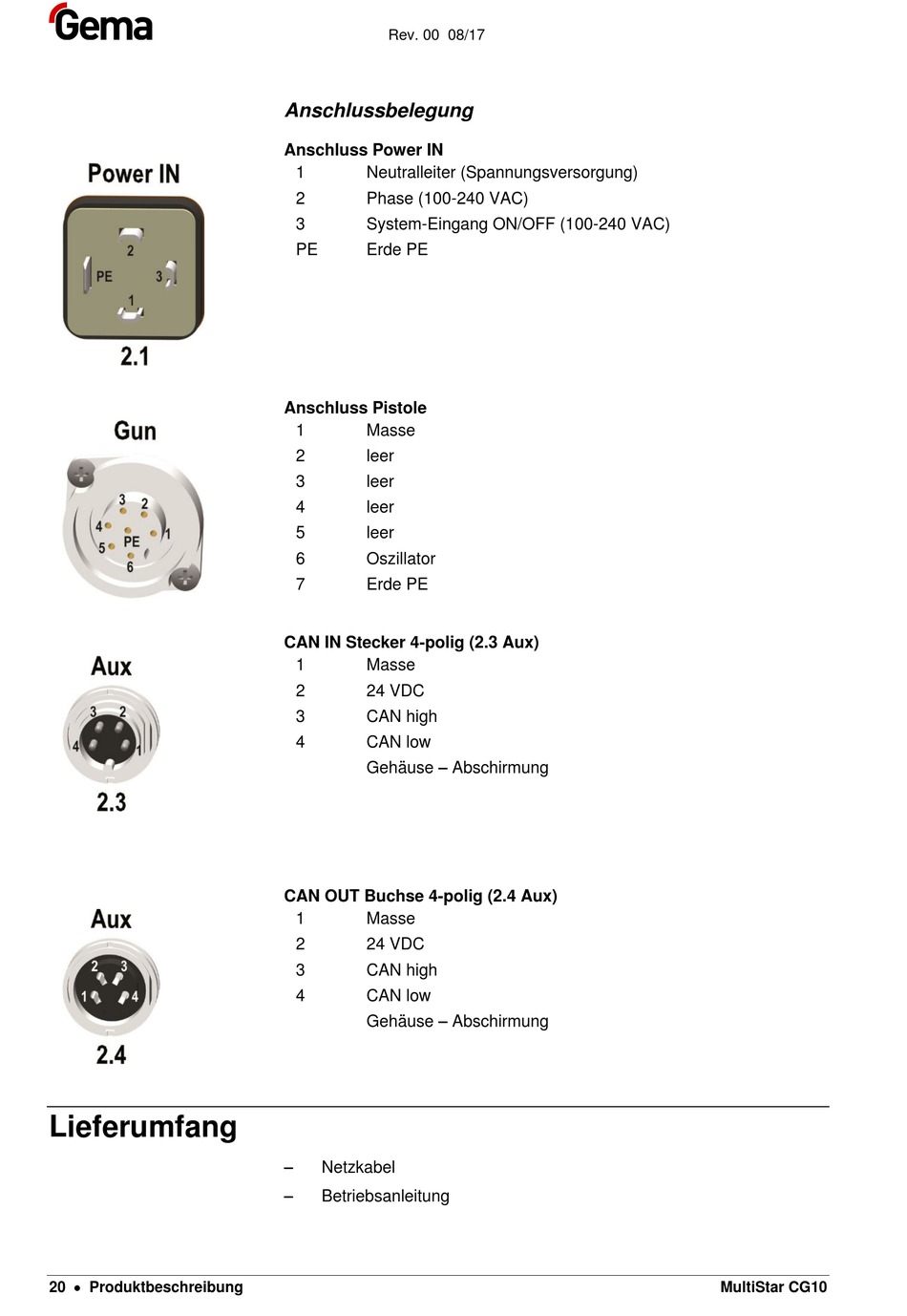

Anschlussbelegung

Anschluss Power IN
1 Neutralleiter (Spannungsversorgung)
2 Phase (100-240 VAC)
3 System-Eingang ON/OFF (100-240 VAC)
PE Erde PE
Anschluss Pistole
1 Masse
2 leer
3 leer
4 leer
5 leer
6 Oszillator
7 Erde PE
CAN IN Stecker 4-polig (2.3 Aux)
1 Masse
2 24 VDC
3 CAN high
4 CAN low
Gehäuse – Abschirmung
CAN OUT Buchse 4-polig (2.4 Aux)
1 Masse
2 24 VDC
3 CAN high
4 CAN low
Gehäuse – Abschirmung
–
Netzkabel
–
Betriebsanleitung
MultiStar CG10
