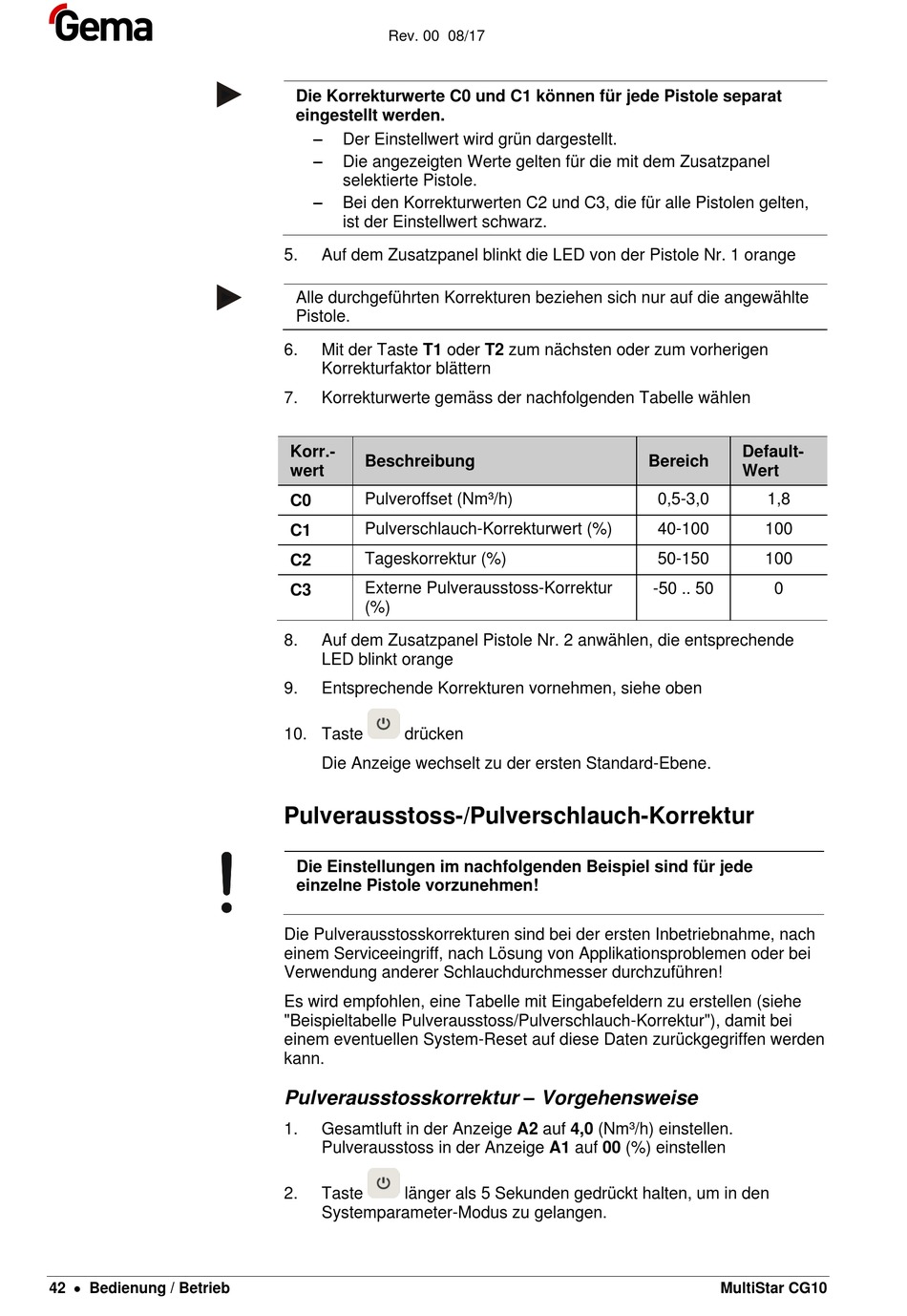

42 Bedienung / Betrieb
Rev. 00 08/17
Die Korrekturwerte C0 und C1 können für jede Pistole separat
eingestellt werden.
–
Der Einstellwert wird grün dargestellt.
–
Die angezeigten Werte gelten für die mit dem Zusatzpanel
selektierte Pistole.
–
Bei den Korrekturwerten C2 und C3, die für alle Pistolen gelten,
ist der Einstellwert schwarz.
5.
Auf dem Zusatzpanel blinkt die LED von der Pistole Nr. 1 orange
Alle durchgeführten Korrekturen beziehen sich nur auf die angewählte
Pistole.
6.
Mit der Taste T1 oder T2 zum nächsten oder zum vorherigen
Korrekturfaktor blättern
7.
Korrekturwerte gemäss der nachfolgenden Tabelle wählen
Korr.-
Beschreibung
wert
Pulveroffset (Nm³/h)
C0
Pulverschlauch-Korrekturwert (%)
C1
Tageskorrektur (%)
C2
Externe Pulverausstoss-Korrektur
C3
(%)
8.
Auf dem Zusatzpanel Pistole Nr. 2 anwählen, die entsprechende
LED blinkt orange
9.
Entsprechende Korrekturen vornehmen, siehe oben
10. Taste
drücken
Die Anzeige wechselt zu der ersten Standard-Ebene.
Pulverausstoss-/Pulverschlauch-Korrektur
Die Einstellungen im nachfolgenden Beispiel sind für jede
einzelne Pistole vorzunehmen!
Die Pulverausstosskorrekturen sind bei der ersten Inbetriebnahme, nach
einem Serviceeingriff, nach Lösung von Applikationsproblemen oder bei
Verwendung anderer Schlauchdurchmesser durchzuführen!
Es wird empfohlen, eine Tabelle mit Eingabefeldern zu erstellen (siehe
"Beispieltabelle Pulverausstoss/Pulverschlauch-Korrektur"), damit bei
einem eventuellen System-Reset auf diese Daten zurückgegriffen werden
kann.
Pulverausstosskorrektur – Vorgehensweise
1.
Gesamtluft in der Anzeige A2 auf 4,0 (Nm³/h) einstellen.
Pulverausstoss in der Anzeige A1 auf 00 (%) einstellen
2.
Taste
länger als 5 Sekunden gedrückt halten, um in den
Systemparameter-Modus zu gelangen.
Default-
Bereich
Wert
0,5-3,0
1,8
40-100
100
50-150
100
-50 .. 50
0
MultiStar CG10
