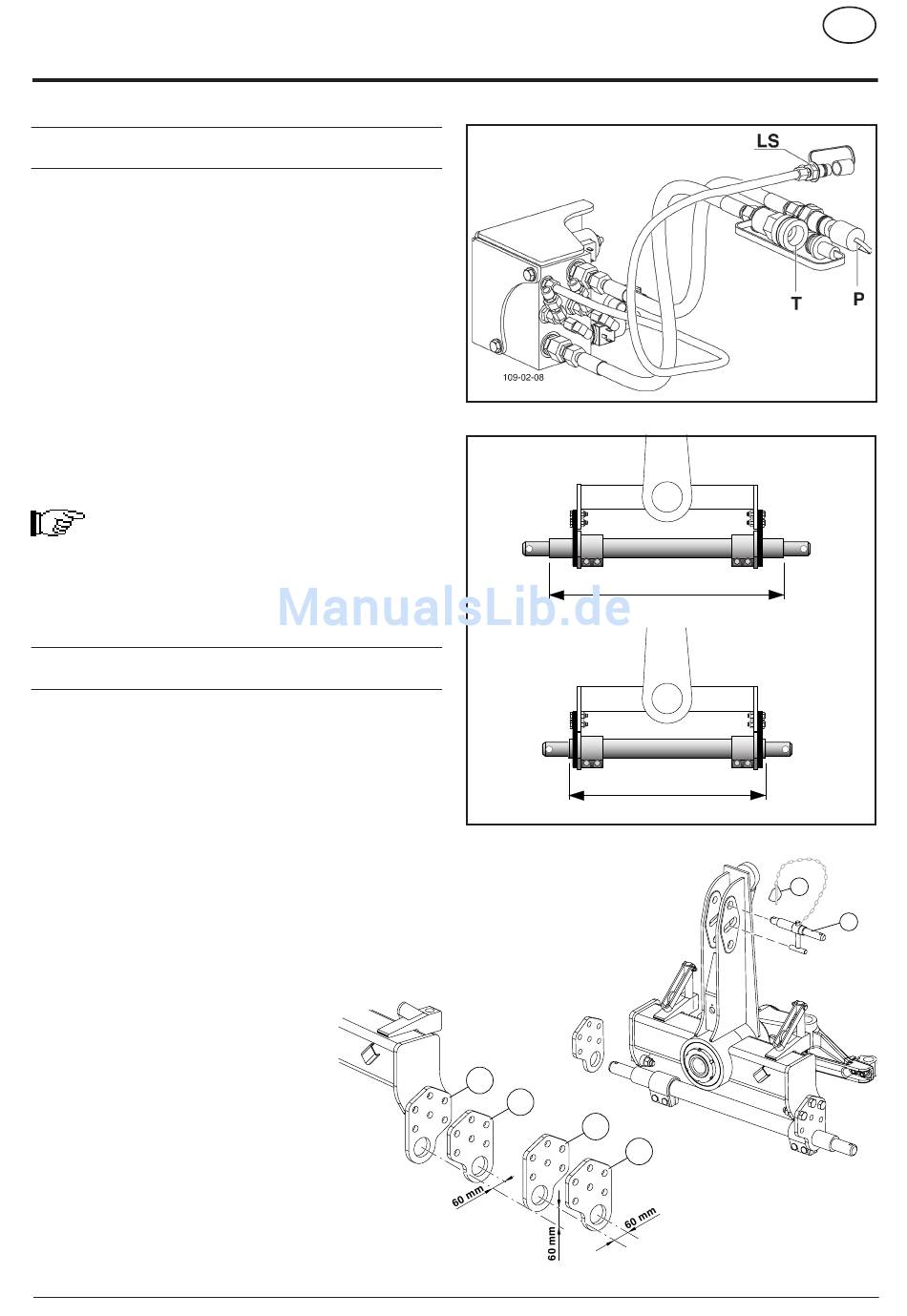

Hydraulikanschluß
•
Sollte der Schlepper nur ein einfachwirkendes Steuerventil besitzen,
ist es unbedingt erforderlich eine Ölrücklaufleitung (T) von Ihrer
Fachwerkstätte montieren zu lassen.
- Druckleitung (1) und Ölrücklaufleitung (2) anschließen.
1 Einfachwirkendes Steuergerät mit Rücklaufleitung
oder
1 Doppeltwirkendes Steuergerät
oder
1 Doppeltwirkendes Steuergerät mit "load sensing"
Wichtig:
• Umlaufrichtung (P / T) des Hydrauliköles beachten!
• Bei einer Störung in der elektrischen Anlage kann die
gewünschte Hydraulikfunktion über eine Notbetätigung
ausgeführt werden; genauere Informationen siehe
Bedienungsanleitung "SERVO intelligent Fendt Vario-
Terminal".

Vorbereitungen am Pflug

Anbauachse (965 mm / 825 mm)

• Die richtige Anbauachse verwenden
- siehe auch Ersatzteilliste.
• Anpassung an das Hubwerk des Schleppers durchführen
- die beiden Wendeplatten können in 4 verschiedenen Positionen
(P1, P2, P3, P4) montiert werden
Oberlenkerbolzen
Den Oberlenkerbolzen (6) laut Abbildung abstecken
- mit Klappvorstecker (K) sichern.
0002-D ANBAU_988
ANBAU AN DEN SCHLEPPER
P1
P2
P3
- 7 -
TD 127/98/02
965 mm
TD 127/98/02
825 mm
K
TD 127-98-05
P4
D
6
