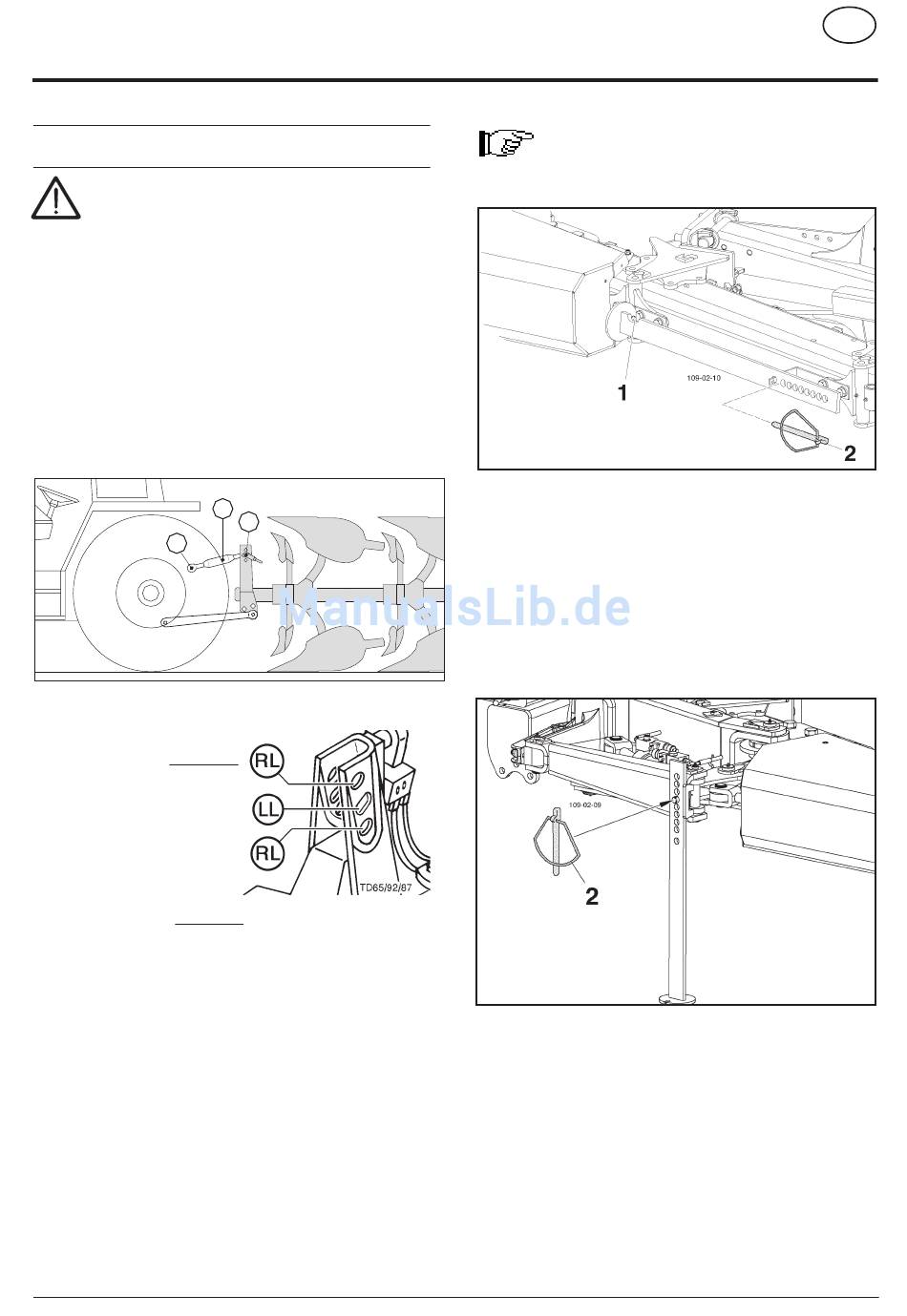

Anbau an den Schlepper

Sicherheitshinweise:
siehe Anhang-A1 Pkt. 8a - h
- Schlepperhydraulik auf Lageregelung schalten.
- Gerät an die Unterlenker anbauen und mit Klappvorstecker sichern.
Hinweis
Weitere Informationen siehe auch Bedienungsanleitung
"SERVO intelligent FENDT Vario-Terminal"
Oberlenker (1) abstecken
- Oberlenker (1) so abstecken, daß der Anschlußpunkt (P1) am
Pflug auch während der Arbeit etwas höher liegt als der
Anschlußpunkt (P2) am Schlepper.
P2
TD65/92/27

Unterlenkerregelung

Wenn die Regelhydraulik des
Schleppers über die Unterlenker
angesteuert wird soll der
Oberlenker im Langloch (LL) des
Anbaubockes abgesteckt
werden.

Oberlenkerregelung

Wenn die Regelhydraulik des
Schleppers über den Oberlenker angesteuert wird sind die beiden
Bohrungen (RL) des Anbaubockes zu verwenden.
- Hydrauliksschläuche am Schlepper ankuppeln.
0002-D ANBAU_988
1
P1
ANBAU AN DEN SCHLEPPER
Wichtiger Hinweis:
Standstütze in der Arbeitsstellung
1. Den Bolzen (1) in die Bohrung der Standplatte einrasten.
2. Die Standstütze mit den Klappvorstecker (2) sichern.
Die Standstütze nur in der ersten Bohrung der Standstütze
abstecken.
• Nicht die Bohrungen 2 - 9 verwenden
- sonst Beschädigung der Standstütze beim Drehen des Pfluges
Standstütze in der Parkstellung
Die Standstütze mit den Klappvorstecker (2) sichern.
