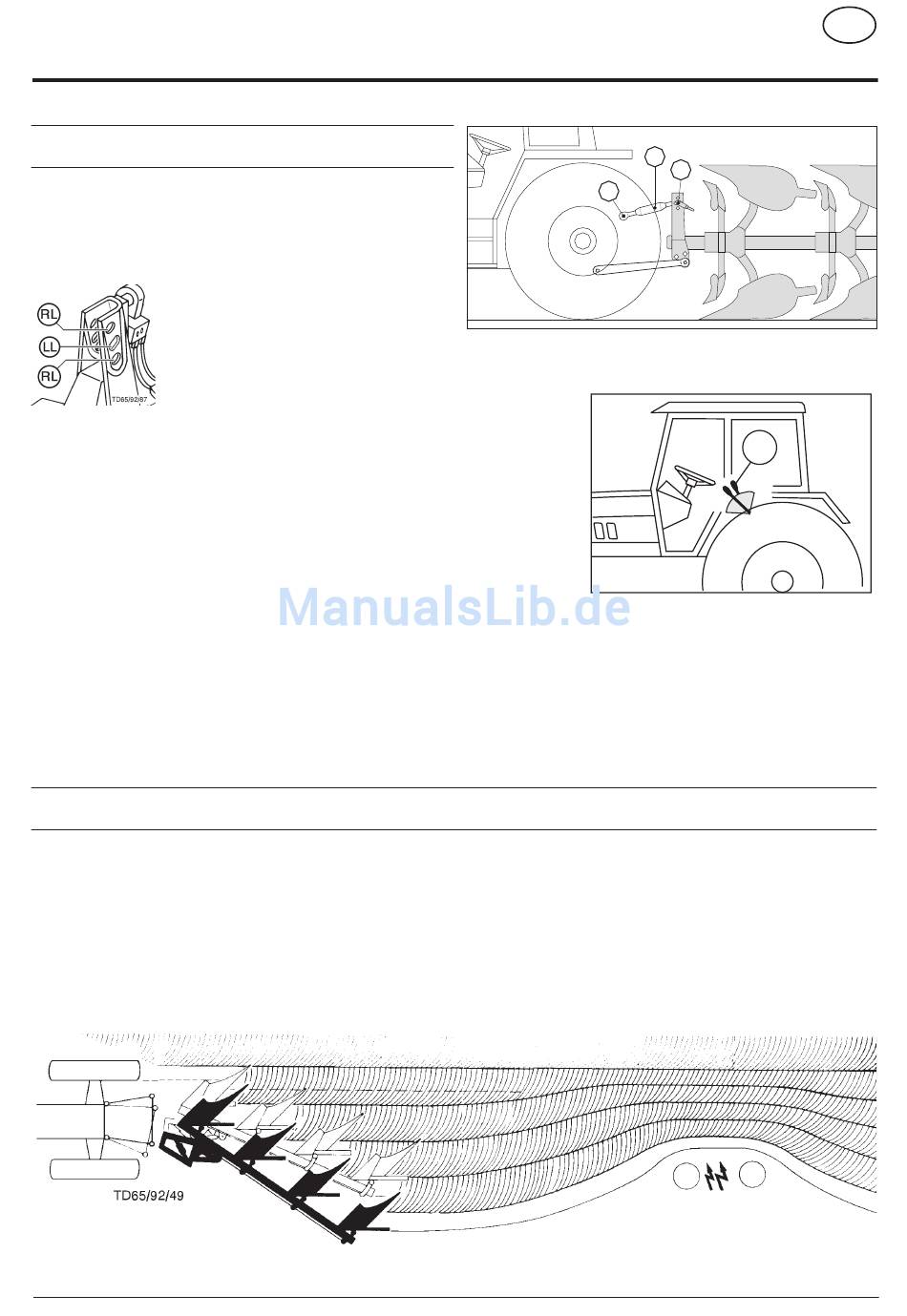

Pflugarbeit mit Regelhydraulik

Damit die Regelhydraulik richtig funktioniert ist auf folgendes zu
achten.
- Den Oberlenker (1) so abstecken, daß der Anschlußpunkt am Pflug
(P1) während der Arbeit etwas höher liegt als der Anschlußpunkt (P2)
am Schlepper.

Oberlenker abstecken

LL, RL = Absteckposition bei
Näheres siehe Kapitel "Anbau an den Schlepper".
- Der Pflugrahmen soll in Längsrichtung, während der Arbeit, annähernd parallel zur
Ackeroberfläche liegen.
- Die Arbeitstiefe wird zuerst mit dem Hubwerk über das Steuerventil (ST) eingestellt.
Wechselnder Bodenwiderstand beim Pflügen wird, je nach Ausführung der Regelhydraulik,
über den Oberlenker (1) oder den beiden Unterlenkern an das Regelsteuerventil weitergeleitet.
Der entsprechende Impuls wird in eine Heben– oder Senkfunktion am Hubwerk umgewandelt.
Ein Beispiel: Oberlenkerregelung
Der Pflug dringt tiefer in den Boden ein.
Dadurch wird der Druck über den Oberlenker beim Regelsteuerventil größer.
Folglich wird das Regelventil solange auf Heben geschaltet bis die eingestellte Arbeitstiefe wieder erreicht ist.
Hinweis:
Beachten Sie auch die Betriebsanleitung des Schlepperherstellers.
Das stufenlose Verstellen der Schnittbreite kann auch während der Pflugarbeit durchgeführt werden. Die Lage der Zuglinie wird dabei nicht
beeinflußt (siehe auch "Zugpunkt (Z) einstellen").
Vorteile:
- Exaktes Heranpflügen an Grenzen.
- Umpflügen von Hindernissen (Masten, Bäume usw.).
Schnittbreitenverstellung
Siehe Bedienungsanleitung "SERVO intelligent FENDT Vario-Terminal"
0002-D EINSATZ_988
Unterlenkerregelung.
RL = Absteckposition bei Oberlenkerregelung.

Hydraulische Schnittbreitenverstellung

P2
TD65/92/27
- 14 -
EINSATZ
1
P1
ST
D
