Inhaltszusammenfassung für Pottinger SERVO 45

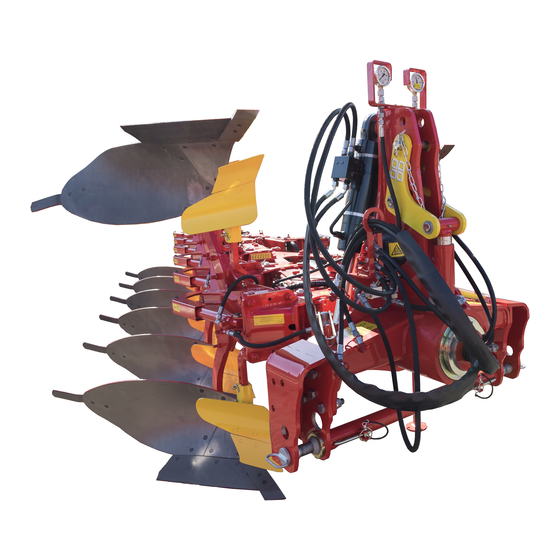

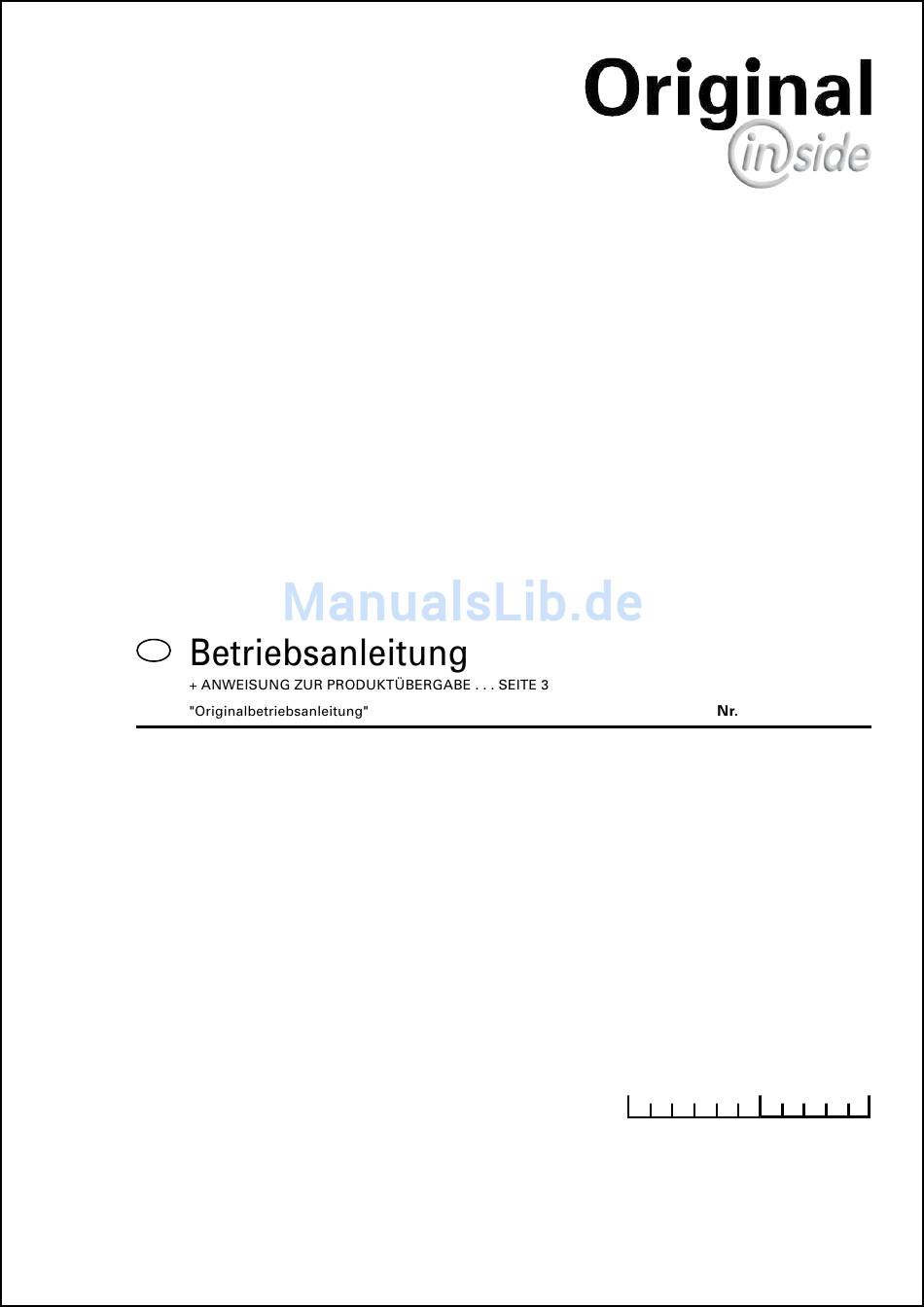

- Seite 1 SERVO 45 NOVA SERVO 45 NOVA PLUS SERVO 45 S SERVO 45 S PLUS SERVO 45 S NOVA SERVO 45 S NOVA PLUS Drehpflug Ihre / Your / Votre • Masch.Nr. • Fgst.Ident.Nr. Ihre / Your / Votre • Masch.Nr. • Fgst.Ident.Nr.
-
Seite 2: Produkthaftung, Informationspflicht
Sehr geehrter Kunde! Sie haben eine gute Wahl getroffen, wir freuen uns darüber und gratulieren Ihnen zur Entscheidung für Pöttinger und Landsberg. Als Ihr Landtechnischer Partner bieten wir Ihnen Qualität und Leistung, verbunden mit sicherem Service. Um die Einsatzbedingungen unserer Landmaschinen abzuschätzen und diese Erfordernisse immer wieder bei der Entwicklung neuer Geräte berücksichtigen zu können, bitten wir Sie um einige Angaben. -
Seite 3: Anweisungen Zur Produktübergabe
ANweiSuNgeN Zur Dokument ProDuKtübergAbe ALOIS PÖTTINGER Maschinenfabrik GmbH GEBR. PÖTTINGER GMBH A-4710 Grieskirchen Servicezentrum Tel. (07248) 600 -0 D-86899 Landsberg/Lech, Spöttinger-Straße 24 Telefax (07248) 600-511 Telefon (0 81 91) 92 99-130 / 231 Telefax (0 81 91) 59 656 GEBR. PÖTTINGER GMBH D-86899 Landsberg/Lech, Spöttinger-Straße 24 Telefon (0 81 91) 92 99-111 / 112 Telefax (0 81 91) 92 99-188... -
Seite 4: Inhaltsverzeichnis
Verstellen der Justierspindel .....................................11 Feineinstellung ........................................11 Tabelle für 965 mm ......................................11 Tabelle für 825 mm ......................................11 Vorsicht bei Fahrten aufs Feld mit SERVO 45 S ..............................12 Drehen des Pfluges ......................................12 Pflugneigung einstellen (11) ....................................12 Einstellung des Pfluges zum Schlepper mit "SERVOMATIc" ...........................13 Pflugarbeit mit Regelhydraulik ..................................14... -
Seite 5: Bedeutung Der Warnbildzeichen
WARNBILDZEICHEN CE-Zeichen Das vom Hersteller anzubringende cE-Zeichen dokumentiert nach außen hin die Konformität der Maschine mit den Bestimmungen der Maschinenrichtlinie und mit anderen einschlägigen EG-Richtlinien. EG-Konformitätserklärung (siehe Anhang) Mit Unterzeichnung der EG-Konformitätserklärung erklärt der Hersteller, daß die in den Verkehr gebrachte Maschine allen einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen entspricht. -
Seite 6: Vorbereitungen Am Schlepper
ANBAu AN DEN SCHLEppER Vorbereitungen am Schlepper Allgemein Beachten Sie bitte die Leistungsgrenzen der verwendeten Zugmaschine. Räder - Der Luftdruck in den Schlepperhinterreifen soll beim Pflügen 0,8 bar betragen. - Unter erschwerten Einsatzbedingungen können zusätzliche Radgewichte von Vorteil sein. Siehe auch Betriebsanleitung des Schlepperherstellers. Ballastgewichte •... -
Seite 7: Hydraulikanschluß
ANBAu AN DEN SCHLEppER Hydraulikanschluß • Sollte der Schlepper nur ein einfachwirkendes Steuerventil besitzen, ist es unbedingt erforderlich eine Ölrücklaufleitung (T) von Ihrer Fachwerkstätte montieren zu lassen. - Druckleitung (1) und Ölrücklaufleitung (2) anschließen. 1 Einfachwirkendes Steuergerät oder 1 Doppeltwirkendes Steuergerät + 1 Doppeltwirkendes Steuergerät Vorbereitungen am Pflug Anbauachse (965 mm / 825 mm) -
Seite 8: Anbau An Den Schlepper
ANBAu AN DEN SCHLEppER Anbau an den Schlepper Wichtiger Hinweis: Standstütze in der Arbeitsstellung Sicherheitshinweise: 1. Den Bolzen (1) in die Bohrung der Standplatte einrasten. siehe Anhang-A1 Pkt. 8a - h 2. Die Standstütze mit den Klappvorstecker (2) sichern. - Schlepperhydraulik auf Lageregelung schalten. Den Bolzen nur in der ersten Bohrung der Standstütze - Gerät an die Unterlenker anbauen und mit Klappvorstecker abstecken. -
Seite 9: Vor Der Fahrt Zum Acker
VoREINStELLuNg DES pfLugES Vor der Fahrt zum Acker SERVO SERVO NOVA - siehe nächste Seite SERVO PLUS SERVO NOVA PLUS 1. Grundeinstellung laut Tabelle-B durchführen, bei mittlerer Schnittbreitenstellung. 2. Genaue Einstellung beim Einsatz durchführen. Einstellung der beiden Spindeln (ZP, VF) Zugpunkt (ZP) Vorfurche (VF) •... - Seite 10 VoREINStELLuNg DES pfLugES Vor der Fahrt zum Acker SERVO 1. Grundeinstellung laut Tabelle-C durchführen. 2. Genaue Einstellung beim Einsatz durchführen. SERVO NOVA 1. Grundeinstellung laut Tabelle-A durchführen. 2. Genaue Einstellung beim Einsatz durchführen. Schnittbreite einstellen. - Beide Sechskantschrauben (SK) lockern. - Hintere Sechskantschraube herausnehmen.
-
Seite 11: Verstellen Der Justierspindel
VoREINStELLuNg DES pfLugES Feineinstellung - Die Maße (A) und (B) an den Unterlenkern abmessen und laut Tabelle für Kat. (825 mm bzw. 965 mm) den Schnittpunkt (F) ermitteln. Die Maße (A, B) sind jeweils von Kugelmitte zu Kugelmitte zu messen. - Die Lage des Schnittpunktes zwischen den diagonalen Linien der Tabelle ergibt den Einstellwert (F). -
Seite 12: Vorsicht Bei Fahrten Aufs Feld Mit Servo 45 S
EInsatz Vorsicht bei Fahrten aufs Feld mit SERVO 45 S Achtung! Schadensgefahr beim Einfahren ins Feld wenn sich der Pflug noch in Transportposition (waagrechte Stellung) befindet und der Pflug dabei angehoben wird (Abstand A). - bei starken Erschütterungen kann die Spindel beschädigt... -
Seite 13: Einstellung Des Pfluges Zum Schlepper Mit "Servomatic
EInsatz Einstellung des Pfluges zum Schlepper mit "Servomatic" Mit der Einstelltechnik "SERVoMATIc" werden Pflug und Schlepper optimal aufeinander abgestimmt. Die folgenden Kontrollen der Einstellungen sollen der Reihe nach durchgeführt werden. • Niemals in den Quetsch-Gefahrenbereich greifen solange sich dort Teile bewegen können. •... -
Seite 14: Pflugarbeit Mit Regelhydraulik
EInsatz Pflugarbeit mit Regelhydraulik Damit die Regelhydraulik richtig funktioniert ist auf folgendes zu achten. - Den Oberlenker (1) so abstecken, daß der Anschlußpunkt am Pflug (P1) während der Arbeit etwas höher liegt als der Anschlußpunkt (P2) am Schlepper. Oberlenker abstecken TD65/92/27 LL, RL = Absteckposition bei Unterlen- kerregelung. -
Seite 15: Abscherschrauben
übErlastsIchErung Abscherschrauben Die Pflugkörper sind mit Abscherschrauben befestigt. Bei Überbelastung bricht die Abscherschraube (30) und der Pflugkörper schwenkt nach oben weg. - Reste der Abscherschraube entfernen. - Sechskantschraube (31) lockern. - Pflugkörper wieder in Arbeitsstellung zurückschwenken. - Neue Abscherschraube einsetzen und beide Schrauben wieder festziehen. Achtung! Nur Original Abscherschrauben (siehe Ersatzteilliste) mit der entsprechenden Dimension und Qualität verwenden. -
Seite 16: Vollautomatische "Nonstop" Überlastsicherung
SerVo NoVA Vollautomatische "Nonstop" Überlastsicherung Stickstoffdruck im Gasspeicher (43) (Werkseinstellung) 80 bar Für schwer zu bearbeitende Böden mit Steinbesatz oder Einstellbereich des Druckes in den Hydraulikzylindern (40) sonstigen Fremdkörpern empfiehlt sich die vollautomatische Überlastsicherung. 90 bis 160 bar Beim Pflug SERVO-NOVA ist jeder Pflugkörper einzeln Sollte sich im praktischen Einsatz zeigen, daß... -
Seite 17: Gasspeicher
SerVo NoVA Gasspeicher (43): Der Druck im Gasspeicher kann ebenfalls verändert werden. Ein Verringern oder Erhöhen des Gasdruckes im Speicher ist von den verschiedenen Bodenarten abhängig. • Bei sehr leichtem Boden, kann der Gasdruck etwas reduziert werden. Achtung! • Am Speicherbehälter dürfen weder Schweiß- noch Lötarbeiten sowie keinerlei mechanische Bearbeitung vorgenommen werden. -
Seite 18: Allgemeine Wartungshinweise
Wartung und Instandhaltung Allgemeine Wartungshinweise Reinigung von Maschinenteilen Achtung! Um das Gerät auch nach langer Betriebsdauer in gutem Zustand Hochdruckreiniger nicht zur Reinigung von Lager- und Hydraulikteilen zu erhalten, wollen Sie bitte nachstehend angeführte Hinweise verwenden. beachten: - Nach den ersten Betriebsstunden sämtliche Schrauben nach- - Gefahr von Rostbildung! ziehen. -
Seite 19: Neigung Der Pflugkörper Einstellen
Wartung und Instandhaltung Neigung der Pflugkörper einstellen Wenn der Pflug nicht richtig in den Boden eindringt, kann durch Verdrehen der Exzenterbuchse eine Verbesserung erzielt werden. • Je nach Stellung der Exzenterbuchse (A oder B) wird die Scharspitze im Bereich "S" tiefer oder höher gestellt. •... -
Seite 20: Scheibensech Einstellung
zusatzWErkzEugE Scheibensech Einstellung • Die Schneidtiefe des Scheibenseches auf einen Abstand von 5 cm zur • Der seitliche Abstand zur Pflugscharspitze soll 2 - 3 cm sein. Pflugscharspitze einstellen. Er wird durch Schwenken des Exzenters (50) eingestellt. • Die Montageposition in Längsrichtung wird durch Verschieben der Halterung auf der Konsole vorgewählt. -
Seite 21: Vorwerkzeuge
zusatzWErkzEugE Vorwerkzeuge Maiseinleger, Düngereinleger Diese Werkzeuge sind zum Einarbeiten von Stroh oder Dünger in den Boden vorgesehen. • Die Arbeitstiefe auf 1/3 der Gesamtarbeitstiefe einstellen. • Die Montageposition in Längsrichtung soll über der Pflugscharspitze oder dahinter liegen. Bei viel Oberflächenbewuchs, oder beim Einpflügen von Stroh, sind die Vorwerkzeuge möglichst weit nach hinten zu stellen. -
Seite 22: Doppeltastrad
tasträdEr Doppeltastrad • Die Arbeitstiefe wird über die Spindel (70) mit der mitgelieferten Ratsche eingestellt. Doppeltastrad am vorletzten Pflugkörper montiert. - 22 - (983) 9800-D DOPPeLTAsTRAD... -
Seite 23: Kombi - Rad (Tast- Und Transportrad)
tAStRäDER KOMBI - Rad (Tast- und Transportrad) Arbeitsposition Als Tastrad • Die Arbeitstiefe wird über die Spindel (1) eingestellt. Falls der Verstellbereich der Spindel (1) nicht ausreicht, kann die Arbeitstiefe zusätzlich mit den beiden Stellschrauben (2) eingestellt werden. Auch unterschiedliche Arbeitstiefen, in den beiden Wendestellungen, können mit den Schrauben (2) ausgeglichen werden. -
Seite 24: Transport-Pendelrad
Transport-Pendelrad Umstellen in die Arbeitsposition - Nur SERVO PLUS: Hydraulikventil (F) öffnen. Bereifung - Pflug mit dem Hubwerk des Schleppers hochheben. SERVO 45, SERVO 55 SERVO 35 - Verriegelung lösen (aus Sicherheitsgründen mit dem Zugseil (S), vom 10.0/75-12 10 PR 23x10,50-12 6 PR Schleppersitz aus). -
Seite 25: Vorversetztes Transport-Pendelrad
tAStRäDER Vorversetztes Transport-Pendelrad Radvarianten 10.0/75-12 Durchmesser 705 mm Tragkraft 1600 kg 13.3x55-16 Durchmesser 780 mm Tragkraft 2050 kg Verwendung als Tastrad Verwendung als Transportrad Arbeitstiefe einstellen • Dadurch wird die Hinterachse und das Hubwerk des Schleppers entlastet. Variante 1 Mechanische Tiefeneinstellung - Spindel (1) entsprechend verstellen - Die beiden Spindel (2) entsprechend verstellen Wichtiger Hinweis:... -
Seite 26: Umstellen In Die Transportposition
tAStRäDER Umstellen in die Transportposition 1. Kleinste Schnittbreite einstellen 6. Transportsicherung am Anbaubock aktivieren Sicherheitshinweis! - über die hydraulische Schnittbreitenverstellung bei - Dazu den Exzenterhebel (am Anbaubock) um 90° SERVO PLUS Pflug schwenken (Position T1). Vergewissern, - über den Schwenkzylinder bei Pflug mit daß... - Seite 27 tAStRäDER Umstellen in die Arbeitsposition 1. Nur SERVO PLUS: Hydraulikventil (F) öffnen. 7. Zylinder oder Dämpfer in Arbeitsstellung bringen Sicherheitshinweis! 2. Pflug mit dem Hubwerk des Schleppers hochheben. - Bolzen (7) entfernen Vergewissern, 3. Transportsicherung am Anbaubock lösen. - Dämpfungszylinder (8) von "Position T8" nach dass der "Position T7"...
-
Seite 28: Pflugnachläufer
PflugnachläufEr Wunschausrüstung Auslegerarm mit hydraulischer Ausklinkung für Packer und Nachlaufgeräte • Am Schlepper ist ein doppeltwirkendes Steuergerät erforderlich. • Der Auslegerarm wird am Hauptrahmen montiert. • Beim Pflugdrehzylinder wird an der Rücklaufleitung (T) eine T-Verschraubung mit Steckkupplungsmuffe montiert. Arbeitsstellung • Strebe (83) in der vorderen Bohrung (A) abstecken. -
Seite 29: Auslegerarm Demontieren
PflugnachläufEr Auslegerarm demontieren 1. Hydraulikleitung (Hyd) trennen 2. Beide Bolzen (B1, B2) entfernen 3. Auslegerarm aus den Lagerstellen herausnehmen Dämpfwirkung einstellen Zum Auslegerarm werden zwei Druckfedern (F1, F2) mitgeliefert. Diese verringern den Stoß beim Einhaken des Nachlaufgerätes. Je nach Gewicht des Nachlaufgerätes ist die entsprechende Druckfeder zu montieren. -
Seite 30: Auslegerarm Mit Hydraulischer Ausklinkung Für Packer Und Nachlaufgeräte
A3 - Abstand ca. 60 cm größer als A1 ausgeglichen werden. A4 - Abstand ca. 90 cm größer als A1 A5 - größter Abstand Wunschausrüstung für SERVO 25 S, SERVO 35 S, SERVO 45 S 115-07-04 - 30 - 0700_D-scHweNkAUsLeGeR_983... -
Seite 31: Arbeiten Mit Dem Nachlaufgerät
PflugnachläufEr Arbeiten mit dem Nachlaufgerät An Nachlaufgeräten ist eine Fangvorrichtung für den Auslegerarm angebracht, welche zum Anhängen querab zur Fahrtrichtung steht. Arbeitsposition Fangposition 115-07-03 115-07-05 Einfangen des Nachlaufgerätes Pflügen ohne Nachlaufgerät • Bolzen in verriegelter Stellung (81v). • Zum Pflügen ohne Packer jedoch mit montiertem Auslegerarm. -
Seite 32: Demontage
PflugnachläufEr Demontage: 1. Hydraulikleitung abkuppeln. 2. Zugfeder (Z) demontieren. 3. Lagerbolzen (B) entfernen. 4. Auslegerarm (A) herausnehmen. 115-07-01 Aufbau bei "PLUS" - Pflügen Bei PLUS-Pflügen ist eine Steuerkette (S) zu montieren. Mit dieser Steuerkette wird, je nach Kettenlänge, die Achtung! Fangposition des Auslegerarmes (A) eingestellt. -
Seite 33: Technische Daten
tECHNISCHE DAtEN Typenschild • Die genaue Bezeichnung Ihres Gerätes und dessen Ausführung A. Pöttinger Maschinenfabrik Ges. m. b. H. A-4710 Grieskirchen Oberösterreich ( Rahmenhöhe, Körperform, ..) ist im Feld "Marke" eingeschlagen. Modell • Die Fabriksnummer ist auf dem nebenstehend gezeigten Typenschild Type Ges.Gew und am Anbaubock eingeschlagen. - Seite 34 80 cm 30-35-40-45-50 cm 1704 kg 103 / 140 SERVO 45-N-402 102 cm 80 cm 32-38-43-48-54 cm 1311 kg 88 / 120 SerVo 45 NoVA PLuS Leistungsbedarf ab Type (Marke) Scharen Körperabstand Rahmenhöhe Schnittbreite Gewicht * (kW / PS) SERVO 45-PN-495...
- Seite 35 102 cm 80 cm 32-38-43-48-54 cm 1578 kg SERVO 45-S-N-502 5 (4+1) 102 cm 80 cm 32-38-43-48-54 cm 1800 kg SerVo 45 S NoVA PLuS Type (Marke) Scharen Körperabstand Rahmenhöhe Schnittbreite Gewicht SERVO 45-S-PN-495 95 cm 80 cm 23 - 49 cm...
-
Seite 36: Wunschausrüstungen
tECHNISCHE DAtEN Wunschausrüstungen Einlegerblech Gleitkopf Leitblech Anlagensech Anlagenschoner UW, UWS, W, WSS. U, UW, UWS, W, WSS. U, UW, UWS. U, UW, W, WSS. UW, UWS, W, WSS Maiseinleger Düngereinleger - Vorschäler Scheibensech glatt Scheibensech gezackt Untergrundlockerer M1 / M2 DV 50-25 TD65/92/83 Auslegerarm für Pflugnachlaufgeräte... -
Seite 37: Pflugkörperformen
AuSRüStuNgEN Pflugkörperformen Beschreibung • Leichtzügig. 31 UW 36 UW • hervorragende Krümelung. 39 UW • Für alle Böden geeignet. • Speziell für Hanglagen. • Leichtzügig. 36 W 35 W • Für Wiesenumbruch, sehr gute 41 W Eigenschaften. Der größere Streifenkörper. •... - Seite 38 VarIantEn Type SERVO Type SERVO PLUS Variante zu Standardpflug Standardpflug besteht aus besteht aus a. - a. Standard-Schnittbreitenverstellung b. Viergelenkhebel 5-fache Verstellmöglichkeit mittels Schrauben b. Viergelenkhebel c. - d. Hydraulische Schnittbreitenverstellung - stufenlose Verstellmöglichkeit mittels Hydraulikzylinder. - Dazu ist am Schlepper ein zusätzliches doppeltwirkendes Steuergerät erforderlich.
-
Seite 39: Anhang
ANHANg D-Anhang Titelblatt _BA-Allgemein... - Seite 40 Das Original ist nicht zu fälschen … Sie fahren besser mit Pöttinger Originalteilen • Qualität und Passgenauigkeit Sie stehen vor der Entscheidung “Original” oder “Nachbau”? Die Entscheidung wird oft vom Preis bestimmt. Ein “Billigkauf” kann aber manchmal sehr teuer werden. - Betriebssicherheit.
-
Seite 41: Sicherheitshinweise
Anhang -A Sicherheitshinweise Hinweise für die Arbeitssicherheit 6.) Personen mitnehmen verboten In dieser Betriebsanleitung sind alle Stellen, die die Sicherheit a. Das Mitnehmen von Personen auf der Maschine ist nicht betreffen mit diesem Zeichen versehen. zulässig. b. Die Maschine darf auf öffentlichen Verkehrswegen nur in der beschriebenen Position für Straßentransport befördert werden. -
Seite 42: Gesetzesvorschriften Für Anbaugeräte
Anhang - C Gesetzesvorschriften für Anbaugeräte, die bei Straßenfahrt vom Appendix - C Zugahrzeug getragen werden, wie z.B. Pflüge, Eggen, Frontlader, alle Annexe - C Dreipunktgeräte usw. 4.7.2 Werden die höchstzulässigen Abmessungen überschritten, ist Merkblatt für Anbaugeräte eine Ausnahmegenehmigung nach § 70 StVZO durch die nach Bonn, den 16. -
Seite 43: Einrichtungen Zur Verbindung Von Fahrzeugen (§ 43 Stvzo)
4.12 Lenkeinrichtung (§ 38 StVTO) Auch bei Verwendung von 4.15.2 An Behelfsladeflächen darf eine Anhängekupplung nicht Anbaugeräten muß eine leichte und sichere Lenkbarkeit angebracht werden. Die Anhängekupplung der Zugmaschine muß gewährleistet bleiben. Dabei hat der Fahrzeugführer zu beachten, nach dem Heckanbau einer Behelfsladefläche unbenutzbar sein, daß... -
Seite 44: Wichtige Zusatzinformation Für Ihre Sicherheit
WICHtIgE ZuSAtZINfoRmAtIoN füR IHRE SICHERHEIt Kombination von Traktor und Anbaugerät Der Anbau von Geräten im Front- und Heck-Dreipunktgestänge darf nicht zu einer Überschreitung des zulässigen Gesamtgewichtes, der zulässigen Achslasten und der Reifentragfähigkeiten des Traktors führen. Die Vorderachse des Traktors muß immer mit mindestens 20% des Leergewichtes des Traktors belastet sein. - Seite 45 WICHtIgE ZuSAtZINfoRmAtIoN füR IHRE SICHERHEIt BERECHNUNG DER TATSÄCHLICHEN VORDERACHSLAST T V tat (Wird mit dem Frontanbaugerät (G ) die erforderliche Mindestballastierung Front (G ) nicht erreicht, muß das Gewicht des Frontanbaugerätes V min auf das Gewicht der Mindestballastierung Front erhöht werden!) Tragen Sie die berechnete tatsächliche und die inder Betriebsanleitung des Traktors angegebene zulässige Vorderachslast in die Tabelle ein.
-
Seite 46: Eg-Konformitätserklärung
SERVO 45 PLUS SERVO 45 S PLUS SERVO 45 NOVA SERVO 45 S NOVA SERVO 45 NOVA PLUS SERVO 45 S NOVA PLUS __________________________________________________________________________ (Fabrikat, Typ) auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 98/37/EG, (falls zutreffend) sowie den Anforderungen der anderen einschlägigen EG-Richtlinien... - Seite 47 La société PÖTTINGER Ges.m.b.H améliore Following the policy of the PÖTTINGER Ges. Im Zuge der technischen Weiterentwicklung constamment ses produits grâce au progrès m.b.H to improve their products as technical arbeitet die PÖTTINGER Ges.m.b.H ständig technique. developments continue, PÖTTINGER an der Verbesserung ihrer Produkte. reserve the right to make alterations which must not C'est pourquoi nous nous réser-vons le droit de nderungen gegenüber den Abbildungen und...
-
Seite 48: Maschinenfabrik Gesellschaft M.b.h
ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H A-4710 Grieskirchen Telefon: 0043 (0) 72 48 600-0 Telefax: 0043 (0) 72 48 600-511 e-Mail: landtechnik@poettinger.co.at Internet: http://www.poettinger.co.at GEBR. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 D-49509 Recke Telefon: (0 54 53) 91 14 - 0 Telefax: (0 54 53) 91 14 - 14 PÖTTINGER France 129 b, la chapelle...
