TD65/92/39
F
TD 127-98-03
210 Nm (21 kpm)

Beispiel:

A = 512 mm
B = 1030 mm
Der Schnittpunkt (F) liegt zwischen den
Linien "23" und "25".
Das Mittel davon beträgt also 24mm.
F = 24 mm
Verstellen der
Justierspindel
1. Beide Muttern (SK)
lockern.
2. Justierspindel auf das
ermittelte Maß (F)
einstellen.
- Die beiden
V e r s t e l l m u t t e r n
anschließend kontern.
3. Beide Muttern (SK)
wieder festziehen.
Anzugsmoment
- 210 Nm (21 kpm).
(983) 9900-D FEINEINSTELLUNG

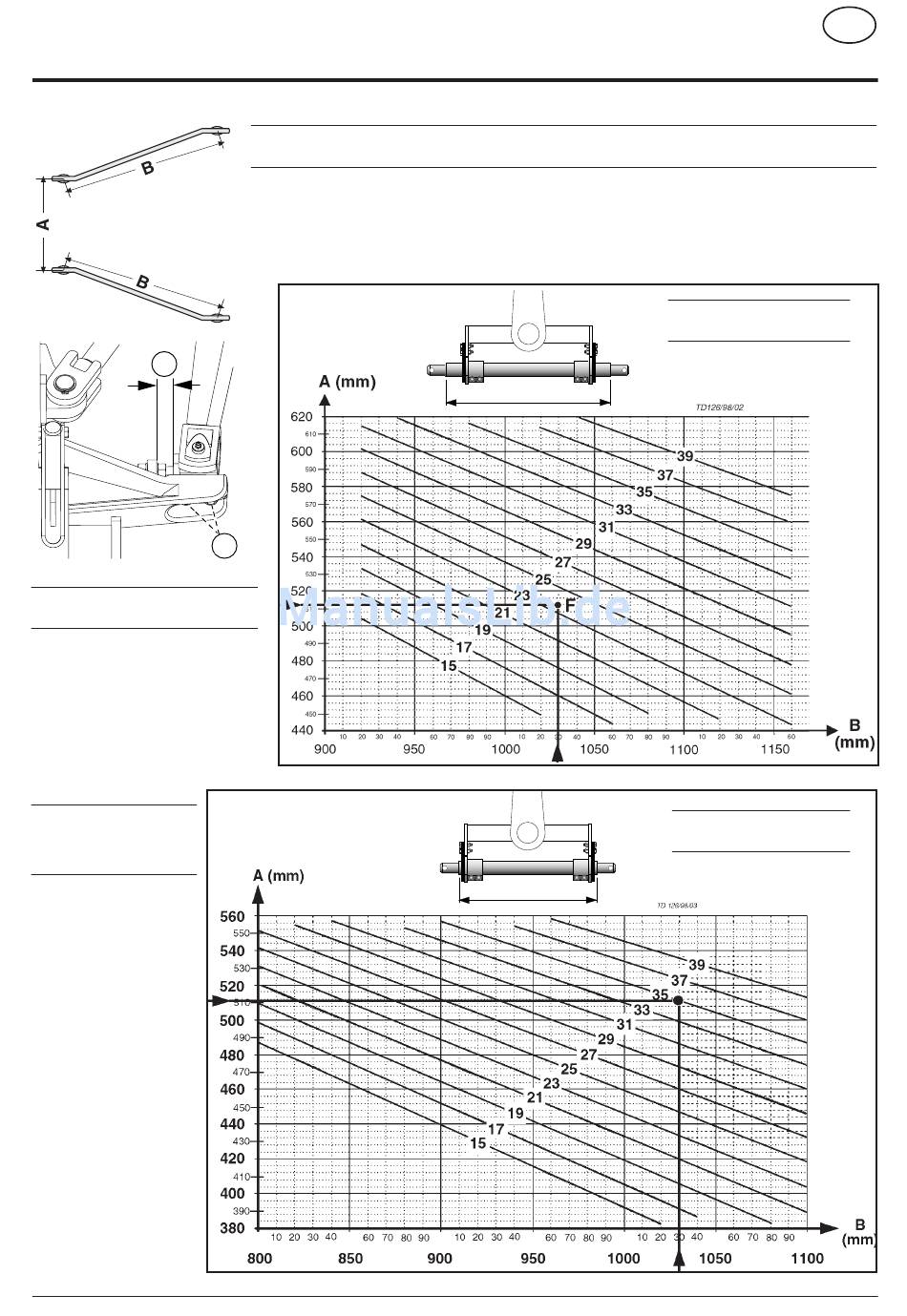

- Die Maße (A) und (B) an den Unterlenkern abmessen und laut Tabelle für Kat. (825 mm bzw. 965 mm)
den Schnittpunkt (F) ermitteln.
Die Maße (A, B) sind jeweils von Kugelmitte zu Kugelmitte zu messen.
- Die Lage des Schnittpunktes zwischen den diagonalen Linien der Tabelle ergibt den Einstellwert (F).
SK
VOREINSTELLUNG DES PFLUGES

Feineinstellung

TD 127/98/02
965 mm
TD 127/98/02
825 mm
- 11 -
D
Tabelle für 965 mm
Tabelle für 825 mm
