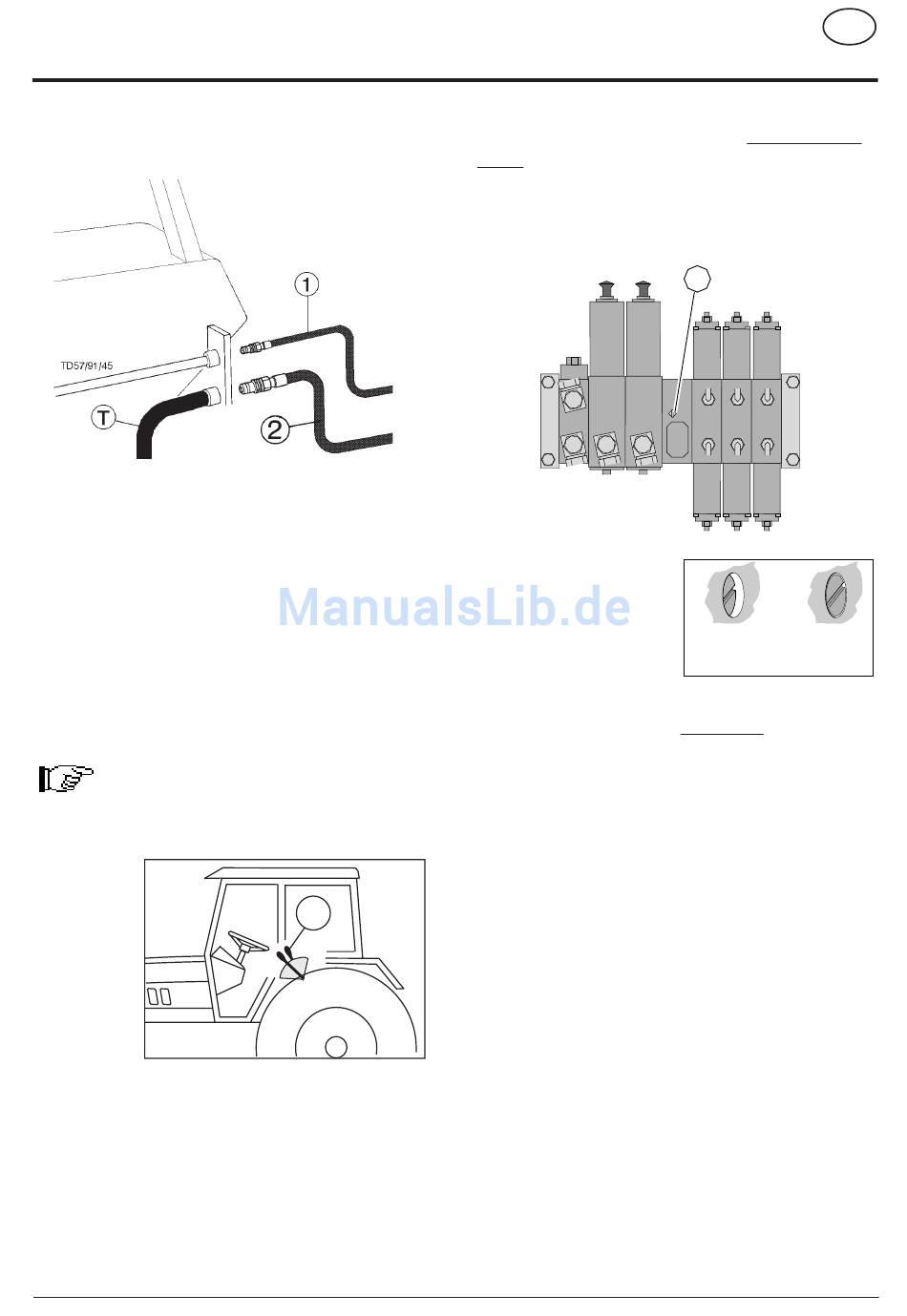

Hydraulikanschluß
Einfachwirkendes Steuergerät
Sollte der Schlepper nur ein einfachwirkendes Steuerventil
besitzen, ist es unbedingt erforderlich eine Ölrücklaufleitung (T)
von Ihrer Fachwerkstätte montieren zu lassen.
- Druckleitung (1) an das einfachwirkende Steuergerät
anschließen. Ölrücklaufschlauch (2) (mit stärkerem
Querschnitt) an die Ölrücklaufleitung des Schleppers
ankuppeln.
Doppeltwirkendes Steuergerät
- Druckleitung (1) und Ölrücklaufleitung (2) anschließen (Leitung
mit stärkerem Querschnitt ist die Ölrücklaufleitung ).

Hinweis

Tritt während des Betriebes Ölerwärmung auf, so
soll an ein einfachwirkendes Steuergerät
angeschlossen werden (siehe oben).
ERSTANBAU 9500-D (107)

ERSTANBAU AN DEN SCHLEPPER

ST
- 4. -
6
Achtung bei Schleppern mit geschlosse-
nem Hydrauliksystem
JOHN-DEERE, CASE - MAXXUM, CASE - MAGNUM,
FORD SERIE 40 SLE
TD 20/94/5a
Vor dem Ankuppeln ist die
Schlitzschraube (7)
Hydraulikblock ganz
hineinzudrehen.
Standardposition bei offenem Hydraulik-
system
Diese Position der Schlitzschraube (7) ist vom Werk aus
eingestellt.
Die Schlitzschraube (7) muß soweit herausgedreht sein, daß
der Schraubenkopf mit der Fläche (6) des Hydraulikblockes
eben abschließt.
Achtung!
Bei Nichtbeachtung ist das Überdruckventil der
Schlepperhydraulik dauernd beansprucht und es tritt
überhöhte Ölerwärmung auf!
Ankuppeln der Hydraulikschläuche
- Vor dem Ankuppeln Zapfwelle abschalten
- Hebel (ST) am Steuergerät in Schwimmstellung
(Neutralstellung) bringen.
- Auf saubere Steckkupplungen achten
