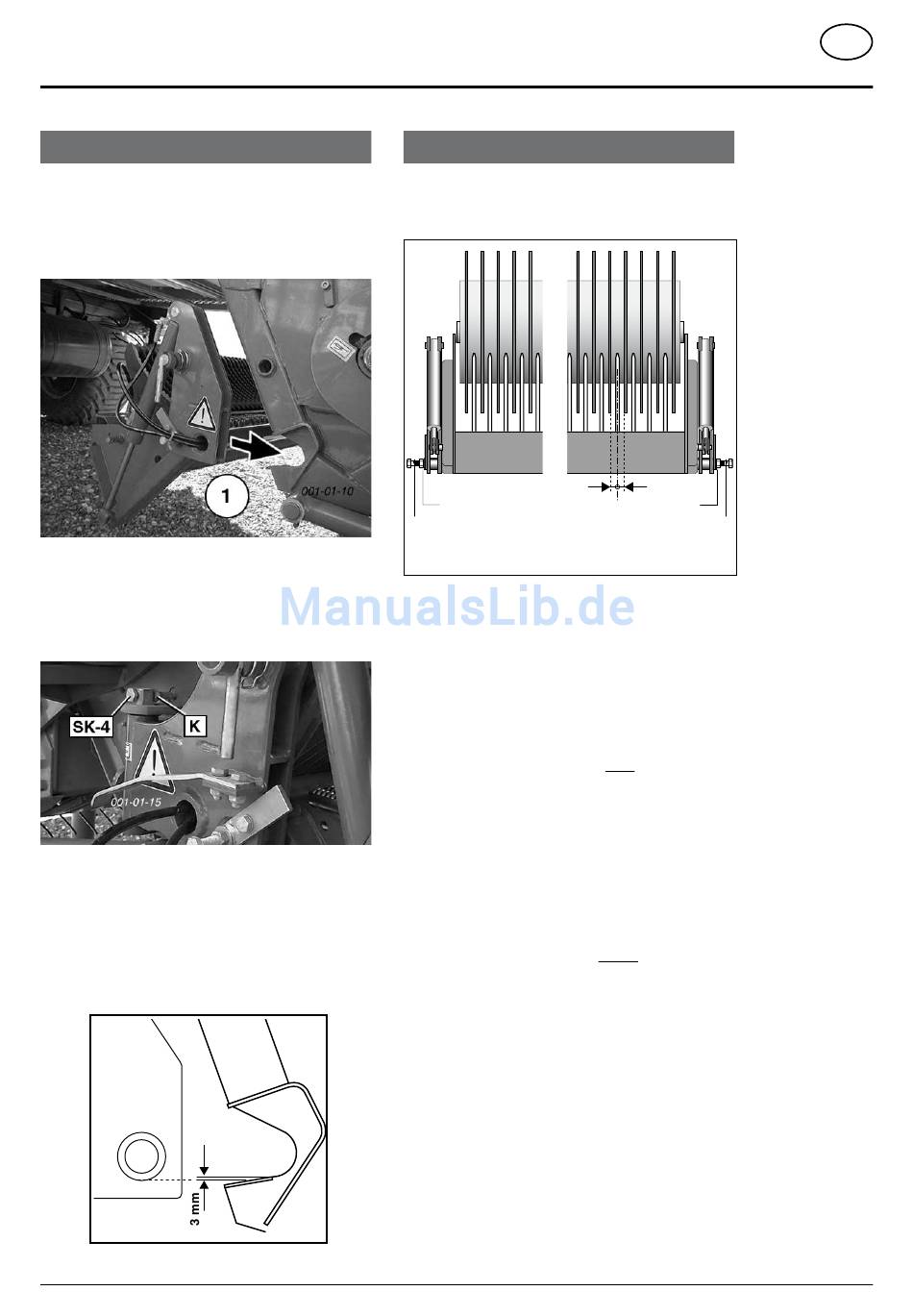

den messerbalken justieren

• Die Einstellung soll so sein, daß beim Einschwenken
des Messerbalkens das Rahmenrohr problemlos in die
Öffnung am Pressenrahmen hineinpasst (1).
Einstellung mittels Schraube (SK-4) an der Schwenkachse
des Messerbalkens.
einstellung
1. kontermuttern (k) lösen
2. Schraube (Sk-4) entsprechend drehen.
Die Einstellung soll so sein, daß beim Einschwenken des
Messerbalkens das Rahmenrohr über das Gleitstück
geschoben wird.
- das Rahmenrohr soll etwa  mm unter dem höchsten
Punkt aufgleiten (siehe Skizze).
3. Schraube (Sk-4) mit kontermutter (k)
sichern
001-01-14
0700_D-Schneidwerk_548

die messer justieren

• Die Einstellung soll so sein, daß die Messer zentriert (M)
zwischen den Förderzinken des Pressrotors positioniert
sind.
001-01-09
K
SK-1
messer zwischen den förderzinken zentrieren
(m)
1. kontermuttern (k) lösen
- auf linker und rechter Wagenseite
2. Schraube (Sk-1, Sk-2) auf einer Wagenseite
ein kurzes Stück herausdrehen.
Wenn der Messerbalken nach links versetzt werden
soll:
- zuerst die Schraube (SK-1) auf der rechten
Wagenseite herausdrehen
- dann die Schraube (SK-2) auf der linken
Wagenseite hineindrehen. Durch das Hineindrehen
dieser Schraube kann der Messerbalken soweit
verschoben werden bis die Messer mittig zwischen
den Förderzinken des Pressrotors positioniert
sind.
Wenn der Messerbalken nach rechts versetzt werden
soll:
- zuerst die Schraube (SK-2) auf der linken Wagenseite
herausdrehen
- dann die Schraube (SK-1) auf der rechten Wagenseite
hineindrehen.
3. beide Schrauben (Sk-1 und Sk-2) bis auf
Anschlag hineindrehen.
- Schrauben nicht fest anziehen
4. beide Schrauben (Sk-1 und Sk-2) mit
kontermuttern (k) sichern
- 23 -
schneIdWerk
K
M
SK-2
D
