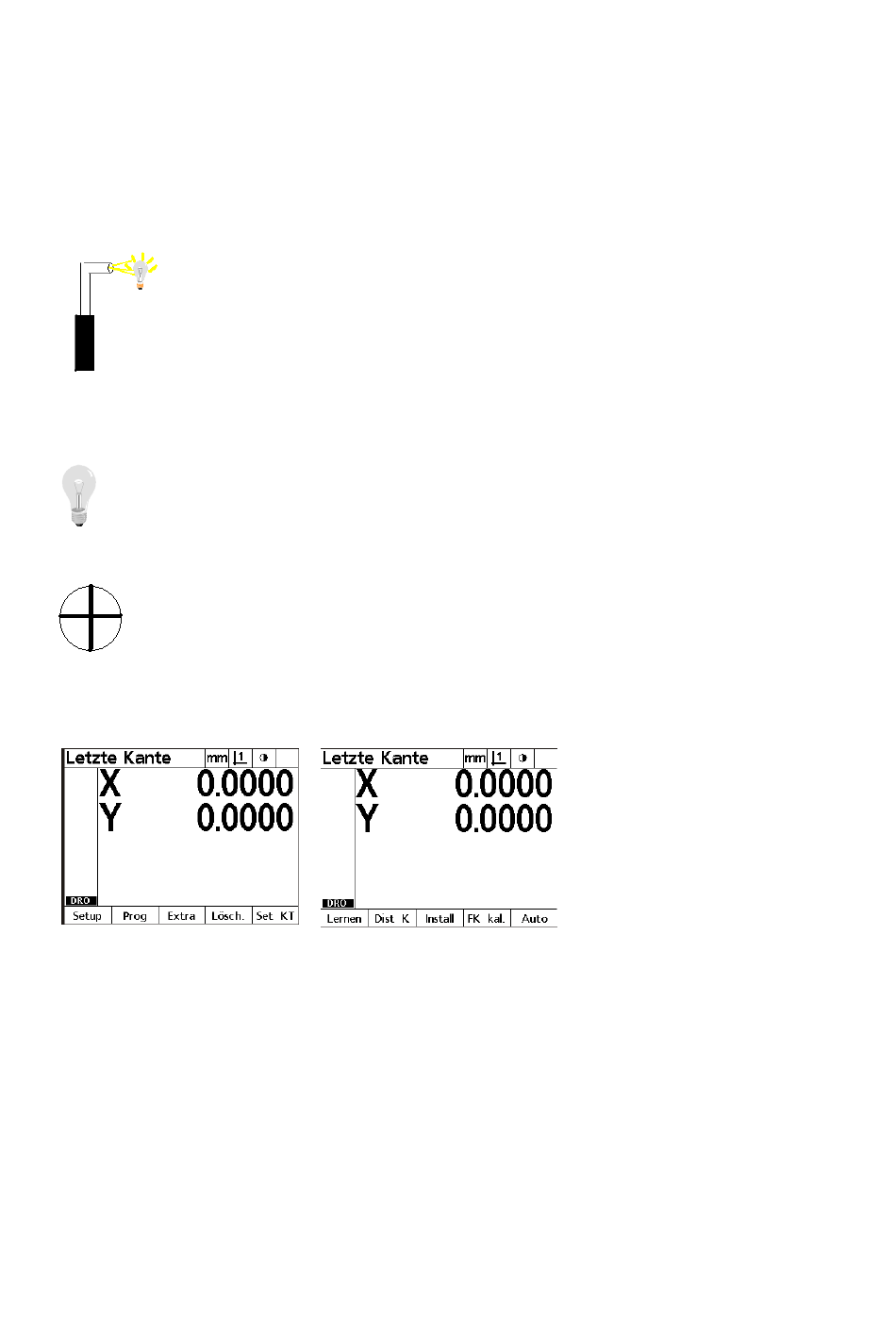

Optisches Tastauge (Option)
Mit der Option Tastauge werden ein Plastiklineal sowie zwei Lichtleiter mitgeliefert.
Befestigen Sie das Lineal auf dem Projektorschirm. In der Mitte des Lineals befindet sich eine Bohrung.
In diese Bohrung kommt das abgewinkelte Ende des einen Lichtleiters.
Der zweite Lichtleiter (Referenz) wird in der Nähe der Durchlichtquelle montiert. Das Ende des Lichtleiters muß
dabei so ausgerichtet werden, daß die Lichtfasern zur Lichtquelle zeigen.
Die anderen Enden der Lichtleiter werden an der Rückseite des QC200 angeschlossen.
Der Referenzsensor am Lampensymbol.
Der Bildschirmsensor am Fadenkreuz-Symbol.
Tastauge einrichten
Drücken Sie nach dem Einschalten des Geräts die Taste Menü gefolgt von der Taste „SET KT".
Folgende Menüs werden aktiviert:
Lernen:
zum Abgleich HELL/DUNKEL
Dist K:
Abgleich Tastauge auf Endmaß
Install:
Überprüfung der Lichtstärke
FK kal:
Positionsabgleich Fadenkreuz zu Lichtleiter
Auto:
Aktivieren der autom. Punktaufnahme
34
