Messen mit dem QC200
Messungen werden entweder durch vorheriges Drücken der betreffenden Messtaste (Punkt, Gerade etc.) oder
durch Drücken der Taste MEASURE MAGIC durchgeführt.
Zweimaliges Drücken einer Funktionstaste hält die Funktion aktiv, bis diese durch Drücken der Taste QUIT
abgebrochen wird.
MEASURE MAGIC ist eine Funktion, welche anhand der Messpunktverteilung das am besten passende Element
berechnet. Zweimaliges Drücken hält die Funktion aktiv, bis mit QUIT abgebrochen wird.
Mittels Measure Magic berechnete Elemente können in ein anderes passendes Element umgewandelt werden.
Beispiel: Anhand Punktverteilung wurde Gerade berechnet; Messung müsste aber Radius ergeben.

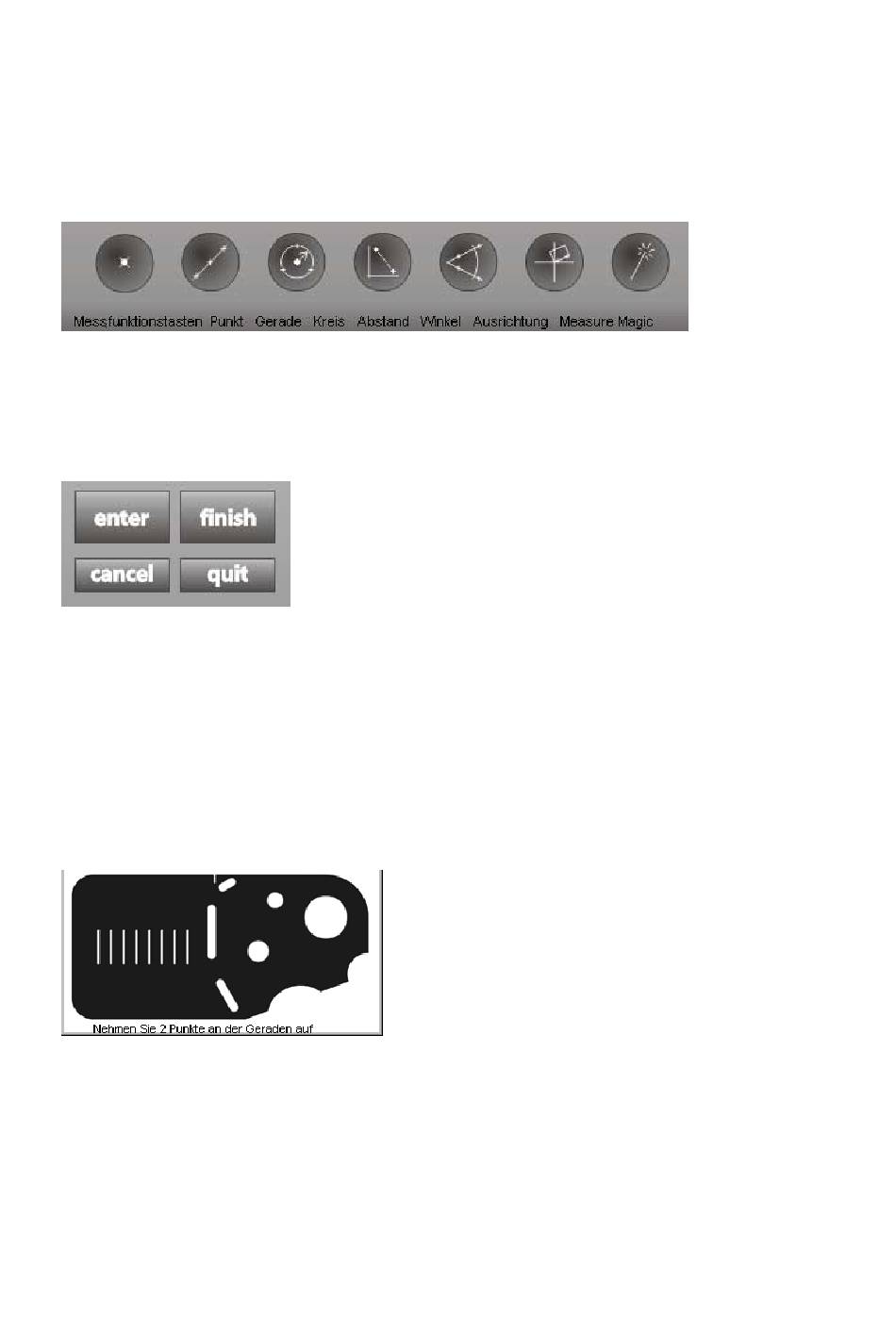

Der Tastenblock
ENTER
- zur Messpunktübernahme bzw. zum Markieren angewählter Elemente
FINISH
- zur Berechnung nach Aufnahme der Messpunkte
CANCEL
- zum Löschen einzelner Messpunkte
QUIT
- zum Abbruch der momentanen Funktion
AUSRICHTUNG
Legen Sie das zu messende Objekt auf den Messtisch und beginnen Sie mit der elektronischen Ausrichtung des
Teils, indem Sie die Taste AUSRICHTUNG drücken. Fahren Sie min. zwei Punkte an einer Geraden an und
beenden Sie die Messung durch Drücken der Taste FINISH. Die einzelnen Messpunkte werden durch Drücken
von ENTER bzw. Fusstaster (OPTION) übernommen.
Nach erfolgter Ausrichtung erscheint im Display links das Zeichen für die Ausrichtung. Der Zähler wurde in der
Mitte der Geraden auf Null gesetzt. Neben den Achsbezeichnungen erscheint ein Rechteck. Dieses Rechteck
zeigt an, daß das System eine Teileausrichtung beinhaltet. Es kann sowohl an der X-Achse als auch an der Y-
Achse ausgerichtet werden. Ist der Winkel einer Geraden < 45°, so wird X ausgerichtet. Nachdem X
ausgerichtet wurde ist Y=0 entlang der Ausrichtgeraden definiert. X=0 wird auf die Mitte der Ausrichtgeraden
gelegt, wobei dies das Mittel der äusseren Messpunkte ist.
Ausrichtgeraden können entweder direkt gemessen oder aber aus zuvor gemessenen Eelemnten konstruiert
werden.
18
