Programmierung

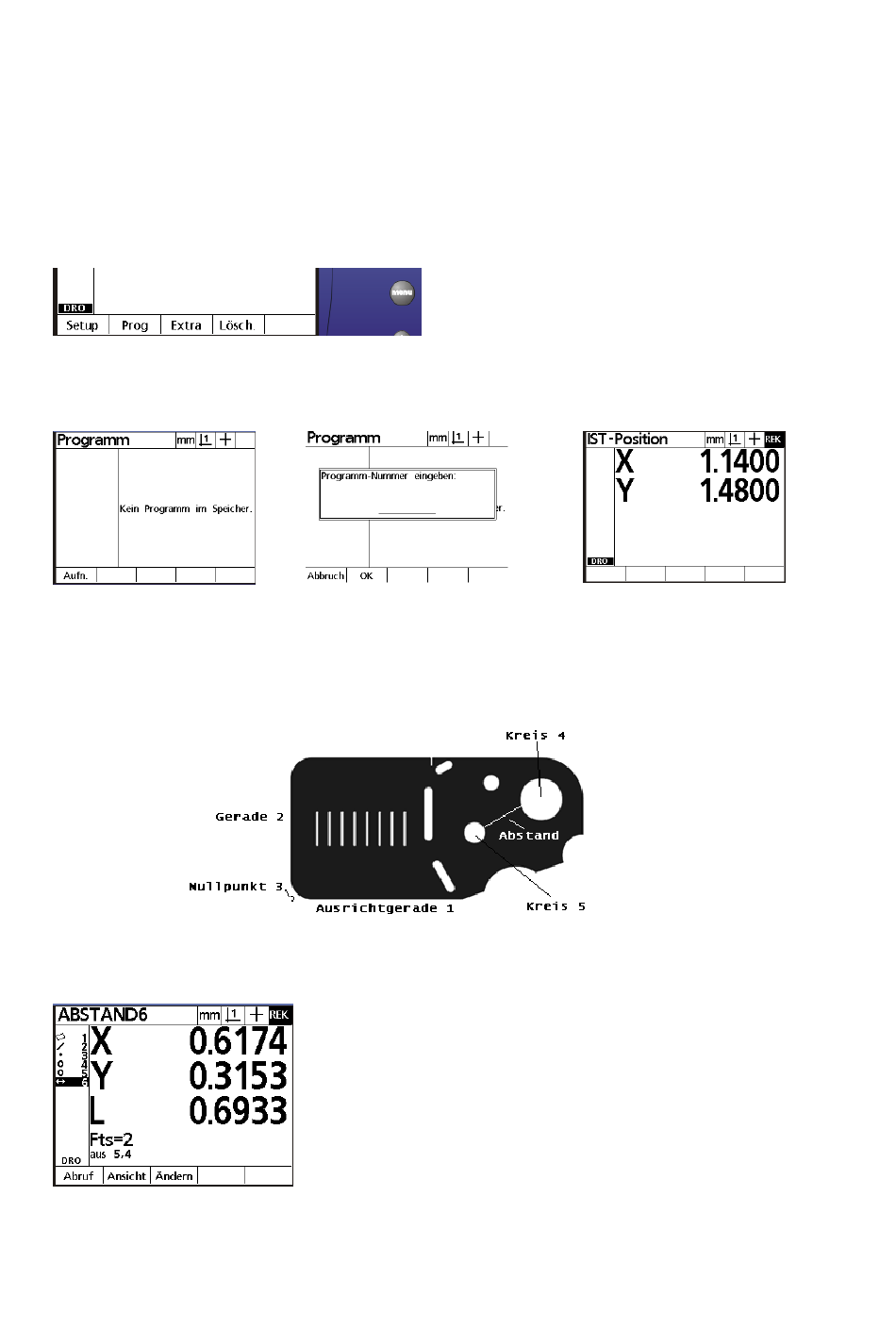

Der QC200 erlaubt auf einfache Art Messroutinen als Makro abzuspeichern.
Die Programmaufnahme geschieht dabei im „TEACH IN" Modus. D.h alle durchgeführten Aktionen werden in
das Makro übernommen.
Clou ist die grafische Bedienerführung beim Programmablauf.
Aufnahme:
Drücken Sie die Taste Menü, der zweiten Softwaretaste wird das Menü PROG zugeordnet.
Drücken Sie die Taste „PROG". Im Display erscheint „kein Programm im Speicher". Drücken Sie die Taste
„AUFN". Sie werden aufgefordert eine Programm-Nummer einzugeben. Geben Sie über die numerische
Tastatur 01 ein und drücken Sie die Taste OK.
Oben rechts im Display erscheint „REK". Dies zeigt Ihnen an, daß sich das System im Aufnahmemodus
befindet.
Im Beispiel vermessen wir eine Ausrichtgerade 1, gefolgt von einer senkrechten Gerade 2, setzen den Nullpunkt
an den Schnittpunkt beider Geraden 3, vermessen zwei Kreise 4 und 5 und lassen den Abstand aus beiden
Kreisen konstruieren.
Nachdem die Elemente aufgenommen wurden sieht die Anzeige wie folgt aus:
Beenden Sie die Programmaufnahme indem Sie FINISH – FINISH drücken. Das Messprogramm ist nun
abgespeichert.
24
