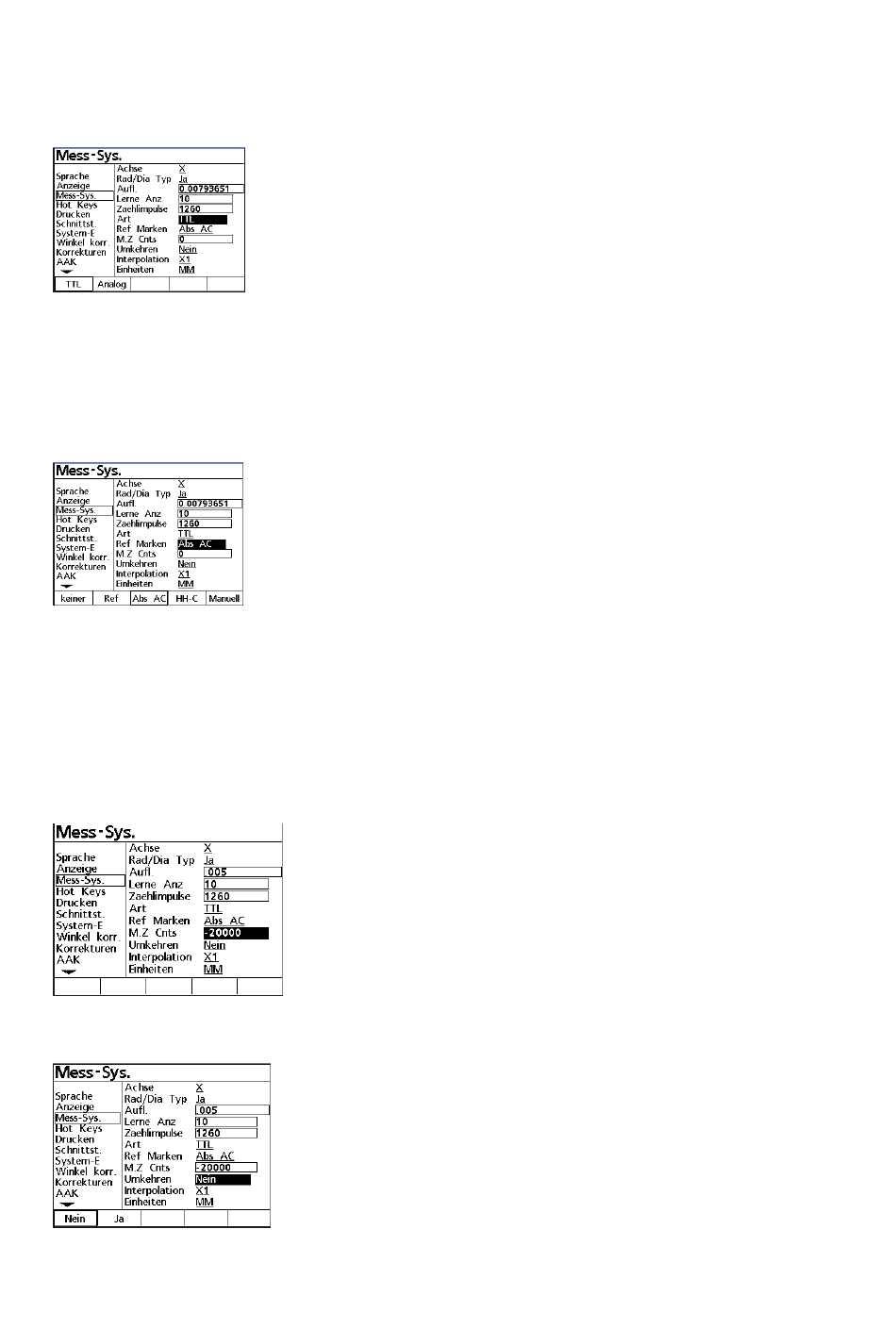

Art des Messsignals
Wählen Sie hier die Art des Signals ANALOG oder TTL des angeschlossenen Mess-Systems.
REF-Marken
Wählen Sie hier die Art der Referenzmarken mit welchen Ihre Mess-Systeme ausgestattet sind.
Dies ist nur dann notwendig, wenn Sie mit einem Maschinen-Nullpunkt arbeiten.
Es kann zwischen einfachen Referenzmarken, abstandscodierten oder einer definierten Position
am Messtisch gewählt werden.
Abs AC bedeutet es sind codierte ACU-RITE Mess-Systeme angeschlossen.
HH-C bedeutet Heidenhain C-scales.
Maschinen-Null Offset
Der Zähler erlaubt Ihnen eine Nullpunkt auch außerhalb des Messbereiches zu setzen.
Geben Sie hierzu die Anzahl der Zählimpulse ein, um die Maschinen-Null von der Referenzmarke versetzt
werden soll.
Beispiel: Die Auflösung des Messsystems beträgt 5µm.
Der 0/0-Offset soll -100 mm von der Referenzmarke liegen.
Dividieren Sie zur Ermittlung der Impulse 100/0.005 = 20000
Geben Sie das Ergebnis = -20000 ein.
Umkehren
Ändern der Zählrichtung der betreffenden Achse.
