Kreis messen

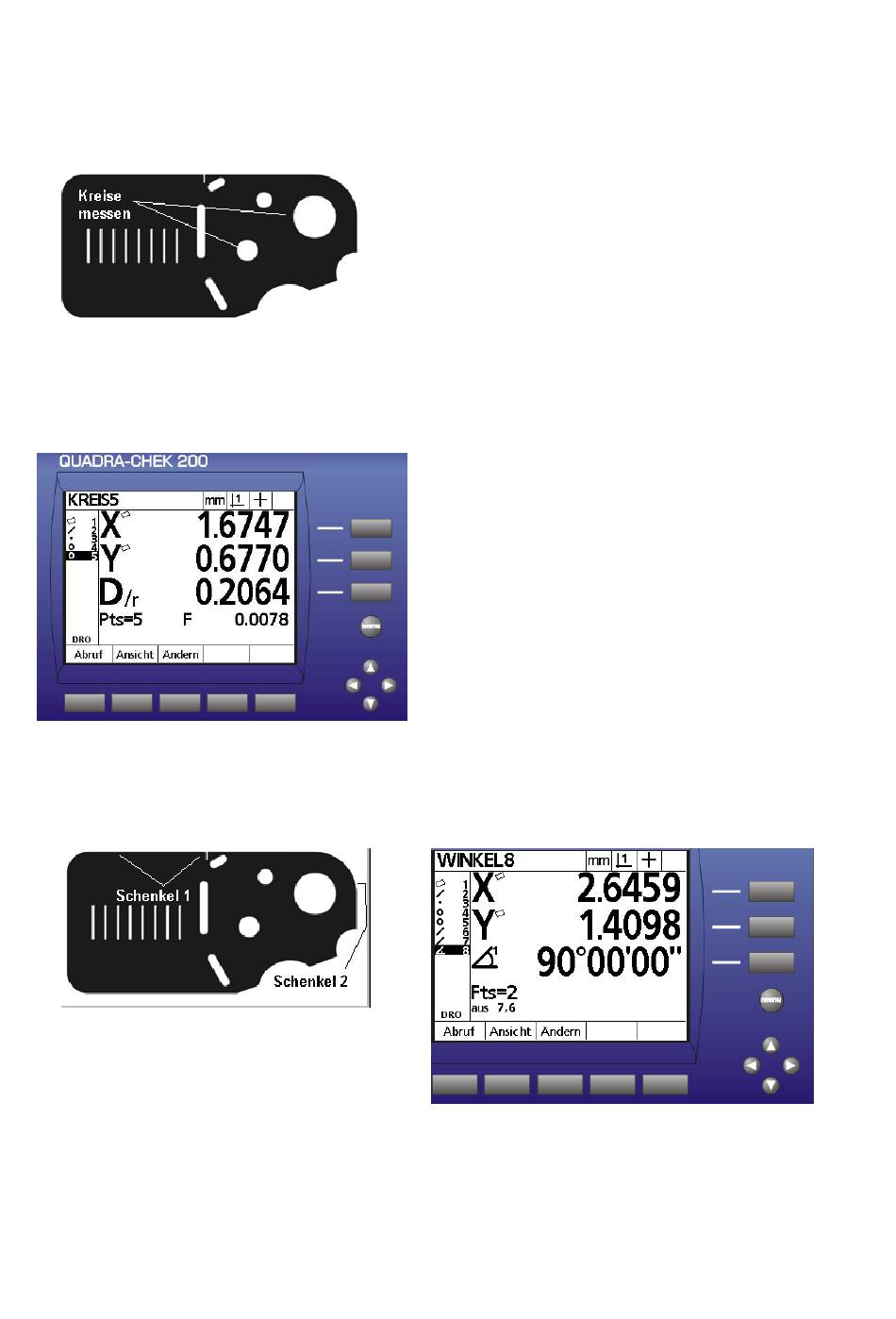

Als nächstes vermessen wir zwei Kreise auf dem Demoteil. Drücken Sie die Taste Kreis messen. In der Anzeige
erscheint „Kreis messen". Drücken Sie die Kreismesstaste erneut. Die Anzeige ändert sich nach Kreise messen.
Vermessen Sie beide Kreise indem Sie die Messpunkte anfahren und diese mit ENTER übernehmen. Drücken
Sie danach, zur Berechnung der Elemente, die Taste FINISH.
Die Anzeige sieht wie folgt aus:
Links die bereits gemessenen Elemente; rechts die Daten des markierten Elements, also Kreis 5.
dessen Mittelpunktskoordinaten, der Durchmesser (Umschaltbar nach Radius durch Drücken der Taste rechts
neben D/r bzw. überhalb der Taste Menü) Die Anzahl der aufgenommenen Messpunkte, sowie der Formfehler.
Winkel messen
Drücken Sie die Taste für Winkel messen. Nehmen Sie den ersten Schenkel mit min. 2 Punkten auf. Drücken Sie
die Taste FINISH. Nehmen Sie den zweiten Schenkel auf, drücken Sie wiederum FINISH.
Der Winkel erscheint in der Anzeige. Standardmäßig wird der eingeschlossene Winkel W1 ausgegeben.
Drücken der Taste rechts neben dem Winkelwert ändert den Winkel in W2 = 360° minus eingeschlossener
Winkel. Erneutes Drücken in W3 = 180° plus eingeschlossener, Winkel. W4 = 180° - eingeschlossener Winkel.
Selbstverständlich können Winkel auch aus zuvor gemessenen Elementen konstruiert werden.
20
