FERTIG !
3. Drehgeber-Auflösung lernen
Voraussetzung: Sie können einen bestimmten Winkel an Ihrem Drehtisch abfahren !
Geben Sie unter Lerne ANZ den abzufahrenden Winkelwert ein.
Markieren Sie die Zeile Zählimpulse.
Positionieren Sie den Tisch am Beginn des abzufahrenden Winkel und drücken Sie die SW-Taste LERN.
Verfahren Sie den Tisch um den definierten Winkelwert.
Drücken Sie erneut die SW-Taste LERN.
FERTIG !
4. Drehgeber an linearer Achse
4.1 Auflösung wurde berechnet.
Wählen Sie unter EINHEITEN entweder MM oder Inch und geben Sie den berechneten Wert unter Auflösung
ein.
4.2 Auflösung lernen
Wählen Sie unter EINHEITEN entweder MM oder Inch.
Lernen Sie die Auflösung wie unter Messsysteme – Auflösung lernen beschrieben.

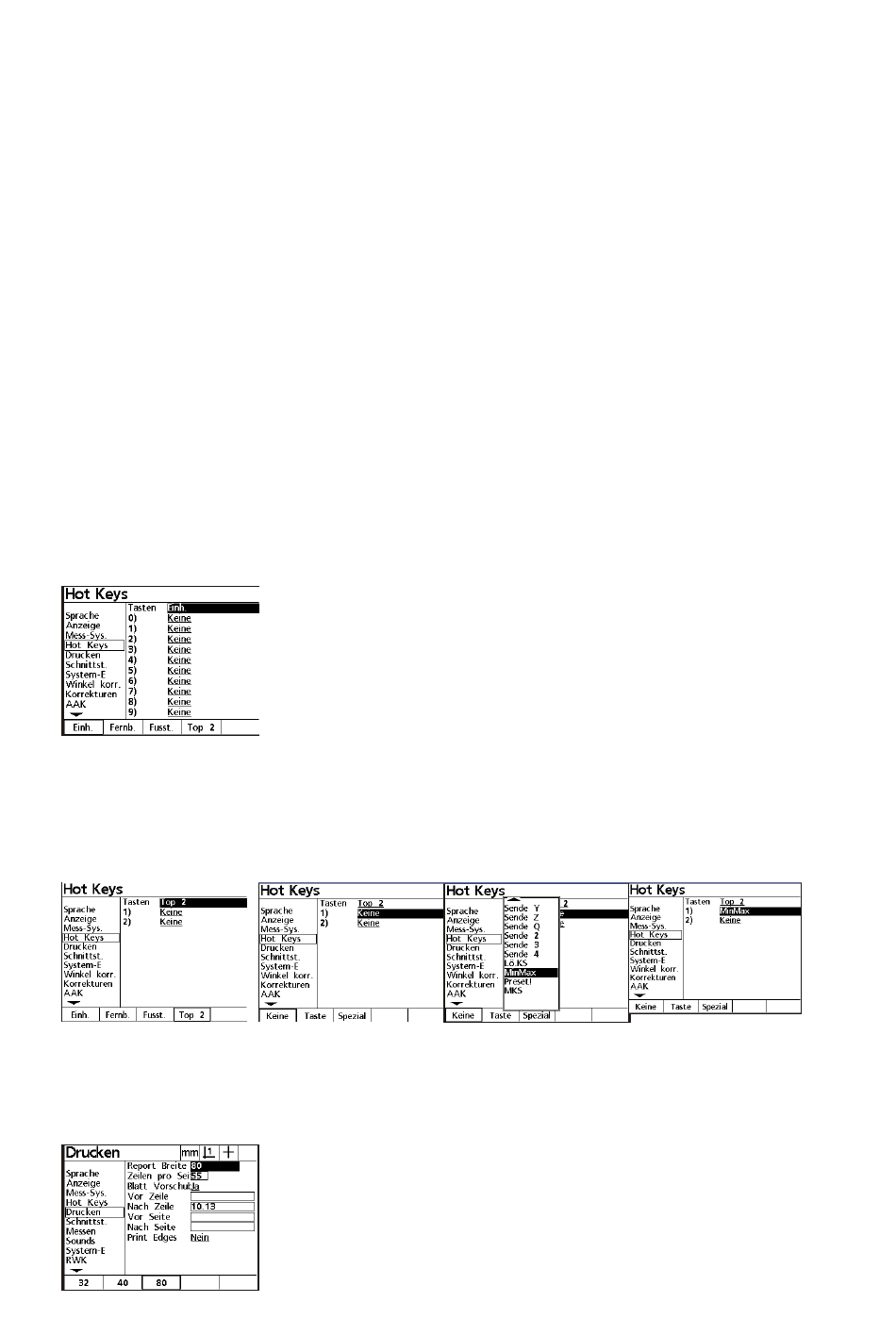

Hot Keys
Der QC200 erlaubt die Zuordnung von verschiedenen Funktionen an bestimmte Tasten bzw. Fernbedienung und
Fuss-Schalter. Aktivieren Sie das Menü Hot Keys.
Sie können zwischen Einh. = numerisches Tastenfeld, Fernb. = Fernbedienung, Fusst. = Fusstaster und
Top 2 = Tasten oben wählen.
Beispiel:
Min-Max an Top2 Taste.
Wählen Sie die SW-Taste Top 2
Markieren Sie mit der Cursor-Taste die Position 1 und aktivieren Sie die SW-Taste Spezial.
Markieren Sie mit der Cursor-Taste die Funktion Min-Max aus dem Menü EXTRA.
Übernehmen Sie die Funktion durch drücken von ENTER.
Drucken:
Hier wird die Art des Ausdrucks der Daten festgelegt. Sie können entweder die aktuelle Anzeige oder einen
Elementreport drucken. Der Report kann 32, 40 oder 80 Spalten breit eingestellt werden. Die Felder VOR
ZEILE, NACH ZEILE etc. dienen zum Ansteuern von Druckern mittels ASCII-Zeichen. Die Funktion Print
EDGES druckt die HELL/DUNKEL Übergänge bei Verwendung eines optischen Tastauges.
13
