Abstand messen

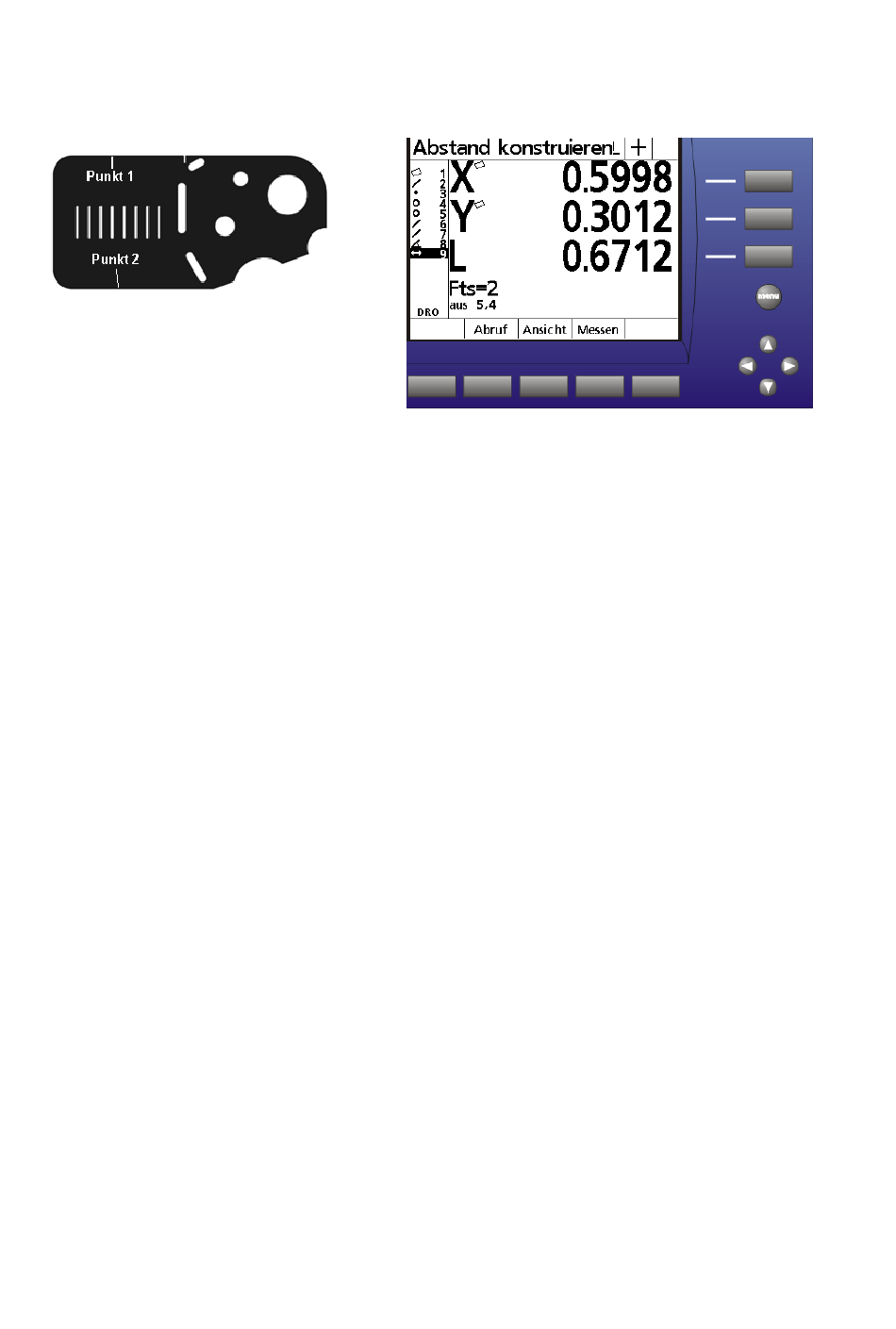

Abstände können gemessen oder konstruiert werden. Drücken Sie die Messtaste Abstand fahren Sie Punkt 1 an
und übernehmen Sie den Punkt mit ENTER, fahren Sie Punkt 2 an und übernehmen Sie mit ENTER. Beenden
Sie die Funktion mit FINISH,
oder drücken Sie die Funktionstaste ABSTAND und markieren Sie zwei Elemente. Im Beispiel Kreis 4 und
Kreis 5. Schließen Sie mit FINISH ab. In der Anzeige erscheint der Abstand 9 aus 2 Elementen Kreis 4 und 5.
Als Ergebnis erhalten Sie die X-Komponente, die Y-Komponente sowie den direkten Abstand L. Als Standard
wird der Mittelpunktsabstand beider Kreise ausgegeben.

Elemente konstruieren

Sämtliche Elemente können auch aus zuvor gemessenen Elementen konstruiert werden.
Wählen Sie hierzu die Messfunktion der Elementart die Sie konstruieren möchten.
Beispiel: Abstand aus zwei Kreisen:
Wählen Sie die Funktion „Abstand messen". Markieren Sie mit den Cursor-Tasten die Elemente aus denen der
Abstand konstruiert werden soll und bestätigen Sie mit FINISH. ( siehe Bild oben, Abstand 9 aus Kreis 4 und 5)

Konstruktionsarten:

Punktkonstruktion:
Geradenkonstuktion:
Kreiskonstruktion:
Abstandskonstruktion: Abstand aus Punkt-Punkt, Punkt-Gerade, Punkt-Kreis, Kreis-Kreis, Kreis-Gerade
Winkelkonstruktion:
Schnittpunkt aus zwei beliebigen, bereits gemessenen Elementen.
Punkt aus Kreis,Gerade etc.
Mittelpunkt aus Kreis-Kreis, Kreis-Punkt, etc
Offsetpunkt aus Punkt-Abstand
Winkelhalbierende aus Gerade-Gerade
Gerade aus Winkel-Punkt
Gerade aus Punktmenge
Parallele aus Gerade-Kreis, Gerade-Punkt
Rechtwinkelige Gerade ausGerade-Kreis, Gerade-Punkt
Parallele aus Gerade-Abstand
Kreis aus Punktmenge
Lochkreis aus Kreisen
Offset-Kreis aus Kreis-Abstand
Kreis aus Punkt-Abstand
Max und Min Abstand aus Kreis und irgendeinem zweiten Element.
Max und Min Abstand zweier ineinander liegender Kreise.
Aus zwei Geraden.
