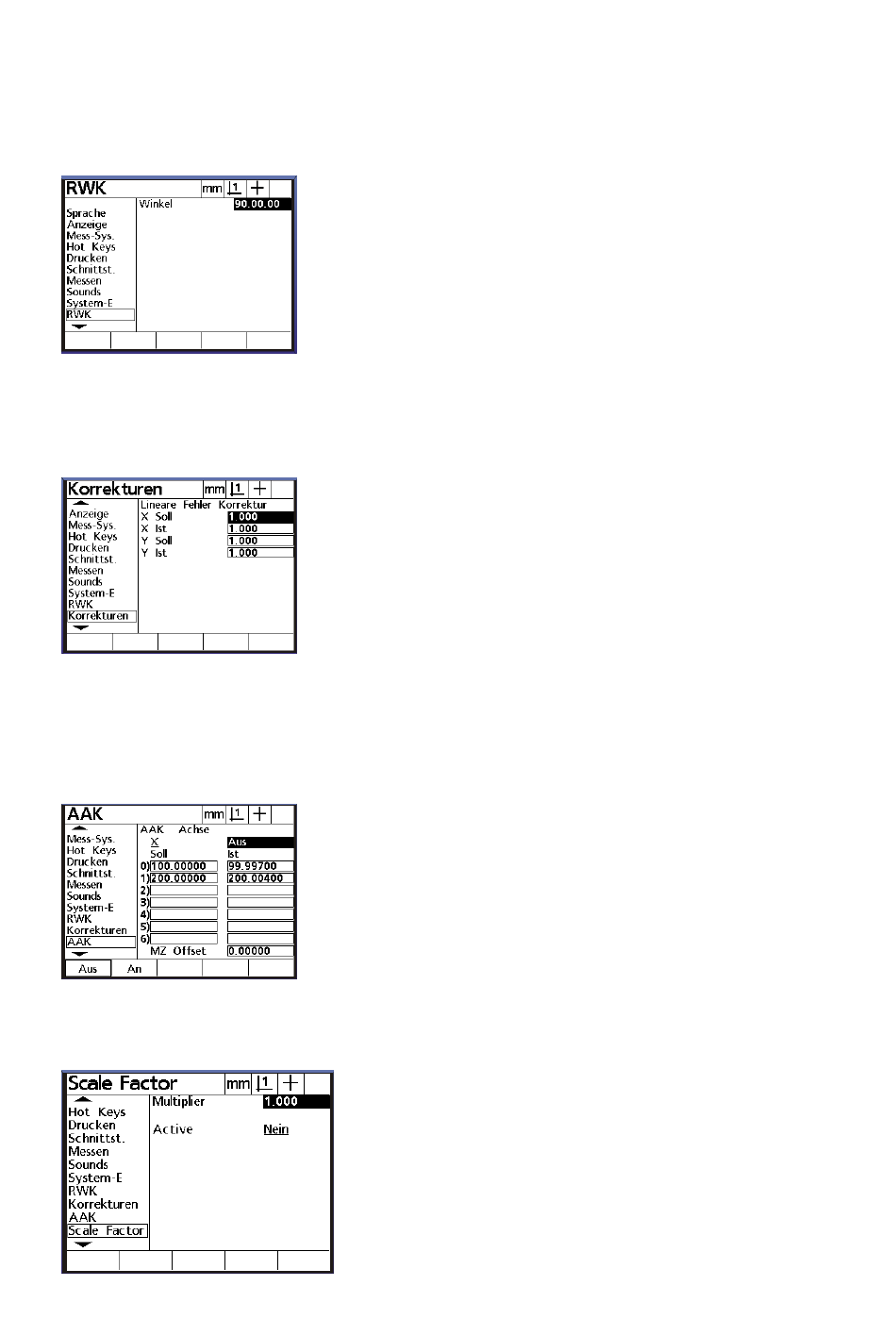

Winkel-Korrektur:
Menü zur Korrektur des Winkelfehlers der Achsen des Messtisches. Der Winkelfehler ist einfach durch Messen
eines zuvor ausgerichteten Winkelnormals feststellbar.
Korrekturen:
Lineare Fehler-Korrektor (faktorbehaftet) der verschiedenen Achsen. Geben Sie Das Sollmass sowie das
angezeigte Mass ein.
AAK:
Die abschnittsweise Fehler-Korrektur der einzelnen Achsen. Wird diese verwendet, so muß in jedem Fall ein
Maschinen-Nullpunkt nach dem Einschalten angefahren werden. Da sich die Referenzmarken irgendwo auf der
Achse befinden kann ein OFFSET zu diesen eingegeben werden. Die Werte müssen zuvor ermittelt und danach
unter der betreffenden Achse eingegeben und abgespeichert werden.
Scale Factor:
Wenn Sie z.B. mit Schrumpfmaßen arbeiten kann der Faktor hier eingegeben werden.
15
