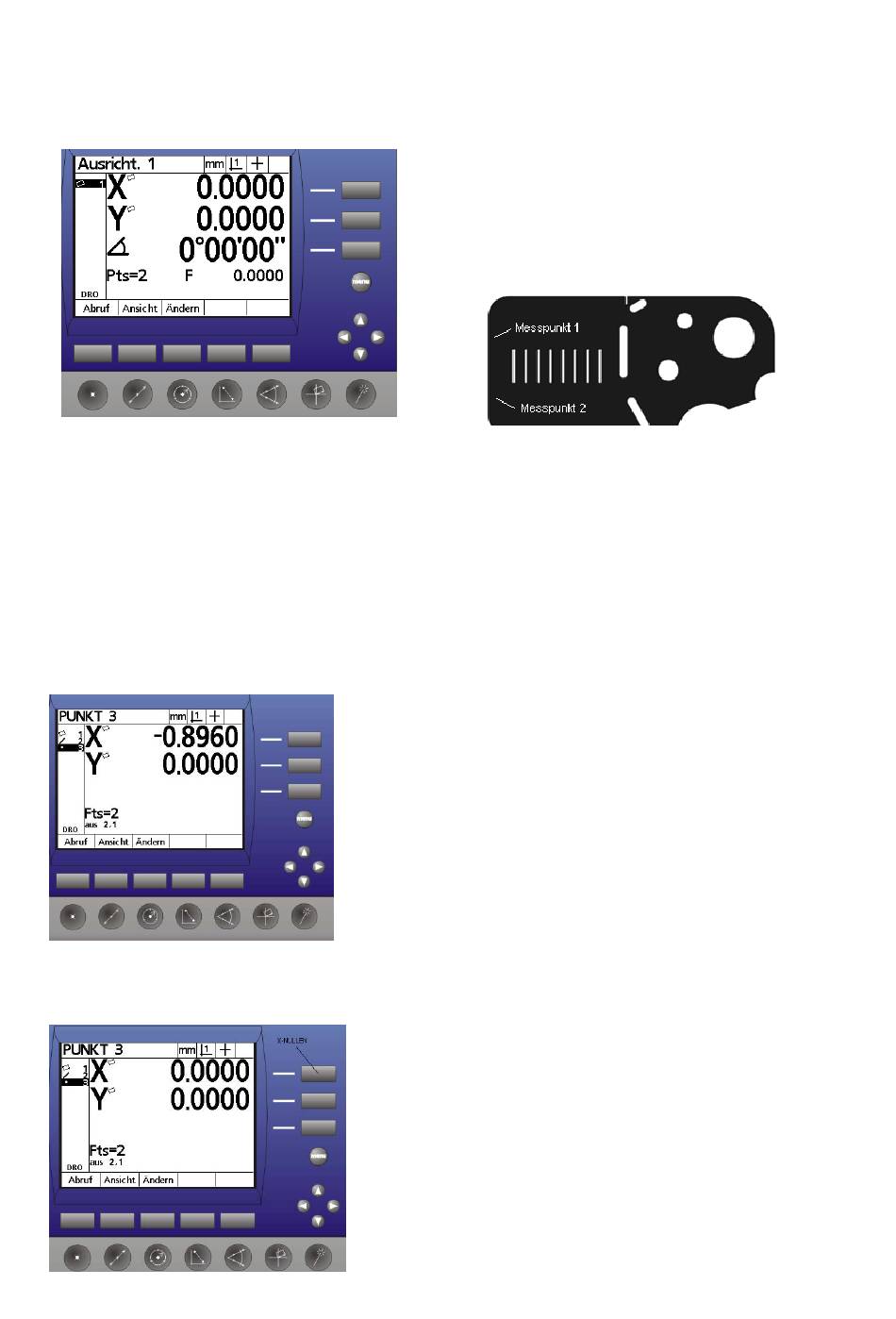

Beispiel: Messen Sie zwei Kreise, klicken Sie anschließend die Taste AUSRICHTUNG und markieren Sie mit
der Pfeil oben Taste Kreis 1 gefolgt von Enter und Kreis 2 gefolgt von Enter. Schließen Sie mit FINISH ab. Die
Ausrichtgerade verläuft durch die beiden Kreiszentren.

Gerade messen

Wir fahren fort mit der Messung einer senkrechten Gerade und setzen danach den Schnittpunkt der
Ausrichtgeraden sowie der Senkrechten zum aktuellen Nullpunkt. Gehen Sie wie folgt vor:
Klicken Sie die Messtaste Gerade und nehmen Sie entlang der senkrechten Geraden Messpunkte auf.
Beenden Sie die Messung mit Finish.

Punkt messen

Konstruieren Sie den Schnittpunkt, indem Sie die Messfunktionstaste für Punkt drücken. Markieren Sie die
Gerade 2 mit PFEIL OBEN / ENTER sowie die Ausrichtgerade und erzeugen Sie den Punkt mit Taste FINISH.
In der Anzeige steht nun Punkt 3 mit den Koordinaten X = -0,0854und Y=0.
Punkte können auch direkt gemessen werden.

Nullen

Drücken Sie die Taste rechts neben der Anzeige für X zum Nullen der X-Position.
19
